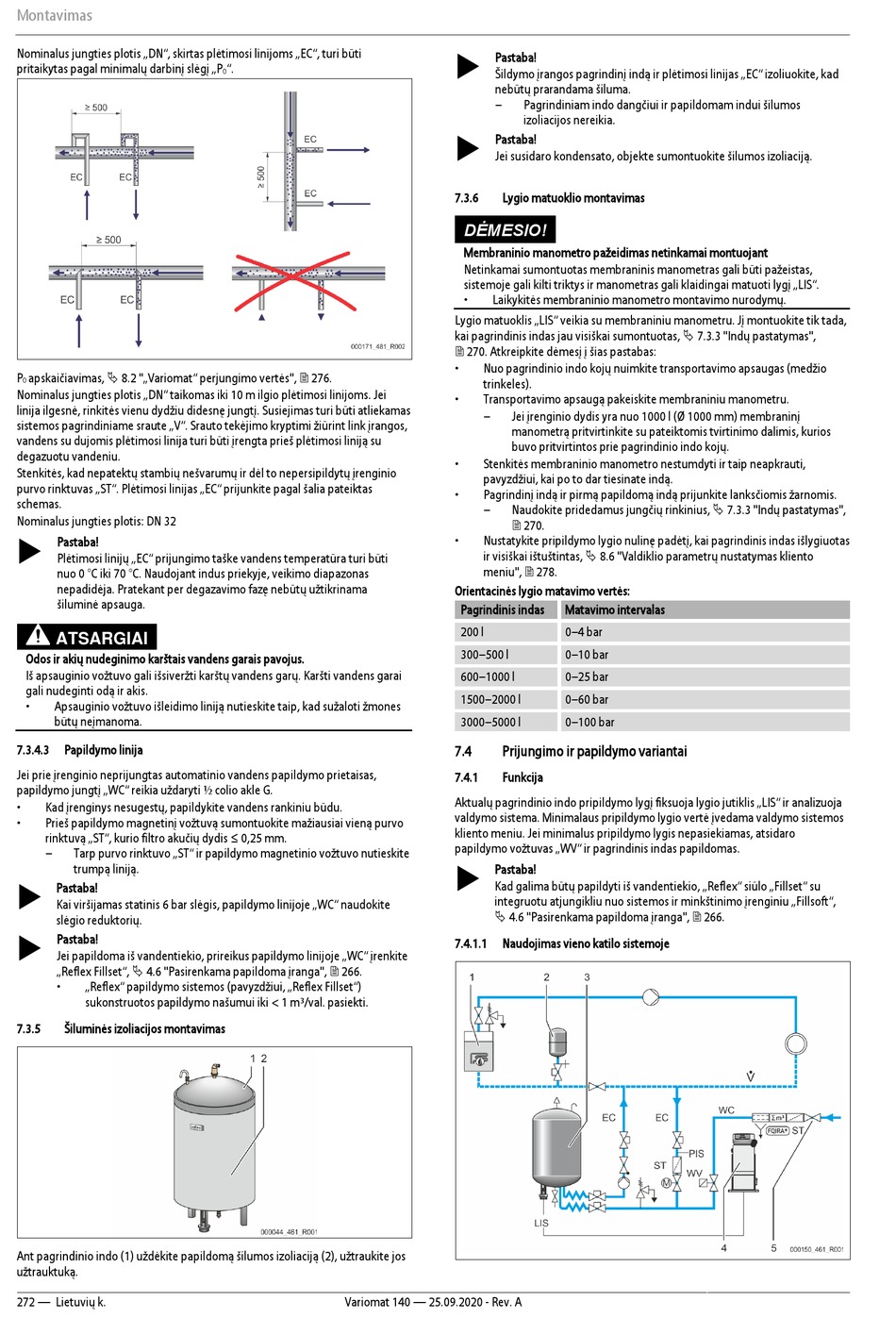

Montavimas
Nominalus jungties plotis „DN", skirtas plėtimosi linijoms „EC", turi būti
pritaikytas pagal minimalų darbinį slėgį „P
P
apskaičiavimas, 8.2 "„Variomat" perjungimo vertės", 276.
0
Nominalus jungties plotis „DN" taikomas iki 10 m ilgio plėtimosi linijoms. Jei
linija ilgesnė, rinkitės vienu dydžiu didesnę jungtį. Susiejimas turi būti atliekamas
sistemos pagrindiniame sraute „V". Srauto tekėjimo kryptimi žiūrint link įrangos,
vandens su dujomis plėtimosi linija turi būti įrengta prieš plėtimosi liniją su
degazuotu vandeniu.
Stenkitės, kad nepatektų stambių nešvarumų ir dėl to nepersipildytų įrenginio
purvo rinktuvas „ST". Plėtimosi linijas „EC" prijunkite pagal šalia pateiktas
schemas.
Nominalus jungties plotis: DN 32
Pastaba!
Plėtimosi linijų „EC" prijungimo taške vandens temperatūra turi būti
nuo 0 °C iki 70 °C. Naudojant indus priekyje, veikimo diapazonas
nepadidėja. Pratekant per degazavimo fazę nebūtų užtikrinama
šiluminė apsauga.
ATSARGIAI
Odos ir akių nudeginimo karštais vandens garais pavojus.
Iš apsauginio vožtuvo gali išsiveržti karštų vandens garų. Karšti vandens garai
gali nudeginti odą ir akis.
•
Apsauginio vožtuvo išleidimo liniją nutieskite taip, kad sužaloti žmones
būtų neįmanoma.
7.3.4.3
Papildymo linija
Jei prie įrenginio neprijungtas automatinio vandens papildymo prietaisas,
papildymo jungtį „WC" reikia uždaryti ½ colio akle G.
•
Kad įrenginys nesugestų, papildykite vandens rankiniu būdu.
•
Prieš papildymo magnetinį vožtuvą sumontuokite mažiausiai vieną purvo
rinktuvą „ST", kurio filtro akučių dydis ≤ 0,25 mm.
–
Tarp purvo rinktuvo „ST" ir papildymo magnetinio vožtuvo nutieskite
trumpą liniją.
Pastaba!
Kai viršijamas statinis 6 bar slėgis, papildymo linijoje „WC" naudokite
slėgio reduktorių.
Pastaba!
Jei papildoma iš vandentiekio, prireikus papildymo linijoje „WC" įrenkite
„Reflex Fillset", 4.6 "Pasirenkama papildoma įranga", 266.
•
„Reflex" papildymo sistemos (pavyzdžiui, „Reflex Fillset")
sukonstruotos papildymo našumui iki < 1 m³/val. pasiekti.
7.3.5
Šiluminės izoliacijos montavimas
Ant pagrindinio indo (1) uždėkite papildomą šilumos izoliaciją (2), užtraukite jos
užtrauktuką.
272 — Lietuvių k.
".
0
Variomat 140 — 25.09.2020 - Rev. A
Pastaba!
Šildymo įrangos pagrindinį indą ir plėtimosi linijas „EC" izoliuokite, kad
nebūtų prarandama šiluma.
–
Pagrindiniam indo dangčiui ir papildomam indui šilumos
izoliacijos nereikia.
Pastaba!
Jei susidaro kondensato, objekte sumontuokite šilumos izoliaciją.
7.3.6
Lygio matuoklio montavimas
DĖMESIO!
Membraninio manometro pažeidimas netinkamai montuojant
Netinkamai sumontuotas membraninis manometras gali būti pažeistas,
sistemoje gali kilti triktys ir manometras gali klaidingai matuoti lygį „LIS".
•
Laikykitės membraninio manometro montavimo nurodymų.
Lygio matuoklis „LIS" veikia su membraniniu manometru. Jį montuokite tik tada,
kai pagrindinis indas jau visiškai sumontuotas, 7.3.3 "Indų pastatymas",
270. Atkreipkite dėmesį į šias pastabas:
•
Nuo pagrindinio indo kojų nuimkite transportavimo apsaugas (medžio
trinkeles).
•
Transportavimo apsaugą pakeiskite membraniniu manometru.
–
Jei įrenginio dydis yra nuo 1000 l (Ø 1000 mm) membraninį
manometrą pritvirtinkite su pateiktomis tvirtinimo dalimis, kurios
buvo pritvirtintos prie pagrindinio indo kojų.
•
Stenkitės membraninio manometro nestumdyti ir taip neapkrauti,
pavyzdžiui, kai po to dar tiesinate indą.
•
Pagrindinį indą ir pirmą papildomą indą prijunkite lanksčiomis žarnomis.
Naudokite pridedamus jungčių rinkinius, 7.3.3 "Indų pastatymas",
–
270.
•
Nustatykite pripildymo lygio nulinę padėtį, kai pagrindinis indas išlygiuotas
ir visiškai ištuštintas, 8.6 "Valdiklio parametrų nustatymas kliento
meniu", 278.
Orientacinės lygio matavimo vertės:
Pagrindinis indas
Matavimo intervalas
200 l
0–4 bar
300–500 l
0–10 bar
600–1000 l
0–25 bar
1500–2000 l
0–60 bar
3000–5000 l
0–100 bar
7.4
Prijungimo ir papildymo variantai
7.4.1
Funkcija
Aktualų pagrindinio indo pripildymo lygį fiksuoja lygio jutiklis „LIS" ir analizuoja
valdymo sistema. Minimalaus pripildymo lygio vertė įvedama valdymo sistemos
kliento meniu. Jei minimalus pripildymo lygis nepasiekiamas, atsidaro
papildymo vožtuvas „WV" ir pagrindinis indas papildomas.
Pastaba!
Kad galima būtų papildyti iš vandentiekio, „Reflex" siūlo „Fillset" su
integruotu atjungikliu nuo sistemos ir minkštinimo įrenginiu „Fillsoft",
4.6 "Pasirenkama papildoma įranga", 266.
7.4.1.1
Naudojimas vieno katilo sistemoje
