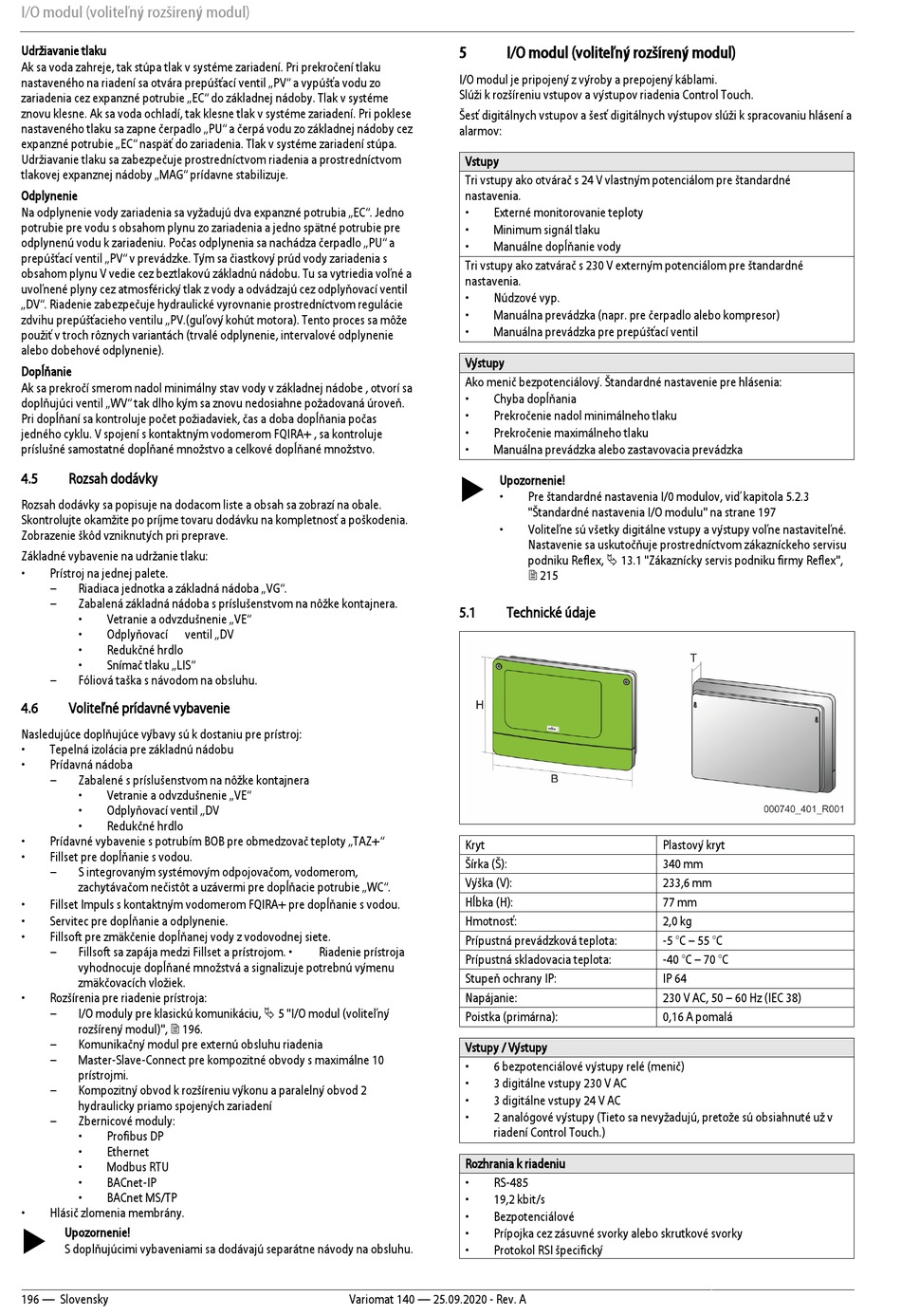

I/O modul (voliteľný rozšírený modul)
Udržiavanie tlaku
Ak sa voda zahreje, tak stúpa tlak v systéme zariadení. Pri prekročení tlaku
nastaveného na riadení sa otvára prepúšťací ventil „PV" a vypúšťa vodu zo
zariadenia cez expanzné potrubie „EC" do základnej nádoby. Tlak v systéme
znovu klesne. Ak sa voda ochladí, tak klesne tlak v systéme zariadení. Pri poklese
nastaveného tlaku sa zapne čerpadlo „PU" a čerpá vodu zo základnej nádoby cez
expanzné potrubie „EC" naspäť do zariadenia. Tlak v systéme zariadení stúpa.
Udržiavanie tlaku sa zabezpečuje prostredníctvom riadenia a prostredníctvom
tlakovej expanznej nádoby „MAG" prídavne stabilizuje.
Odplynenie
Na odplynenie vody zariadenia sa vyžadujú dva expanzné potrubia „EC". Jedno
potrubie pre vodu s obsahom plynu zo zariadenia a jedno spätné potrubie pre
odplynenú vodu k zariadeniu. Počas odplynenia sa nachádza čerpadlo „PU" a
prepúšťací ventil „PV" v prevádzke. Tým sa čiastkový prúd vody zariadenia s
obsahom plynu V vedie cez beztlakovú základnú nádobu. Tu sa vytriedia voľné a
uvoľnené plyny cez atmosférický tlak z vody a odvádzajú cez odplyňovací ventil
„DV". Riadenie zabezpečuje hydraulické vyrovnanie prostredníctvom regulácie
zdvihu prepúšťacieho ventilu „PV.(guľový kohút motora). Tento proces sa môže
použiť v troch rôznych variantách (trvalé odplynenie, intervalové odplynenie
alebo dobehové odplynenie).
Dopĺňanie
Ak sa prekročí smerom nadol minimálny stav vody v základnej nádobe , otvorí sa
doplňujúci ventil „WV" tak dlho kým sa znovu nedosiahne požadovaná úroveň.
Pri dopĺňaní sa kontroluje počet požiadaviek, čas a doba dopĺňania počas
jedného cyklu. V spojení s kontaktným vodomerom FQIRA+ , sa kontroluje
príslušné samostatné dopĺňané množstvo a celkové dopĺňané množstvo.
4.5
Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Skontrolujte okamžite po príjme tovaru dodávku na kompletnosť a poškodenia.
Zobrazenie škôd vzniknutých pri preprave.
Základné vybavenie na udržanie tlaku:
•
Prístroj na jednej palete.
–
Riadiaca jednotka a základná nádoba „VG".
–
Zabalená základná nádoba s príslušenstvom na nôžke kontajnera.
•
Vetranie a odvzdušnenie „VE"
•
Odplyňovací
ventil „DV
•
Redukčné hrdlo
•
Snímač tlaku „LIS"
–
Fóliová taška s návodom na obsluhu.
4.6
Voliteľné prídavné vybavenie
Nasledujúce doplňujúce výbavy sú k dostaniu pre prístroj:
•
Tepelná izolácia pre základnú nádobu
•
Prídavná nádoba
–
Zabalené s príslušenstvom na nôžke kontajnera
•
Vetranie a odvzdušnenie „VE"
•
Odplyňovací ventil „DV
•
Redukčné hrdlo
•
Prídavné vybavenie s potrubím BOB pre obmedzovač teploty „TAZ+"
•
Fillset pre dopĺňanie s vodou.
–
S integrovaným systémovým odpojovačom, vodomerom,
zachytávačom nečistôt a uzávermi pre dopĺňacie potrubie „WC".
•
Fillset Impuls s kontaktným vodomerom FQIRA+ pre dopĺňanie s vodou.
•
Servitec pre dopĺňanie a odplynenie.
•
Fillsoft pre zmäkčenie dopĺňanej vody z vodovodnej siete.
–
Fillsoft sa zapája medzi Fillset a prístrojom. •
vyhodnocuje dopĺňané množstvá a signalizuje potrebnú výmenu
zmäkčovacích vložiek.
•
Rozšírenia pre riadenie prístroja:
–
I/O moduly pre klasickú komunikáciu, 5 "I/O modul (voliteľný
rozšírený modul)", 196.
–
Komunikačný modul pre externú obsluhu riadenia
–
Master-Slave-Connect pre kompozitné obvody s maximálne 10
prístrojmi.
–
Kompozitný obvod k rozšíreniu výkonu a paralelný obvod 2
hydraulicky priamo spojených zariadení
–
Zbernicové moduly:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Hlásič zlomenia membrány.
Upozornenie!
S doplňujúcimi vybaveniami sa dodávajú separátne návody na obsluhu.
196 — Slovensky
5
I/O modul je pripojený z výroby a prepojený káblami.
Slúži k rozšíreniu vstupov a výstupov riadenia Control Touch.
Šesť digitálnych vstupov a šesť digitálnych výstupov slúži k spracovaniu hlásení a
alarmov:
Vstupy
Tri vstupy ako otvárač s 24 V vlastným potenciálom pre štandardné
nastavenia.
•
•
•
Tri vstupy ako zatvárač s 230 V externým potenciálom pre štandardné
nastavenia.
•
•
•
Výstupy
Ako menič bezpotenciálový. Štandardné nastavenie pre hlásenia:
•
•
•
•
5.1
Kryt
Šírka (Š):
Výška (V):
Hĺbka (H):
Hmotnosť:
Prípustná prevádzková teplota:
Riadenie prístroja
Prípustná skladovacia teplota:
Stupeň ochrany IP:
Napájanie:
Poistka (primárna):
Vstupy / Výstupy
•
•
•
•
Rozhrania k riadeniu
•
•
•
•
•
Variomat 140 — 25.09.2020 - Rev. A
I/O modul (voliteľný rozšírený modul)
Externé monitorovanie teploty
Minimum signál tlaku
Manuálne dopĺňanie vody
Núdzové vyp.
Manuálna prevádzka (napr. pre čerpadlo alebo kompresor)
Manuálna prevádzka pre prepúšťací ventil
Chyba dopĺňania
Prekročenie nadol minimálneho tlaku
Prekročenie maximálneho tlaku
Manuálna prevádzka alebo zastavovacia prevádzka
Upozornenie!
•
Pre štandardné nastavenia I/0 modulov, viď kapitola 5.2.3
"Štandardné nastavenia I/O modulu" na strane 197
•
Voliteľne sú všetky digitálne vstupy a výstupy voľne nastaviteľné.
Nastavenie sa uskutočňuje prostredníctvom zákazníckeho servisu
podniku Reflex, 13.1 "Zákaznícky servis podniku firmy Reflex",
215
Technické údaje
Plastový kryt
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A pomalá
6 bezpotenciálové výstupy relé (menič)
3 digitálne vstupy 230 V AC
3 digitálne vstupy 24 V AC
2 analógové výstupy (Tieto sa nevyžadujú, pretože sú obsiahnuté už v
riadení Control Touch.)
RS-485
19,2 kbit/s
Bezpotenciálové
Prípojka cez zásuvné svorky alebo skrutkové svorky
Protokol RSI špecifický
