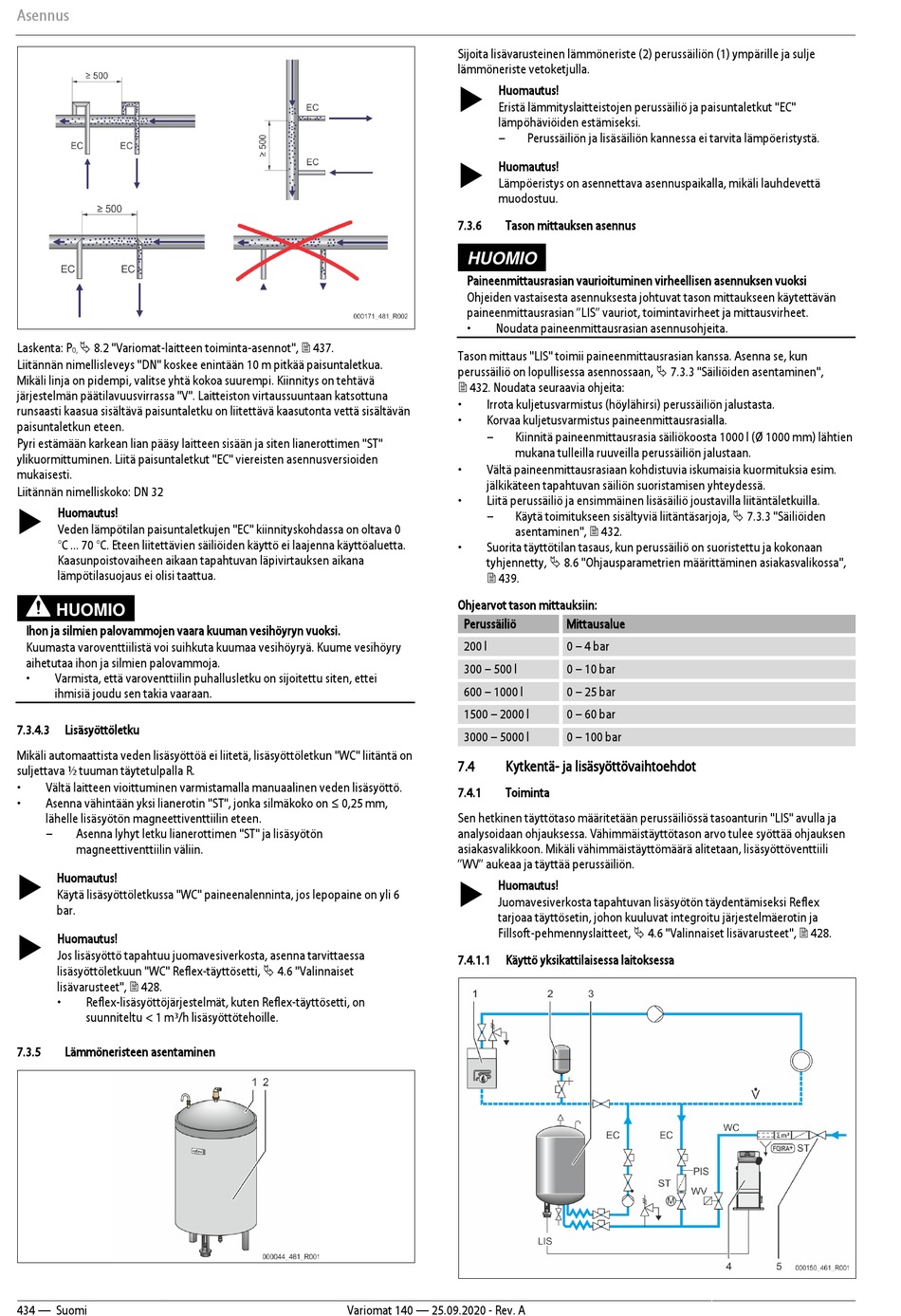

Asennus
Laskenta: P
8.2 "Variomat-laitteen toiminta-asennot", 437.
0,
Liitännän nimellisleveys "DN" koskee enintään 10 m pitkää paisuntaletkua.
Mikäli linja on pidempi, valitse yhtä kokoa suurempi. Kiinnitys on tehtävä
järjestelmän päätilavuusvirrassa "V". Laitteiston virtaussuuntaan katsottuna
runsaasti kaasua sisältävä paisuntaletku on liitettävä kaasutonta vettä sisältävän
paisuntaletkun eteen.
Pyri estämään karkean lian pääsy laitteen sisään ja siten lianerottimen "ST"
ylikuormittuminen. Liitä paisuntaletkut "EC" viereisten asennusversioiden
mukaisesti.
Liitännän nimelliskoko: DN 32
Huomautus!
Veden lämpötilan paisuntaletkujen "EC" kiinnityskohdassa on oltava 0
°C ... 70 °C. Eteen liitettävien säiliöiden käyttö ei laajenna käyttöaluetta.
Kaasunpoistovaiheen aikaan tapahtuvan läpivirtauksen aikana
lämpötilasuojaus ei olisi taattua.
HUOMIO
Ihon ja silmien palovammojen vaara kuuman vesihöyryn vuoksi.
Kuumasta varoventtiilistä voi suihkuta kuumaa vesihöyryä. Kuume vesihöyry
aihetutaa ihon ja silmien palovammoja.
•
Varmista, että varoventtiilin puhallusletku on sijoitettu siten, ettei
ihmisiä joudu sen takia vaaraan.
7.3.4.3
Lisäsyöttöletku
Mikäli automaattista veden lisäsyöttöä ei liitetä, lisäsyöttöletkun "WC" liitäntä on
suljettava ½ tuuman täytetulpalla R.
•
Vältä laitteen vioittuminen varmistamalla manuaalinen veden lisäsyöttö.
•
Asenna vähintään yksi lianerotin "ST", jonka silmäkoko on ≤ 0,25 mm,
lähelle lisäsyötön magneettiventtiilin eteen.
–
Asenna lyhyt letku lianerottimen "ST" ja lisäsyötön
magneettiventtiilin väliin.
Huomautus!
Käytä lisäsyöttöletkussa "WC" paineenalenninta, jos lepopaine on yli 6
bar.
Huomautus!
Jos lisäsyöttö tapahtuu juomavesiverkosta, asenna tarvittaessa
lisäsyöttöletkuun "WC" Reflex-täyttösetti, 4.6 "Valinnaiset
lisävarusteet", 428.
•
Reflex-lisäsyöttöjärjestelmät, kuten Reflex-täyttösetti, on
suunniteltu < 1 m³/h lisäsyöttötehoille.
7.3.5
Lämmöneristeen asentaminen
434 — Suomi
Sijoita lisävarusteinen lämmöneriste (2) perussäiliön (1) ympärille ja sulje
lämmöneriste vetoketjulla.
Huomautus!
Eristä lämmityslaitteistojen perussäiliö ja paisuntaletkut "EC"
lämpöhäviöiden estämiseksi.
–
Huomautus!
Lämpöeristys on asennettava asennuspaikalla, mikäli lauhdevettä
muodostuu.
7.3.6
Tason mittauksen asennus
HUOMIO
Paineenmittausrasian vaurioituminen virheellisen asennuksen vuoksi
Ohjeiden vastaisesta asennuksesta johtuvat tason mittaukseen käytettävän
paineenmittausrasian "LIS" vauriot, toimintavirheet ja mittausvirheet.
•
Noudata paineenmittausrasian asennusohjeita.
Tason mittaus "LIS" toimii paineenmittausrasian kanssa. Asenna se, kun
perussäiliö on lopullisessa asennossaan, 7.3.3 "Säiliöiden asentaminen",
432. Noudata seuraavia ohjeita:
•
Irrota kuljetusvarmistus (höylähirsi) perussäiliön jalustasta.
•
Korvaa kuljetusvarmistus paineenmittausrasialla.
–
Kiinnitä paineenmittausrasia säiliökoosta 1000 l (Ø 1000 mm) lähtien
mukana tulleilla ruuveilla perussäiliön jalustaan.
•
Vältä paineenmittausrasiaan kohdistuvia iskumaisia kuormituksia esim.
jälkikäteen tapahtuvan säiliön suoristamisen yhteydessä.
•
Liitä perussäiliö ja ensimmäinen lisäsäiliö joustavilla liitäntäletkuilla.
–
Käytä toimitukseen sisältyviä liitäntäsarjoja, 7.3.3 "Säiliöiden
asentaminen", 432.
•
Suorita täyttötilan tasaus, kun perussäiliö on suoristettu ja kokonaan
tyhjennetty, 8.6 "Ohjausparametrien määrittäminen asiakasvalikossa",
439.
Ohjearvot tason mittauksiin:
Perussäiliö
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4
Kytkentä- ja lisäsyöttövaihtoehdot
7.4.1
Toiminta
Sen hetkinen täyttötaso määritetään perussäiliössä tasoanturin "LIS" avulla ja
analysoidaan ohjauksessa. Vähimmäistäyttötason arvo tulee syöttää ohjauksen
asiakasvalikkoon. Mikäli vähimmäistäyttömäärä alitetaan, lisäsyöttöventtiili
"WV" aukeaa ja täyttää perussäiliön.
Huomautus!
Juomavesiverkosta tapahtuvan lisäsyötön täydentämiseksi Reflex
tarjoaa täyttösetin, johon kuuluvat integroitu järjestelmäerotin ja
Fillsoft-pehmennyslaitteet, 4.6 "Valinnaiset lisävarusteet", 428.
7.4.1.1
Käyttö yksikattilaisessa laitoksessa
Variomat 140 — 25.09.2020 - Rev. A
Perussäiliön ja lisäsäiliön kannessa ei tarvita lämpöeristystä.
Mittausalue
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
