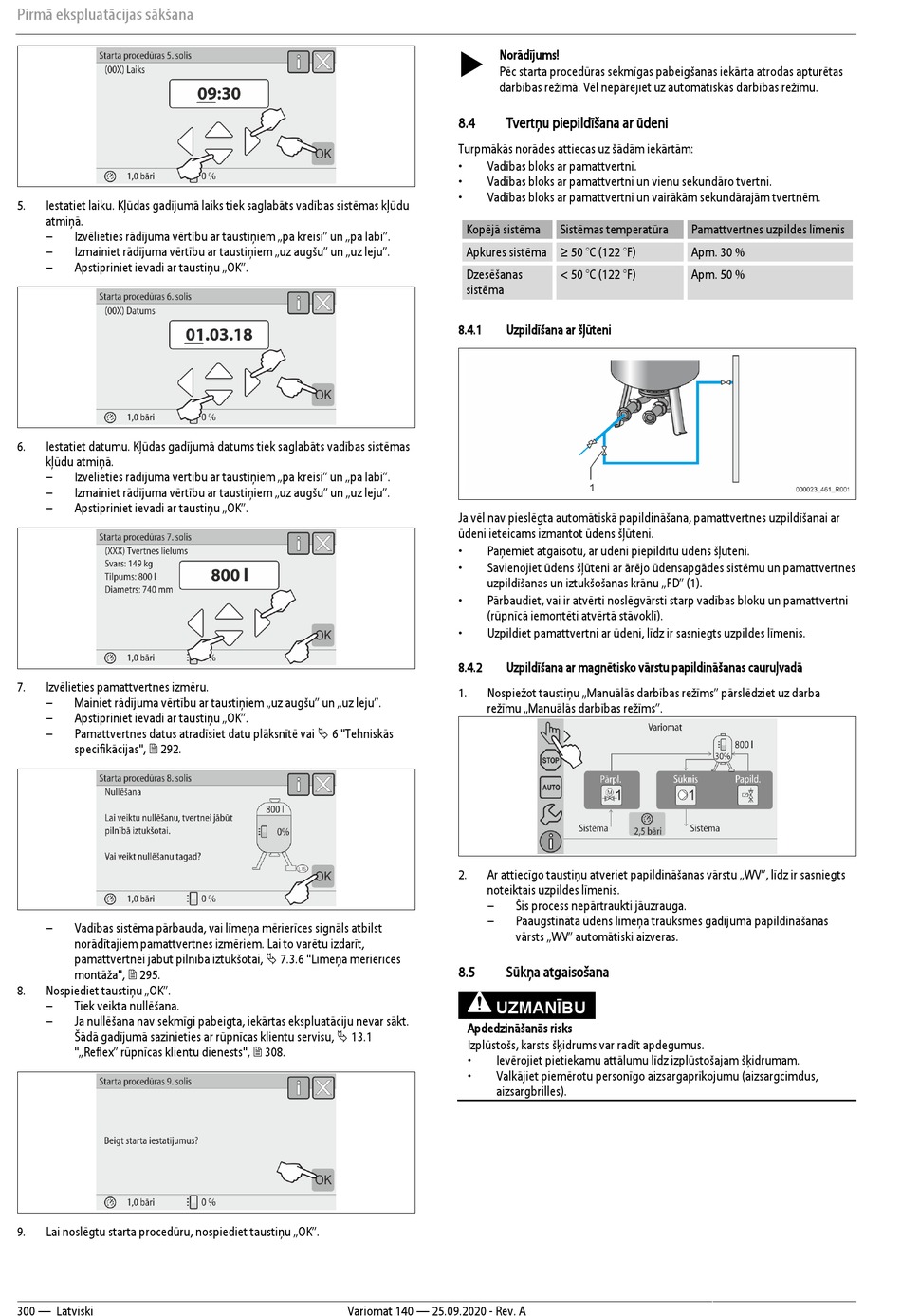

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 300

Pirmā ekspluatācijas sākšana
5. Iestatiet laiku. Kļūdas gadījumā laiks tiek saglabāts vadības sistēmas kļūdu
atmiņā.
– Izvēlieties rādījuma vērtību ar taustiņiem „pa kreisi" un „pa labi".
– Izmainiet rādījuma vērtību ar taustiņiem „uz augšu" un „uz leju".
– Apstipriniet ievadi ar taustiņu „OK".
6. Iestatiet datumu. Kļūdas gadījumā datums tiek saglabāts vadības sistēmas
kļūdu atmiņā.
– Izvēlieties rādījuma vērtību ar taustiņiem „pa kreisi" un „pa labi".
– Izmainiet rādījuma vērtību ar taustiņiem „uz augšu" un „uz leju".
– Apstipriniet ievadi ar taustiņu „OK".
7. Izvēlieties pamattvertnes izmēru.
– Mainiet rādījuma vērtību ar taustiņiem „uz augšu" un „uz leju".
– Apstipriniet ievadi ar taustiņu „OK".
– Pamattvertnes datus atradīsiet datu plāksnītē vai  6 "Tehniskās
specifikācijas",  292.
– Vadības sistēma pārbauda, vai līmeņa mērierīces signāls atbilst
norādītajiem pamattvertnes izmēriem. Lai to varētu izdarīt,
pamattvertnei jābūt pilnībā iztukšotai,  7.3.6 "Līmeņa mērierīces
montāža",  295.
8. Nospiediet taustiņu „OK".
– Tiek veikta nullēšana.
– Ja nullēšana nav sekmīgi pabeigta, iekārtas ekspluatāciju nevar sākt.
Šādā gadījumā sazinieties ar rūpnīcas klientu servisu,  13.1
"„Reflex" rūpnīcas klientu dienests",  308.
9. Lai noslēgtu starta procedūru, nospiediet taustiņu „OK".
300 — Latviski
 Norādījums!
Pēc starta procedūras sekmīgas pabeigšanas iekārta atrodas apturētas
darbības režīmā. Vēl nepārejiet uz automātiskās darbības režīmu.
8.4 Tvertņu piepildīšana ar ūdeni
Turpmākās norādes attiecas uz šādām iekārtām:
• Vadības bloks ar pamattvertni.
• Vadības bloks ar pamattvertni un vienu sekundāro tvertni.
• Vadības bloks ar pamattvertni un vairākām sekundārajām tvertnēm.
Kopējā sistēma
Apkures sistēma ≥ 50 °C (122 °F)
Dzesēšanas
sistēma
8.4.1 Uzpildīšana ar šļūteni
Ja vēl nav pieslēgta automātiskā papildināšana, pamattvertnes uzpildīšanai ar
ūdeni ieteicams izmantot ūdens šļūteni.
• Paņemiet atgaisotu, ar ūdeni piepildītu ūdens šļūteni.
• Savienojiet ūdens šļūteni ar ārējo ūdensapgādes sistēmu un pamattvertnes
uzpildīšanas un iztukšošanas krānu „FD" (1).
• Pārbaudiet, vai ir atvērti noslēgvārsti starp vadības bloku un pamattvertni
(rūpnīcā iemontēti atvērtā stāvoklī).
• Uzpildiet pamattvertni ar ūdeni, līdz ir sasniegts uzpildes līmenis.
8.4.2 Uzpildīšana ar magnētisko vārstu papildināšanas cauruļvadā
1. Nospiežot taustiņu „Manuālās darbības režīms" pārslēdziet uz darba
režīmu „Manuālās darbības režīms".
2. Ar attiecīgo taustiņu atveriet papildināšanas vārstu „WV", līdz ir sasniegts
noteiktais uzpildes līmenis.
– Šis process nepārtraukti jāuzrauga.
– Paaugstināta ūdens līmeņa trauksmes gadījumā papildināšanas
vārsts „WV" automātiski aizveras.
8.5 Sūkņa atgaisošana
UZMANĪBU
Apdedzināšanās risks
Izplūstošs, karsts šķidrums var radīt apdegumus.
• Ievērojiet pietiekamu attālumu līdz izplūstošajam šķidrumam.
• Valkājiet piemērotu personīgo aizsargaprīkojumu (aizsargcimdus,
aizsargbrilles).
Variomat 140 — 25.09.2020 - Rev. A
Sistēmas temperatūra Pamattvertnes uzpildes līmenis
Apm. 30 %
< 50 °C (122 °F) Apm. 50 %
