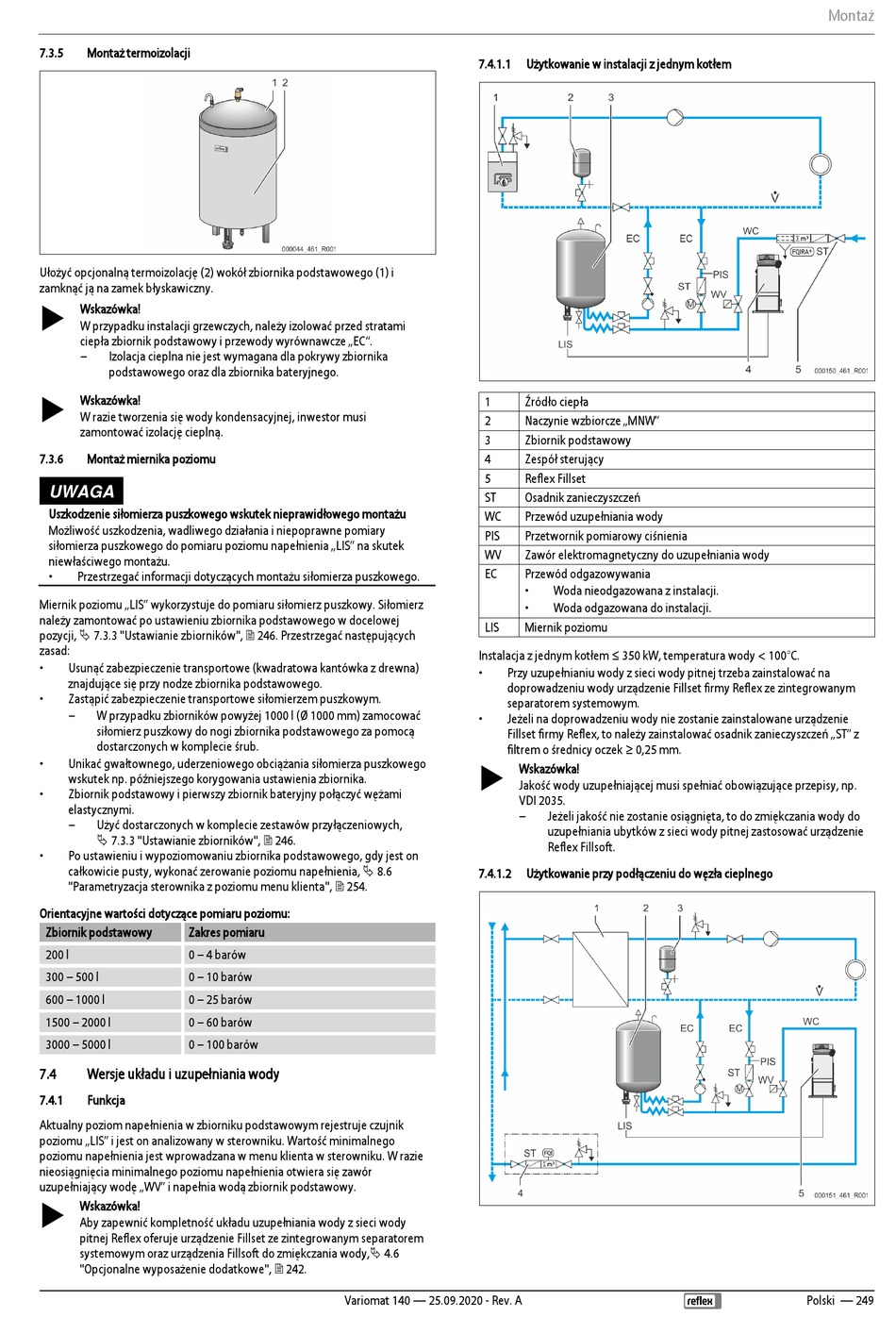

7.3.5
Montaż termoizolacji
Ułożyć opcjonalną termoizolację (2) wokół zbiornika podstawowego (1) i
zamknąć ją na zamek błyskawiczny.
Wskazówka!
W przypadku instalacji grzewczych, należy izolować przed stratami
ciepła zbiornik podstawowy i przewody wyrównawcze „EC".
–
Izolacja cieplna nie jest wymagana dla pokrywy zbiornika
podstawowego oraz dla zbiornika bateryjnego.
Wskazówka!
W razie tworzenia się wody kondensacyjnej, inwestor musi
zamontować izolację cieplną.
7.3.6
Montaż miernika poziomu
UWAGA
Uszkodzenie siłomierza puszkowego wskutek nieprawidłowego montażu
Możliwość uszkodzenia, wadliwego działania i niepoprawne pomiary
siłomierza puszkowego do pomiaru poziomu napełnienia „LIS" na skutek
niewłaściwego montażu.
•
Przestrzegać informacji dotyczących montażu siłomierza puszkowego.
Miernik poziomu „LIS" wykorzystuje do pomiaru siłomierz puszkowy. Siłomierz
należy zamontować po ustawieniu zbiornika podstawowego w docelowej
pozycji, 7.3.3 "Ustawianie zbiorników", 246. Przestrzegać następujących
zasad:
•
Usunąć zabezpieczenie transportowe (kwadratowa kantówka z drewna)
znajdujące się przy nodze zbiornika podstawowego.
•
Zastąpić zabezpieczenie transportowe siłomierzem puszkowym.
–
W przypadku zbiorników powyżej 1000 l (Ø 1000 mm) zamocować
siłomierz puszkowy do nogi zbiornika podstawowego za pomocą
dostarczonych w komplecie śrub.
•
Unikać gwałtownego, uderzeniowego obciążania siłomierza puszkowego
wskutek np. późniejszego korygowania ustawienia zbiornika.
•
Zbiornik podstawowy i pierwszy zbiornik bateryjny połączyć wężami
elastycznymi.
–
Użyć dostarczonych w komplecie zestawów przyłączeniowych,
7.3.3 "Ustawianie zbiorników", 246.
•
Po ustawieniu i wypoziomowaniu zbiornika podstawowego, gdy jest on
całkowicie pusty, wykonać zerowanie poziomu napełnienia, 8.6
"Parametryzacja sterownika z poziomu menu klienta", 254.
Orientacyjne wartości dotyczące pomiaru poziomu:
Zbiornik podstawowy
Zakres pomiaru
200 l
0 – 4 barów
300 – 500 l
0 – 10 barów
600 – 1000 l
0 – 25 barów
1500 – 2000 l
0 – 60 barów
3000 – 5000 l
0 – 100 barów
7.4
Wersje układu i uzupełniania wody
7.4.1
Funkcja
Aktualny poziom napełnienia w zbiorniku podstawowym rejestruje czujnik
poziomu „LIS" i jest on analizowany w sterowniku. Wartość minimalnego
poziomu napełnienia jest wprowadzana w menu klienta w sterowniku. W razie
nieosiągnięcia minimalnego poziomu napełnienia otwiera się zawór
uzupełniający wodę „WV" i napełnia wodą zbiornik podstawowy.
Wskazówka!
Aby zapewnić kompletność układu uzupełniania wody z sieci wody
pitnej Reflex oferuje urządzenie Fillset ze zintegrowanym separatorem
systemowym oraz urządzenia Fillsoft do zmiękczania wody, 4.6
"Opcjonalne wyposażenie dodatkowe", 242.
7.4.1.1
1
2
3
4
5
ST
WC
PIS
WV
EC
LIS
Instalacja z jednym kotłem ≤ 350 kW, temperatura wody < 100°C.
•
Przy uzupełnianiu wody z sieci wody pitnej trzeba zainstalować na
doprowadzeniu wody urządzenie Fillset firmy Reflex ze zintegrowanym
separatorem systemowym.
•
Jeżeli na doprowadzeniu wody nie zostanie zainstalowane urządzenie
Fillset firmy Reflex, to należy zainstalować osadnik zanieczyszczeń „ST" z
filtrem o średnicy oczek ≥ 0,25 mm.
7.4.1.2
Variomat 140 — 25.09.2020 - Rev. A
Użytkowanie w instalacji z jednym kotłem
Źródło ciepła
Naczynie wzbiorcze „MNW"
Zbiornik podstawowy
Zespół sterujący
Reflex Fillset
Osadnik zanieczyszczeń
Przewód uzupełniania wody
Przetwornik pomiarowy ciśnienia
Zawór elektromagnetyczny do uzupełniania wody
Przewód odgazowywania
•
Woda nieodgazowana z instalacji.
•
Woda odgazowana do instalacji.
Miernik poziomu
Wskazówka!
Jakość wody uzupełniającej musi spełniać obowiązujące przepisy, np.
VDI 2035.
–
Jeżeli jakość nie zostanie osiągnięta, to do zmiękczania wody do
uzupełniania ubytków z sieci wody pitnej zastosować urządzenie
Reflex Fillsoft.
Użytkowanie przy podłączeniu do węzła cieplnego
Montaż
Polski — 249
