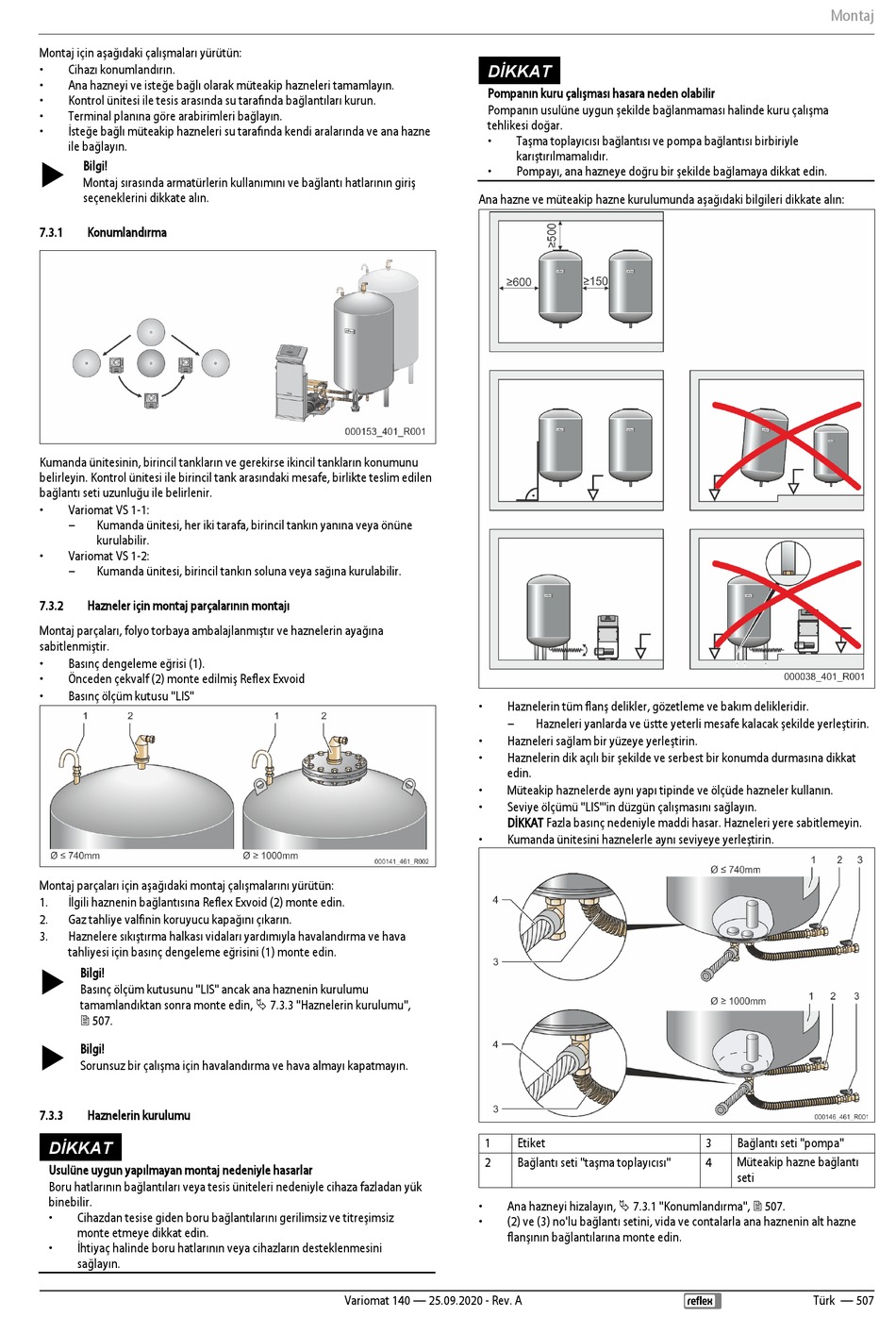

Montaj için aşağıdaki çalışmaları yürütün:
•
Cihazı konumlandırın.
•
Ana hazneyi ve isteğe bağlı olarak müteakip hazneleri tamamlayın.
•
Kontrol ünitesi ile tesis arasında su tarafında bağlantıları kurun.
•
Terminal planına göre arabirimleri bağlayın.
•
İsteğe bağlı müteakip hazneleri su tarafında kendi aralarında ve ana hazne
ile bağlayın.
Bilgi!
Montaj sırasında armatürlerin kullanımını ve bağlantı hatlarının giriş
seçeneklerini dikkate alın.
7.3.1
Konumlandırma
Kumanda ünitesinin, birincil tankların ve gerekirse ikincil tankların konumunu
belirleyin. Kontrol ünitesi ile birincil tank arasındaki mesafe, birlikte teslim edilen
bağlantı seti uzunluğu ile belirlenir.
•
Variomat VS 1-1:
–
Kumanda ünitesi, her iki tarafa, birincil tankın yanına veya önüne
kurulabilir.
•
Variomat VS 1-2:
–
Kumanda ünitesi, birincil tankın soluna veya sağına kurulabilir.
7.3.2
Hazneler için montaj parçalarının montajı
Montaj parçaları, folyo torbaya ambalajlanmıştır ve haznelerin ayağına
sabitlenmiştir.
•
Basınç dengeleme eğrisi (1).
•
Önceden çekvalf (2) monte edilmiş Reflex Exvoid
•
Basınç ölçüm kutusu "LIS"
Montaj parçaları için aşağıdaki montaj çalışmalarını yürütün:
1.
İlgili haznenin bağlantısına Reflex Exvoid (2) monte edin.
2.
Gaz tahliye valfinin koruyucu kapağını çıkarın.
3.
Haznelere sıkıştırma halkası vidaları yardımıyla havalandırma ve hava
tahliyesi için basınç dengeleme eğrisini (1) monte edin.
Bilgi!
Basınç ölçüm kutusunu "LIS" ancak ana haznenin kurulumu
tamamlandıktan sonra monte edin, 7.3.3 "Haznelerin kurulumu",
507.
Bilgi!
Sorunsuz bir çalışma için havalandırma ve hava almayı kapatmayın.
7.3.3
Haznelerin kurulumu
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya tesis üniteleri nedeniyle cihaza fazladan yük
binebilir.
•
Cihazdan tesise giden boru bağlantılarını gerilimsiz ve titreşimsiz
monte etmeye dikkat edin.
•
İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini
sağlayın.
DİKKAT
Pompanın kuru çalışması hasara neden olabilir
Pompanın usulüne uygun şekilde bağlanmaması halinde kuru çalışma
tehlikesi doğar.
•
•
Ana hazne ve müteakip hazne kurulumunda aşağıdaki bilgileri dikkate alın:
•
Haznelerin tüm flanş delikler, gözetleme ve bakım delikleridir.
–
•
Hazneleri sağlam bir yüzeye yerleştirin.
•
Haznelerin dik açılı bir şekilde ve serbest bir konumda durmasına dikkat
edin.
•
Müteakip haznelerde aynı yapı tipinde ve ölçüde hazneler kullanın.
•
Seviye ölçümü "LIS"'in düzgün çalışmasını sağlayın.
DİKKAT Fazla basınç nedeniyle maddi hasar. Hazneleri yere sabitlemeyin.
•
Kumanda ünitesini haznelerle aynı seviyeye yerleştirin.
1
2
•
Ana hazneyi hizalayın, 7.3.1 "Konumlandırma", 507.
•
(2) ve (3) no'lu bağlantı setini, vida ve contalarla ana haznenin alt hazne
flanşının bağlantılarına monte edin.
Variomat 140 — 25.09.2020 - Rev. A
Taşma toplayıcısı bağlantısı ve pompa bağlantısı birbiriyle
karıştırılmamalıdır.
Pompayı, ana hazneye doğru bir şekilde bağlamaya dikkat edin.
Hazneleri yanlarda ve üstte yeterli mesafe kalacak şekilde yerleştirin.
Etiket
Bağlantı seti "taşma toplayıcısı"
Montaj
3
Bağlantı seti "pompa"
4
Müteakip hazne bağlantı
seti
Türk — 507
