Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 513

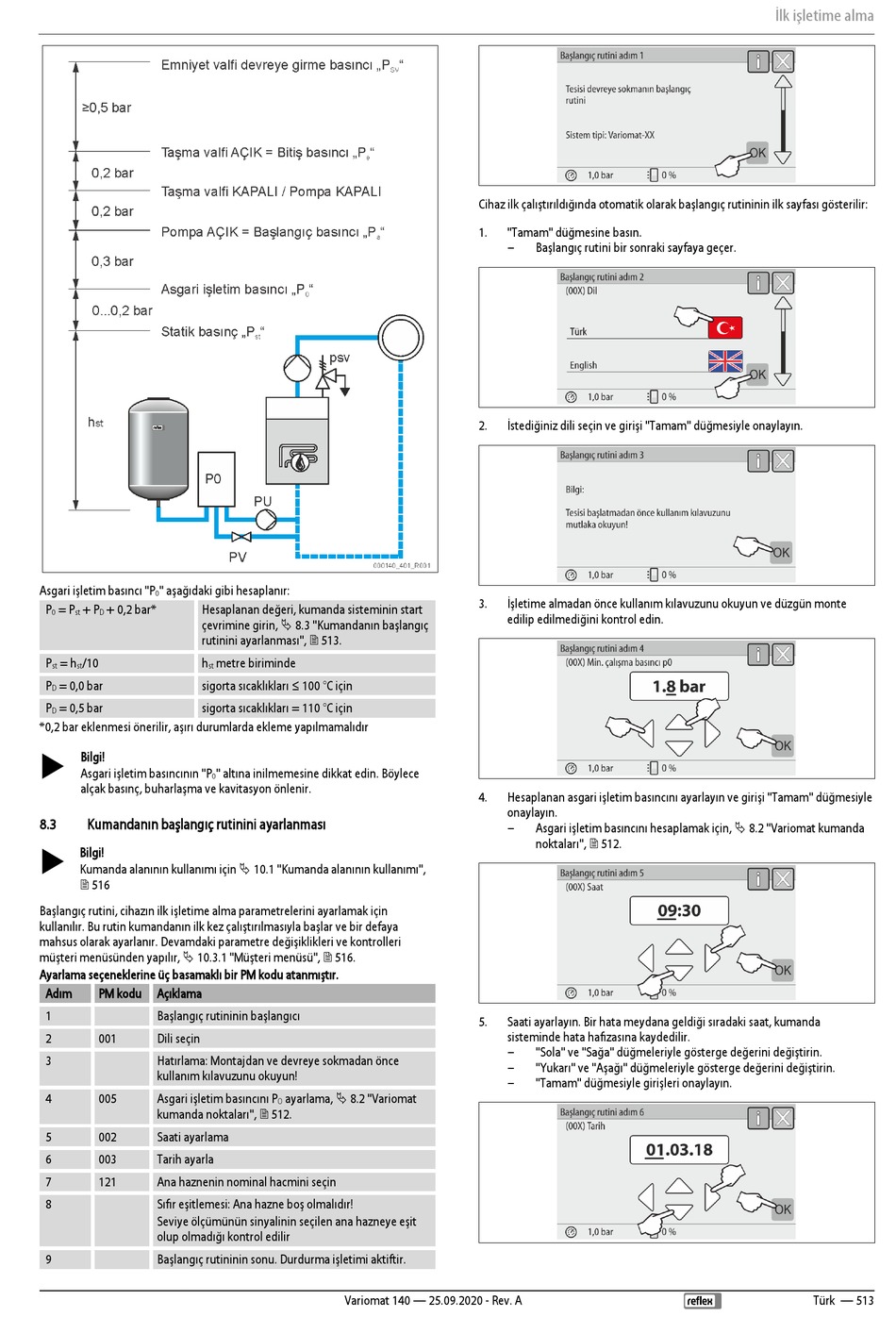

Asgari işletim basıncı "P " aşağıdaki gibi hesaplanır:
0
Hesaplanan değeri, kumanda sisteminin start
P = P + P + 0,2 bar*
0 st D
çevrimine girin,  8.3 "Kumandanın başlangıç
rutinini ayarlanması",  513.
P = h /10 h
st st st
P = 0,0 bar sigorta sıcaklıkları ≤ 100 °C için
D
P = 0,5 bar sigorta sıcaklıkları = 110 °C için
D
*0,2 bar eklenmesi önerilir, aşırı durumlarda ekleme yapılmamalıdır
 Bilgi!
Asgari işletim basıncının "P
alçak basınç, buharlaşma ve kavitasyon önlenir.
8.3 Kumandanın başlangıç rutinini ayarlanması
 Bilgi!
Kumanda alanının kullanımı için  10.1 "Kumanda alanının kullanımı",
 516
Başlangıç rutini, cihazın ilk işletime alma parametrelerini ayarlamak için
kullanılır. Bu rutin kumandanın ilk kez çalıştırılmasıyla başlar ve bir defaya
mahsus olarak ayarlanır. Devamdaki parametre değişiklikleri ve kontrolleri
müşteri menüsünden yapılır,  10.3.1 "Müşteri menüsü",  516.
Ayarlama seçeneklerine üç basamaklı bir PM kodu atanmıştır.
Adım PM kodu Açıklama
1 Başlangıç rutininin başlangıcı
2 001 Dili seçin
3 Hatırlama: Montajdan ve devreye sokmadan önce
kullanım kılavuzunu okuyun!
4 005 Asgari işletim basıncını P
kumanda noktaları",  512.
5 002 Saati ayarlama
6 003 Tarih ayarla
7 121 Ana haznenin nominal hacmini seçin
8 Sıfır eşitlemesi: Ana hazne boş olmalıdır!
Seviye ölçümünün sinyalinin seçilen ana hazneye eşit
olup olmadığı kontrol edilir
9 Başlangıç rutininin sonu. Durdurma işletimi aktiftir.
metre biriminde
" altına inilmemesine dikkat edin. Böylece
0
ayarlama,  8.2 "Variomat
O
Variomat 140 — 25.09.2020 - Rev. A
Cihaz ilk çalıştırıldığında otomatik olarak başlangıç rutininin ilk sayfası gösterilir:
1. "Tamam" düğmesine basın.
– Başlangıç rutini bir sonraki sayfaya geçer.
2. İstediğiniz dili seçin ve girişi "Tamam" düğmesiyle onaylayın.
3. İşletime almadan önce kullanım kılavuzunu okuyun ve düzgün monte
edilip edilmediğini kontrol edin.
4. Hesaplanan asgari işletim basıncını ayarlayın ve girişi "Tamam" düğmesiyle
onaylayın.
Asgari işletim basıncını hesaplamak için,  8.2 "Variomat kumanda
–
noktaları",  512.
5. Saati ayarlayın. Bir hata meydana geldiği sıradaki saat, kumanda
sisteminde hata hafızasına kaydedilir.
– "Sola" ve "Sağa" düğmeleriyle gösterge değerini değiştirin.
– "Yukarı" ve "Aşağı" düğmeleriyle gösterge değerini değiştirin.
– "Tamam" düğmesiyle girişleri onaylayın.
İlk işletime alma
Türk — 513
