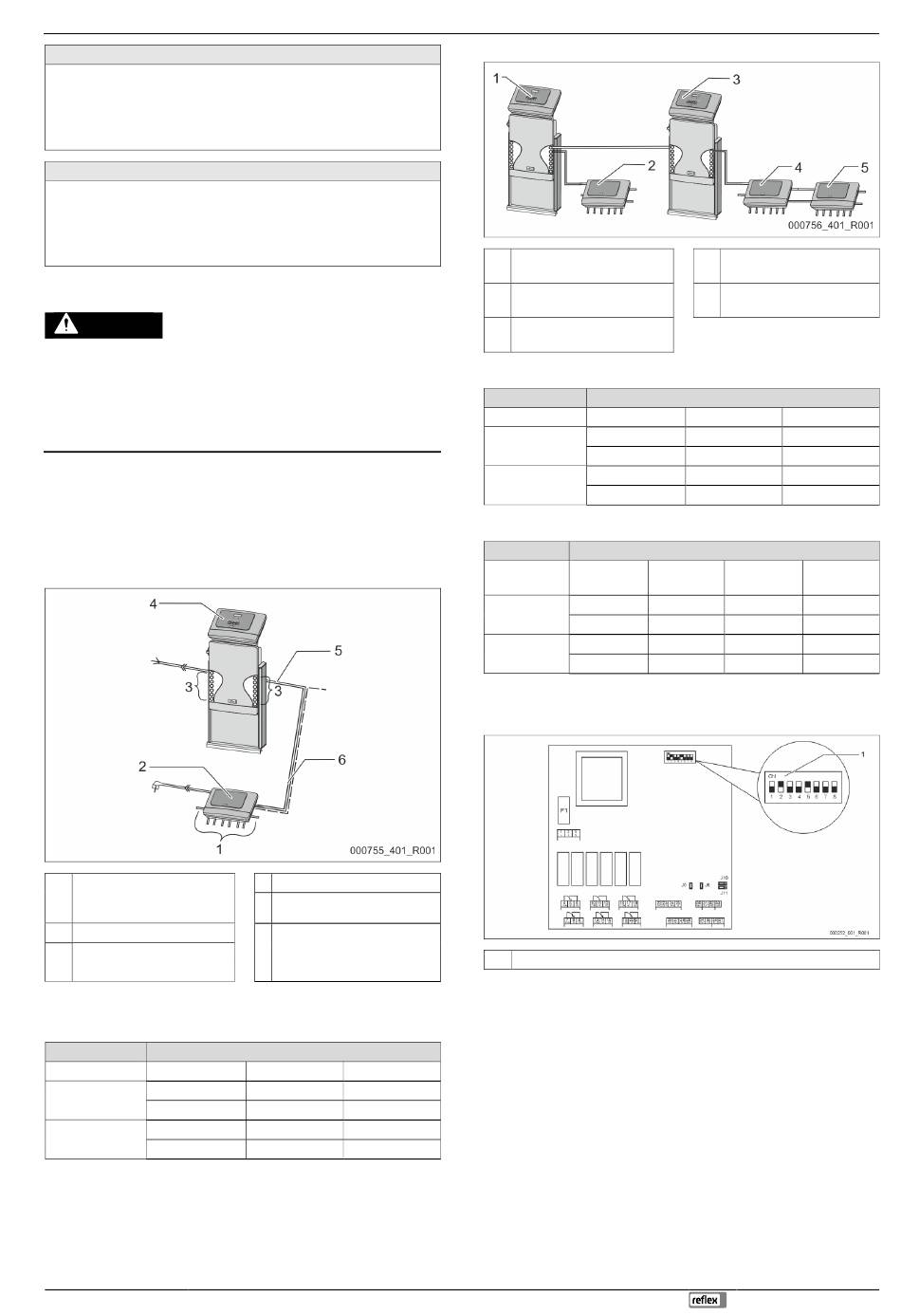

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 7

Ein- / Ausgänge
• 6 potentialfreie Relaisausgänge (Wechsler)
• 3 Digitaleingänge 230 V AC
• 3 Digitaleingänge 24 V AC
• 2 Analogausgänge (Diese werden nicht benötigt, da sie bereits in der
Control Touch Steuerung enthalten sind.)
Schnittstellen zur Steuerung
• RS-485
• 19,2 kbit/s
• Potentialfrei
• Anschluss über Steck- oder Schraubklemmen
• Protokoll RSI-spezifisch
5.2 Einstellungen
GEFAHR
Lebensgefahr durch Stromschlag!
Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine
des Gerätes kann trotz Abziehens des Netzsteckers von der
Spannungsversorgung eine Spannung von 230 V anliegen.
• Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des
Gerätes komplett von der Spannungsversorgung.
• Überprüfen Sie die Platine auf Spannungsfreiheit.
5.2.1 Einstellungen der Abschlusswiderstände in RS-485-Netzen
Beispiele zum Aktivieren oder Deaktivieren von den Abschlusswiderständen in
RS-485-Netzen.
• Auf der Grundplatine der Steuerung finden Sie die DIP-Schalter 1 und 2.
• Maximale Länge von 1000 Meter für die RS-485-Verbindung
Gerätesteuerung mit I/O Modul
1 Relaisausgänge des I/O-
Moduls*
• 6 digitale Ausgänge
2 I/O-Modul
3 Anschlüsse der I/O-Leitungen
* Die 2 analogen Ausgänge werden nicht benötigt, da in der Control Touch
Steuerung bereits zwei Analogausgänge für die Druck- und Niveaumessung
enthalten sind.
Einstellungen der Abschlusswiderstände
Jumper / Schalter Einstellungen
Jumper J10 aktiviert
und J11 deaktiviert
DIP-Schalter 1 aktiviert
und 2 deaktiviert
4 Steuerung Control Touch
5 RS-485-Verbindung
6 Optionale RS-485-Verbindung
• Master - Slave
• Feldbus
I/O-Modul Control Touch
X ---
--- ---
--- X
--- ---
Variomat 140 — 25.09.2020 - Rev. A
I/O-Modul (optionales Erweiterungsmodul)
Gerätesteuerungen und I/O-Modul in der Master-Slave Funktion
Steuerung Control Touch in
1
der Master-Funktion
2 I/O-Modul für die Master-
Funktion
3 Steuerung Control Touch in
der Slave-Funktion
Master-Funktion
Einstellungen der Abschlusswiderstände
Jumper / Schalter Einstellungen
Jumper J10 aktiviert
und J11 deaktiviert
DIP-Schalter 1 aktiviert
und 2 deaktiviert
Slave-Funktion
Einstellungen der Abschlusswiderstände
Jumper /
Einstellungen
Schalter
Jumper J10 aktiviert
und J11 deaktiviert
DIP-Schalter 1 aktiviert
und 2 deaktiviert
5.2.2 Einstellung der Moduladresse
Einstellung der Moduladresse auf der Grundplatine des I/O-Moduls
1 DIP-Schalter
Position der DIP-Schalter
DIP-Schalter 1 – 4: •
•
DIP-Schalter 5: •
DIP-Schalter 6 – 8: •
•
Stellen Sie mit den DIP-Schaltern 1 – 4 die Moduladresse ein.
Gehen Sie wie folgt vor:
1. Ziehen Sie den Netzstecker vom I/O-Modul.
2. Öffnen Sie den Gehäusedeckel.
3. Stellen Sie die DIP-Schalter 1 – 4 auf die Position ON oder Off.
I/O-Modul für die Slave-
4
Funktion
5 I/O-Modul zur Erweiterung
I/O-Modul Control Touch
X ---
--- ---
--- X
--- ---
I/O-Modul zur Control
I/O-Modul
Erweiterung Touch
--- X
X ---
--- ---
--- ---
Für die Einstellung der Moduladresse
Variable Einstellung auf ON oder OFF
Dauerhaft auf Position ON
Für interne Testzwecke
Während des Betriebs auf Position OFF
Deutsch — 7
---
---
