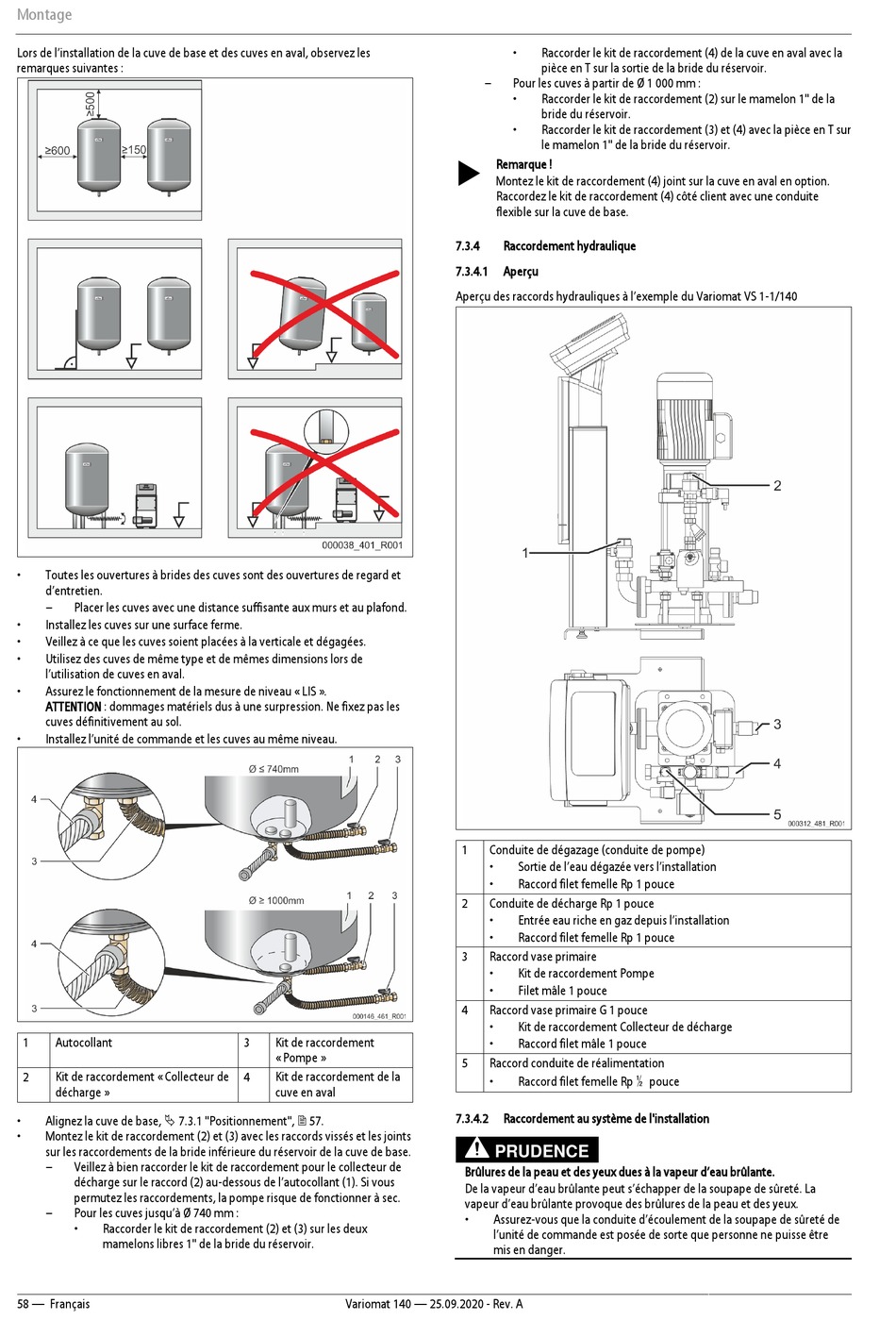

Montage
Lors de l'installation de la cuve de base et des cuves en aval, observez les
remarques suivantes :
•
Toutes les ouvertures à brides des cuves sont des ouvertures de regard et
d'entretien.
–
Placer les cuves avec une distance suffisante aux murs et au plafond.
•
Installez les cuves sur une surface ferme.
•
Veillez à ce que les cuves soient placées à la verticale et dégagées.
•
Utilisez des cuves de même type et de mêmes dimensions lors de
l'utilisation de cuves en aval.
•
Assurez le fonctionnement de la mesure de niveau « LIS ».
ATTENTION : dommages matériels dus à une surpression. Ne fixez pas les
cuves définitivement au sol.
•
Installez l'unité de commande et les cuves au même niveau.
1
Autocollant
2
Kit de raccordement « Collecteur de
décharge »
•
Alignez la cuve de base, 7.3.1 "Positionnement", 57.
•
Montez le kit de raccordement (2) et (3) avec les raccords vissés et les joints
sur les raccordements de la bride inférieure du réservoir de la cuve de base.
–
Veillez à bien raccorder le kit de raccordement pour le collecteur de
décharge sur le raccord (2) au-dessous de l'autocollant (1). Si vous
permutez les raccordements, la pompe risque de fonctionner à sec.
–
Pour les cuves jusqu'à Ø 740 mm :
•
Raccorder le kit de raccordement (2) et (3) sur les deux
mamelons libres 1" de la bride du réservoir.
58 — Français
3
Kit de raccordement
« Pompe »
4
Kit de raccordement de la
cuve en aval
Variomat 140 — 25.09.2020 - Rev. A
•
Raccorder le kit de raccordement (4) de la cuve en aval avec la
pièce en T sur la sortie de la bride du réservoir.
–
Pour les cuves à partir de Ø 1 000 mm :
•
Raccorder le kit de raccordement (2) sur le mamelon 1" de la
bride du réservoir.
•
Raccorder le kit de raccordement (3) et (4) avec la pièce en T sur
le mamelon 1" de la bride du réservoir.
Remarque !
Montez le kit de raccordement (4) joint sur la cuve en aval en option.
Raccordez le kit de raccordement (4) côté client avec une conduite
flexible sur la cuve de base.
7.3.4
Raccordement hydraulique
7.3.4.1
Aperçu
Aperçu des raccords hydrauliques à l'exemple du Variomat VS 1-1/140
1
Conduite de dégazage (conduite de pompe)
•
Sortie de l'eau dégazée vers l'installation
•
Raccord filet femelle Rp 1 pouce
2
Conduite de décharge Rp 1 pouce
•
Entrée eau riche en gaz depuis l'installation
•
Raccord filet femelle Rp 1 pouce
3
Raccord vase primaire
•
Kit de raccordement Pompe
•
Filet mâle 1 pouce
4
Raccord vase primaire G 1 pouce
•
Kit de raccordement Collecteur de décharge
•
Raccord filet mâle 1 pouce
5
Raccord conduite de réalimentation
•
Raccord filet femelle Rp ½ pouce
7.3.4.2
Raccordement au système de l'installation
PRUDENCE
Brûlures de la peau et des yeux dues à la vapeur d'eau brûlante.
De la vapeur d'eau brûlante peut s'échapper de la soupape de sûreté. La
vapeur d'eau brûlante provoque des brûlures de la peau et des yeux.
•
Assurez-vous que la conduite d'écoulement de la soupape de sûreté de
l'unité de commande est posée de sorte que personne ne puisse être
mis en danger.
