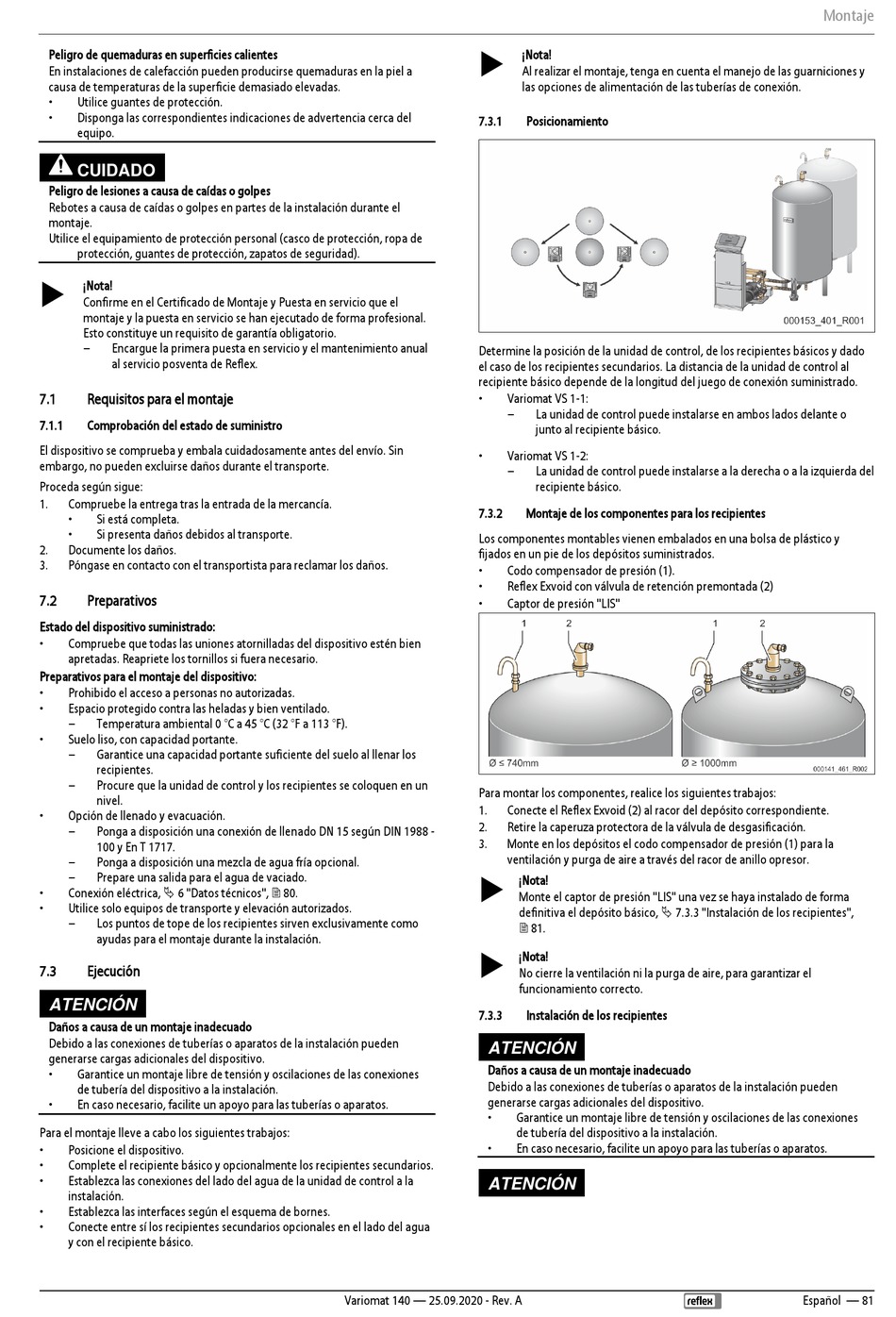

Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
•
Utilice guantes de protección.
•
Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
CUIDADO
Peligro de lesiones a causa de caídas o golpes
Rebotes a causa de caídas o golpes en partes de la instalación durante el
montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).
¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
–
Encargue la primera puesta en servicio y el mantenimiento anual
al servicio posventa de Reflex.
7.1
Requisitos para el montaje
7.1.1
Comprobación del estado de suministro
El dispositivo se comprueba y embala cuidadosamente antes del envío. Sin
embargo, no pueden excluirse daños durante el transporte.
Proceda según sigue:
1.
Compruebe la entrega tras la entrada de la mercancía.
•
Si está completa.
•
Si presenta daños debidos al transporte.
2.
Documente los daños.
3.
Póngase en contacto con el transportista para reclamar los daños.
7.2
Preparativos
Estado del dispositivo suministrado:
•
Compruebe que todas las uniones atornilladas del dispositivo estén bien
apretadas. Reapriete los tornillos si fuera necesario.
Preparativos para el montaje del dispositivo:
•
Prohibido el acceso a personas no autorizadas.
•
Espacio protegido contra las heladas y bien ventilado.
–
Temperatura ambiental 0 °C a 45 °C (32 °F a 113 °F).
•
Suelo liso, con capacidad portante.
–
Garantice una capacidad portante suficiente del suelo al llenar los
recipientes.
–
Procure que la unidad de control y los recipientes se coloquen en un
nivel.
•
Opción de llenado y evacuación.
–
Ponga a disposición una conexión de llenado DN 15 según DIN 1988 -
100 y En T 1717.
–
Ponga a disposición una mezcla de agua fría opcional.
–
Prepare una salida para el agua de vaciado.
•
Conexión eléctrica, 6 "Datos técnicos", 80.
•
Utilice solo equipos de transporte y elevación autorizados.
–
Los puntos de tope de los recipientes sirven exclusivamente como
ayudas para el montaje durante la instalación.
7.3
Ejecución
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del dispositivo.
•
Garantice un montaje libre de tensión y oscilaciones de las conexiones
de tubería del dispositivo a la instalación.
•
En caso necesario, facilite un apoyo para las tuberías o aparatos.
Para el montaje lleve a cabo los siguientes trabajos:
•
Posicione el dispositivo.
•
Complete el recipiente básico y opcionalmente los recipientes secundarios.
•
Establezca las conexiones del lado del agua de la unidad de control a la
instalación.
•
Establezca las interfaces según el esquema de bornes.
•
Conecte entre sí los recipientes secundarios opcionales en el lado del agua
y con el recipiente básico.
7.3.1
Determine la posición de la unidad de control, de los recipientes básicos y dado
el caso de los recipientes secundarios. La distancia de la unidad de control al
recipiente básico depende de la longitud del juego de conexión suministrado.
•
Variomat VS 1-1:
–
•
Variomat VS 1-2:
–
7.3.2
Los componentes montables vienen embalados en una bolsa de plástico y
fijados en un pie de los depósitos suministrados.
•
Codo compensador de presión (1).
•
Reflex Exvoid con válvula de retención premontada (2)
•
Captor de presión "LIS"
Para montar los componentes, realice los siguientes trabajos:
1.
Conecte el Reflex Exvoid (2) al racor del depósito correspondiente.
2.
Retire la caperuza protectora de la válvula de desgasificación.
3.
Monte en los depósitos el codo compensador de presión (1) para la
ventilación y purga de aire a través del racor de anillo opresor.
7.3.3
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del dispositivo.
•
•
ATENCIÓN
Variomat 140 — 25.09.2020 - Rev. A
¡Nota!
Al realizar el montaje, tenga en cuenta el manejo de las guarniciones y
las opciones de alimentación de las tuberías de conexión.
Posicionamiento
La unidad de control puede instalarse en ambos lados delante o
junto al recipiente básico.
La unidad de control puede instalarse a la derecha o a la izquierda del
recipiente básico.
Montaje de los componentes para los recipientes
¡Nota!
Monte el captor de presión "LIS" una vez se haya instalado de forma
definitiva el depósito básico, 7.3.3 "Instalación de los recipientes",
81.
¡Nota!
No cierre la ventilación ni la purga de aire, para garantizar el
funcionamiento correcto.
Instalación de los recipientes
Garantice un montaje libre de tensión y oscilaciones de las conexiones
de tubería del dispositivo a la instalación.
En caso necesario, facilite un apoyo para las tuberías o aparatos.
Montaje
Español — 81
