8.6

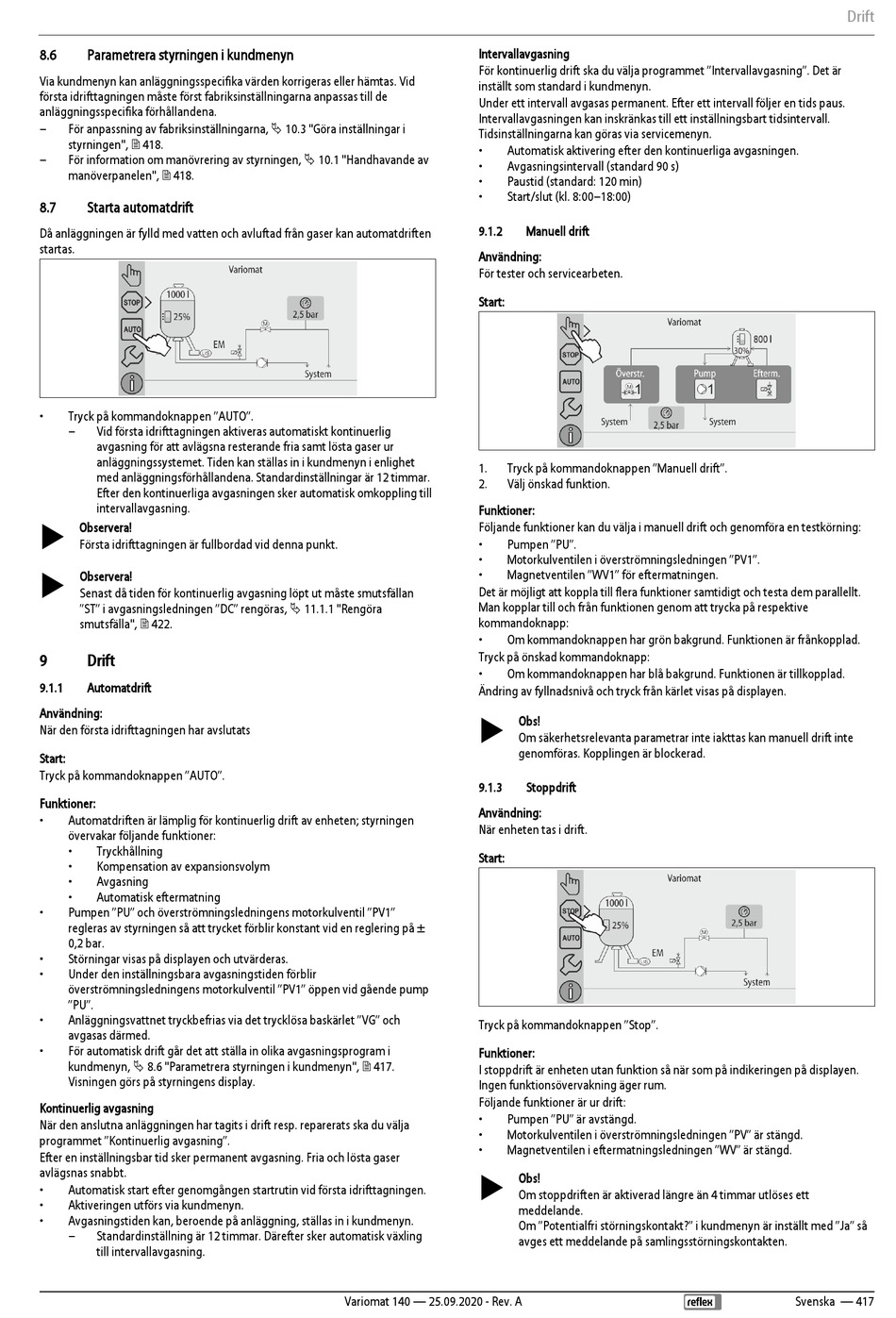

Parametrera styrningen i kundmenyn
Via kundmenyn kan anläggningsspecifika värden korrigeras eller hämtas. Vid
första idrifttagningen måste först fabriksinställningarna anpassas till de
anläggningsspecifika förhållandena.
–
För anpassning av fabriksinställningarna, 10.3 "Göra inställningar i
styrningen", 418.
–
För information om manövrering av styrningen, 10.1 "Handhavande av
manöverpanelen", 418.
8.7
Starta automatdrift
Då anläggningen är fylld med vatten och avluftad från gaser kan automatdriften
startas.
•
Tryck på kommandoknappen "AUTO".
–
Vid första idrifttagningen aktiveras automatiskt kontinuerlig
avgasning för att avlägsna resterande fria samt lösta gaser ur
anläggningssystemet. Tiden kan ställas in i kundmenyn i enlighet
med anläggningsförhållandena. Standardinställningar är 12 timmar.
Efter den kontinuerliga avgasningen sker automatisk omkoppling till
intervallavgasning.
Observera!
Första idrifttagningen är fullbordad vid denna punkt.
Observera!
Senast då tiden för kontinuerlig avgasning löpt ut måste smutsfällan
"ST" i avgasningsledningen "DC" rengöras, 11.1.1 "Rengöra
smutsfälla", 422.
9
Drift
9.1.1
Automatdrift
Användning:
När den första idrifttagningen har avslutats
Start:
Tryck på kommandoknappen "AUTO".
Funktioner:
•
Automatdriften är lämplig för kontinuerlig drift av enheten; styrningen
övervakar följande funktioner:
•
Tryckhållning
•
Kompensation av expansionsvolym
•
Avgasning
•
Automatisk eftermatning
•
Pumpen "PU" och överströmningsledningens motorkulventil "PV1"
regleras av styrningen så att trycket förblir konstant vid en reglering på ±
0,2 bar.
•
Störningar visas på displayen och utvärderas.
•
Under den inställningsbara avgasningstiden förblir
överströmningsledningens motorkulventil "PV1" öppen vid gående pump
"PU".
•
Anläggningsvattnet tryckbefrias via det trycklösa baskärlet "VG" och
avgasas därmed.
•
För automatisk drift går det att ställa in olika avgasningsprogram i
kundmenyn, 8.6 "Parametrera styrningen i kundmenyn", 417.
Visningen görs på styrningens display.
Kontinuerlig avgasning
När den anslutna anläggningen har tagits i drift resp. reparerats ska du välja
programmet "Kontinuerlig avgasning".
Efter en inställningsbar tid sker permanent avgasning. Fria och lösta gaser
avlägsnas snabbt.
•
Automatisk start efter genomgången startrutin vid första idrifttagningen.
•
Aktiveringen utförs via kundmenyn.
•
Avgasningstiden kan, beroende på anläggning, ställas in i kundmenyn.
–
Standardinställning är 12 timmar. Därefter sker automatisk växling
till intervallavgasning.
Intervallavgasning
För kontinuerlig drift ska du välja programmet "Intervallavgasning". Det är
inställt som standard i kundmenyn.
Under ett intervall avgasas permanent. Efter ett intervall följer en tids paus.
Intervallavgasningen kan inskränkas till ett inställningsbart tidsintervall.
Tidsinställningarna kan göras via servicemenyn.
•
Automatisk aktivering efter den kontinuerliga avgasningen.
•
Avgasningsintervall (standard 90 s)
•
Paustid (standard: 120 min)
•
Start/slut (kl. 8:00–18:00)
9.1.2
Användning:
För tester och servicearbeten.
Start:
1.
Tryck på kommandoknappen "Manuell drift".
2.
Välj önskad funktion.
Funktioner:
Följande funktioner kan du välja i manuell drift och genomföra en testkörning:
•
Pumpen "PU".
•
Motorkulventilen i överströmningsledningen "PV1".
•
Magnetventilen "WV1" för eftermatningen.
Det är möjligt att koppla till flera funktioner samtidigt och testa dem parallellt.
Man kopplar till och från funktionen genom att trycka på respektive
kommandoknapp:
•
Om kommandoknappen har grön bakgrund. Funktionen är frånkopplad.
Tryck på önskad kommandoknapp:
•
Om kommandoknappen har blå bakgrund. Funktionen är tillkopplad.
Ändring av fyllnadsnivå och tryck från kärlet visas på displayen.
9.1.3
Användning:
När enheten tas i drift.
Start:
Tryck på kommandoknappen "Stop".
Funktioner:
I stoppdrift är enheten utan funktion så när som på indikeringen på displayen.
Ingen funktionsövervakning äger rum.
Följande funktioner är ur drift:
•
Pumpen "PU" är avstängd.
•
Motorkulventilen i överströmningsledningen "PV" är stängd.
•
Magnetventilen i eftermatningsledningen "WV" är stängd.
Variomat 140 — 25.09.2020 - Rev. A
Manuell drift
Obs!
Om säkerhetsrelevanta parametrar inte iakttas kan manuell drift inte
genomföras. Kopplingen är blockerad.
Stoppdrift
Obs!
Om stoppdriften är aktiverad längre än 4 timmar utlöses ett
meddelande.
Om "Potentialfri störningskontakt?" i kundmenyn är inställt med "Ja" så
avges ett meddelande på samlingsstörningskontakten.
Drift
Svenska — 417
