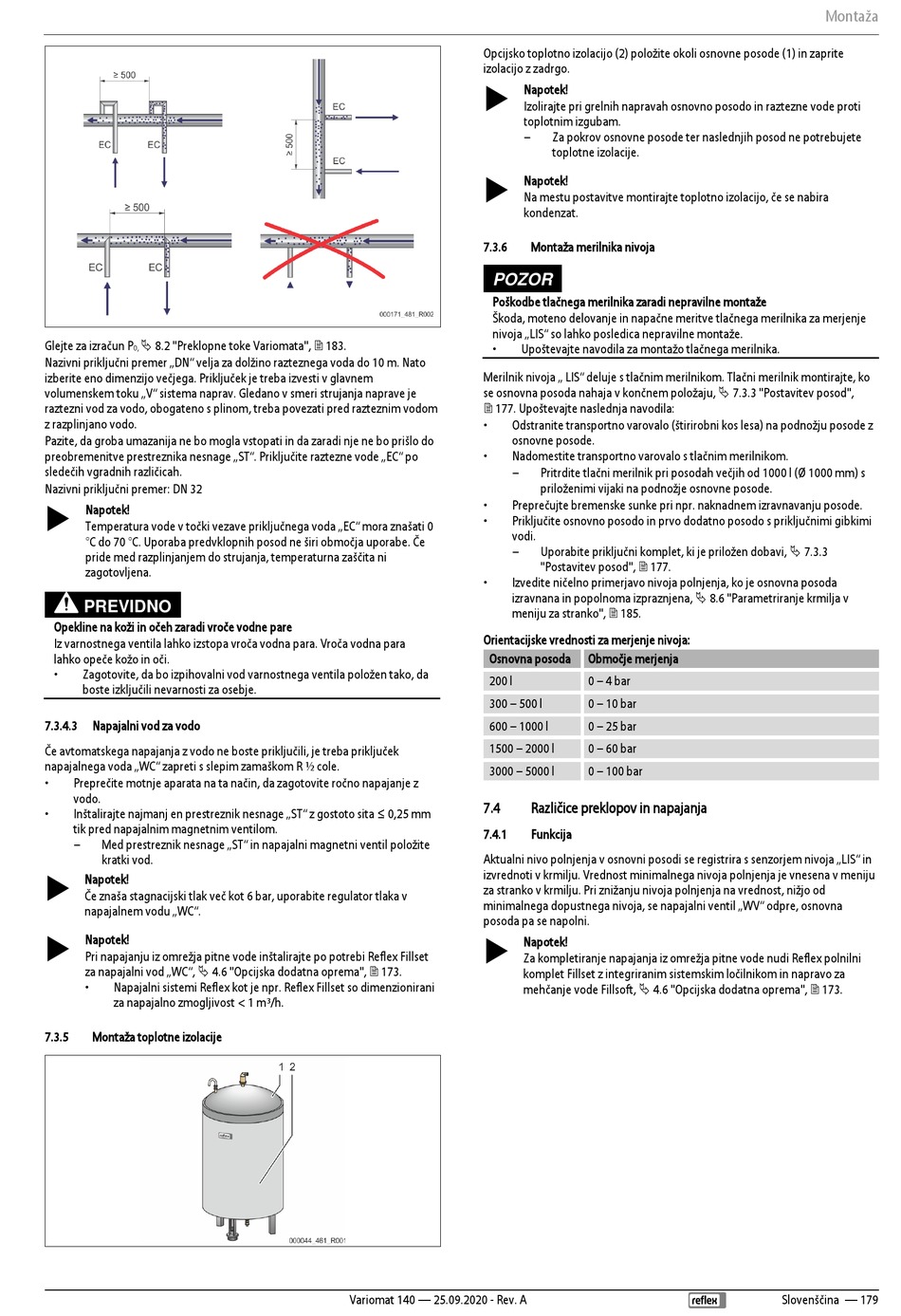

Glejte za izračun P  8.2 "Preklopne toke Variomata",  183.
0,
Nazivni priključni premer „DN" velja za dolžino razteznega voda do 10 m. Nato
izberite eno dimenzijo večjega. Priključek je treba izvesti v glavnem
volumenskem toku „V" sistema naprav. Gledano v smeri strujanja naprave je
raztezni vod za vodo, obogateno s plinom, treba povezati pred razteznim vodom
z razplinjano vodo.
Pazite, da groba umazanija ne bo mogla vstopati in da zaradi nje ne bo prišlo do
preobremenitve prestreznika nesnage „ST". Priključite raztezne vode „EC" po
sledečih vgradnih različicah.
Nazivni priključni premer: DN 32
 Napotek!
Temperatura vode v točki vezave priključnega voda „EC" mora znašati 0
°C do 70 °C. Uporaba predvklopnih posod ne širi območja uporabe. Če
pride med razplinjanjem do strujanja, temperaturna zaščita ni
zagotovljena.
PREVIDNO
Opekline na koži in očeh zaradi vroče vodne pare
Iz varnostnega ventila lahko izstopa vroča vodna para. Vroča vodna para
lahko opeče kožo in oči.
• Zagotovite, da bo izpihovalni vod varnostnega ventila položen tako, da
boste izključili nevarnosti za osebje.
7.3.4.3 Napajalni vod za vodo
Če avtomatskega napajanja z vodo ne boste priključili, je treba priključek
napajalnega voda „WC" zapreti s slepim zamaškom R ½ cole.
• Preprečite motnje aparata na ta način, da zagotovite ročno napajanje z
vodo.
• Inštalirajte najmanj en prestreznik nesnage „ST" z gostoto sita ≤ 0,25 mm
tik pred napajalnim magnetnim ventilom.
– Med prestreznik nesnage „ST" in napajalni magnetni ventil položite
kratki vod.

Napotek!
Če znaša stagnacijski tlak več kot 6 bar, uporabite regulator tlaka v
napajalnem vodu „WC".
 Napotek!
Pri napajanju iz omrežja pitne vode inštalirajte po potrebi Reflex Fillset
za napajalni vod „WC",  4.6 "Opcijska dodatna oprema",  173.
• Napajalni sistemi Reflex kot je npr. Reflex Fillset so dimenzionirani
za napajalno zmogljivost < 1 m³/h.
7.3.5 Montaža toplotne izolacije
Opcijsko toplotno izolacijo (2) položite okoli osnovne posode (1) in zaprite
izolacijo z zadrgo.


7.3.6
POZOR
Poškodbe tlačnega merilnika zaradi nepravilne montaže
Škoda, moteno delovanje in napačne meritve tlačnega merilnika za merjenje
nivoja „LIS" so lahko posledica nepravilne montaže.
•
Merilnik nivoja „ LIS" deluje s tlačnim merilnikom. Tlačni merilnik montirajte, ko
se osnovna posoda nahaja v končnem položaju,  7.3.3 "Postavitev posod",
 177. Upoštevajte naslednja navodila:
• Odstranite transportno varovalo (štirirobni kos lesa) na podnožju posode z
osnovne posode.
• Nadomestite transportno varovalo s tlačnim merilnikom.
–
• Preprečujte bremenske sunke pri npr. naknadnem izravnavanju posode.
• Priključite osnovno posodo in prvo dodatno posodo s priključnimi gibkimi
vodi.
–
• Izvedite ničelno primerjavo nivoja polnjenja, ko je osnovna posoda
izravnana in popolnoma izpraznjena,  8.6 "Parametriranje krmilja v
meniju za stranko",  185.
Orientacijske vrednosti za merjenje nivoja:
Osnovna posoda
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4
7.4.1
Aktualni nivo polnjenja v osnovni posodi se registrira s senzorjem nivoja „LIS" in
izvrednoti v krmilju. Vrednost minimalnega nivoja polnjenja je vnesena v meniju
za stranko v krmilju. Pri znižanju nivoja polnjenja na vrednost, nižjo od
minimalnega dopustnega nivoja, se napajalni ventil „WV" odpre, osnovna
posoda pa se napolni.

Variomat 140 — 25.09.2020 - Rev. A
Napotek!
Izolirajte pri grelnih napravah osnovno posodo in raztezne vode proti
toplotnim izgubam.
– Za pokrov osnovne posode ter naslednjih posod ne potrebujete
toplotne izolacije.
Napotek!
Na mestu postavitve montirajte toplotno izolacijo, če se nabira
kondenzat.
Montaža merilnika nivoja
Upoštevajte navodila za montažo tlačnega merilnika.
Pritrdite tlačni merilnik pri posodah večjih od 1000 l (Ø 1000 mm) s
priloženimi vijaki na podnožje osnovne posode.
Uporabite priključni komplet, ki je priložen dobavi,  7.3.3
"Postavitev posod",  177.
Območje merjenja
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
Različice preklopov in napajanja
Funkcija
Napotek!
Za kompletiranje napajanja iz omrežja pitne vode nudi Reflex polnilni
komplet Fillset z integriranim sistemskim ločilnikom in napravo za
mehčanje vode Fillsoft,  4.6 "Opcijska dodatna oprema",  173.
Montaža
