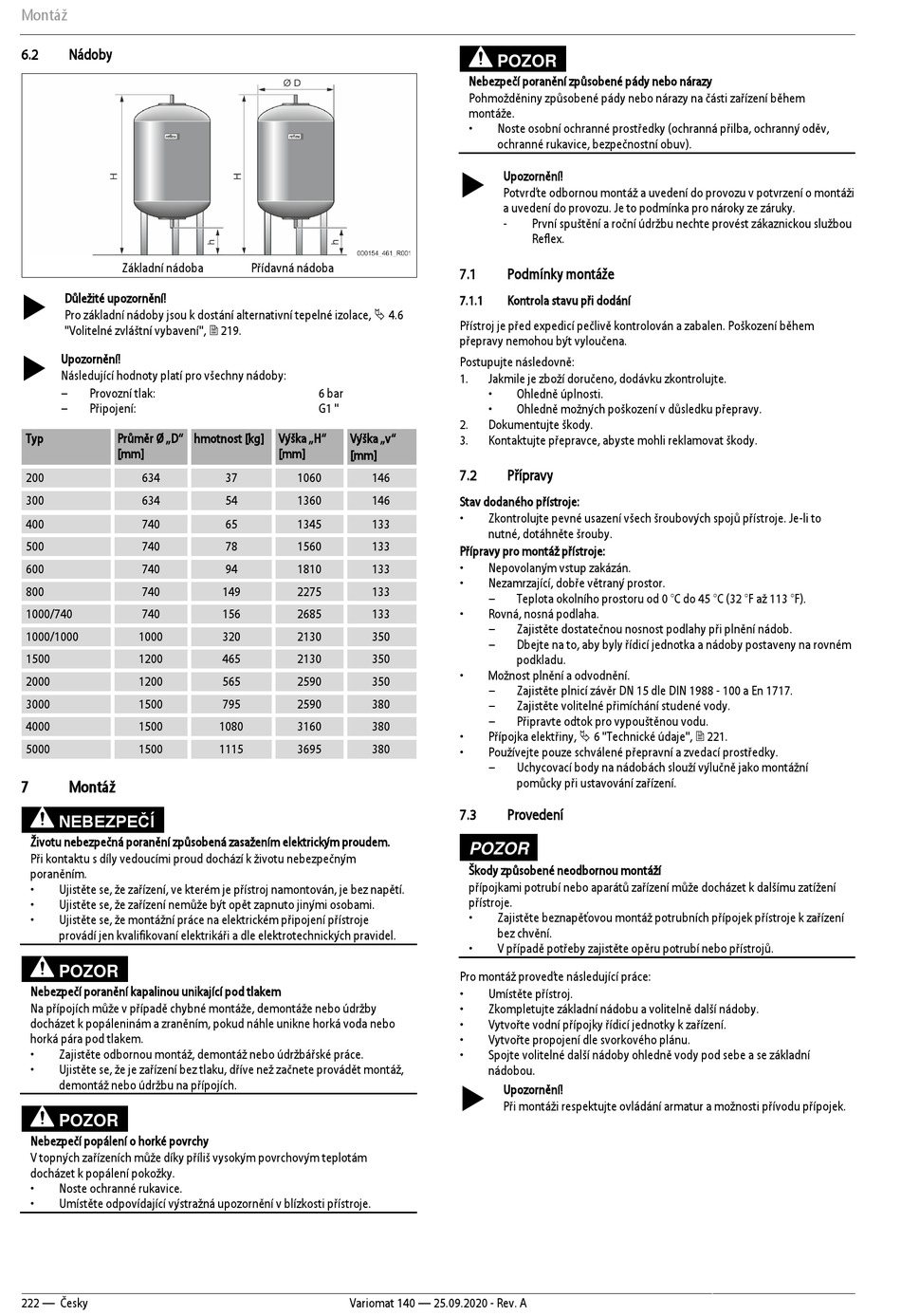

Montáž
6.2
Nádoby
Základní nádoba
Důležité upozornění!
Pro základní nádoby jsou k dostání alternativní tepelné izolace, 4.6
"Volitelné zvláštní vybavení", 219.
Upozornění!
Následující hodnoty platí pro všechny nádoby:
–
Provozní tlak:
–
Připojení:
Typ
Průměr Ø „D"
[mm]
200
634
300
634
400
740
500
740
600
740
800
740
1000/740
740
1000/1000
1000
1500
1200
2000
1200
3000
1500
4000
1500
5000
1500
7
Montáž
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
•
Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
•
Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
•
Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
•
Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
•
Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět montáž,
demontáž nebo údržbu na přípojích.
POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám
docházet k popálení pokožky.
•
Noste ochranné rukavice.
•
Umístěte odpovídající výstražná upozornění v blízkosti přístroje.
222 — Česky
Přídavná nádoba
6 bar
G1 "
hmotnost [kg]
Výška „H"
Výška „v"
[mm]
[mm]
37
1060
54
1360
65
1345
78
1560
94
1810
149
2275
156
2685
320
2130
465
2130
565
2590
795
2590
1080
3160
1115
3695
Variomat 140 — 25.09.2020 - Rev. A
POZOR
Nebezpečí poranění způsobené pády nebo nárazy
Pohmožděniny způsobené pády nebo nárazy na části zařízení během
montáže.
•
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
Upozornění!
Potvrďte odbornou montáž a uvedení do provozu v potvrzení o montáži
a uvedení do provozu. Je to podmínka pro nároky ze záruky.
-
První spuštění a roční údržbu nechte provést zákaznickou službou
Reflex.
7.1
Podmínky montáže
7.1.1
Kontrola stavu při dodání
Přístroj je před expedicí pečlivě kontrolován a zabalen. Poškození během
přepravy nemohou být vyloučena.
Postupujte následovně:
1.
Jakmile je zboží doručeno, dodávku zkontrolujte.
•
Ohledně úplnosti.
•
Ohledně možných poškození v důsledku přepravy.
2.
Dokumentujte škody.
3.
Kontaktujte přepravce, abyste mohli reklamovat škody.
7.2
Přípravy
146
146
Stav dodaného přístroje:
•
Zkontrolujte pevné usazení všech šroubových spojů přístroje. Je-li to
133
nutné, dotáhněte šrouby.
133
Přípravy pro montáž přístroje:
•
Nepovolaným vstup zakázán.
133
•
Nezamrzající, dobře větraný prostor.
133
–
Teplota okolního prostoru od 0 °C do 45 °C (32 °F až 113 °F).
133
•
Rovná, nosná podlaha.
–
Zajistěte dostatečnou nosnost podlahy při plnění nádob.
350
–
Dbejte na to, aby byly řídicí jednotka a nádoby postaveny na rovném
350
podkladu.
•
Možnost plnění a odvodnění.
350
–
Zajistěte plnicí závěr DN 15 dle DIN 1988 - 100 a En 1717.
380
–
Zajistěte volitelné přimíchání studené vody.
–
Připravte odtok pro vypouštěnou vodu.
380
Přípojka elektřiny, 6 "Technické údaje", 221.
•
380
•
Používejte pouze schválené přepravní a zvedací prostředky.
–
Uchycovací body na nádobách slouží výlučně jako montážní
pomůcky při ustavování zařízení.
7.3
Provedení
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
•
Zajistěte beznapěťovou montáž potrubních přípojek přístroje k zařízení
bez chvění.
•
V případě potřeby zajistěte opěru potrubí nebo přístrojů.
Pro montáž proveďte následující práce:
•
Umístěte přístroj.
•
Zkompletujte základní nádobu a volitelně další nádoby.
•
Vytvořte vodní přípojky řídicí jednotky k zařízení.
•
Vytvořte propojení dle svorkového plánu.
•
Spojte volitelné další nádoby ohledně vody pod sebe a se základní
nádobou.
Upozornění!
Při montáži respektujte ovládání armatur a možnosti přívodu přípojek.
