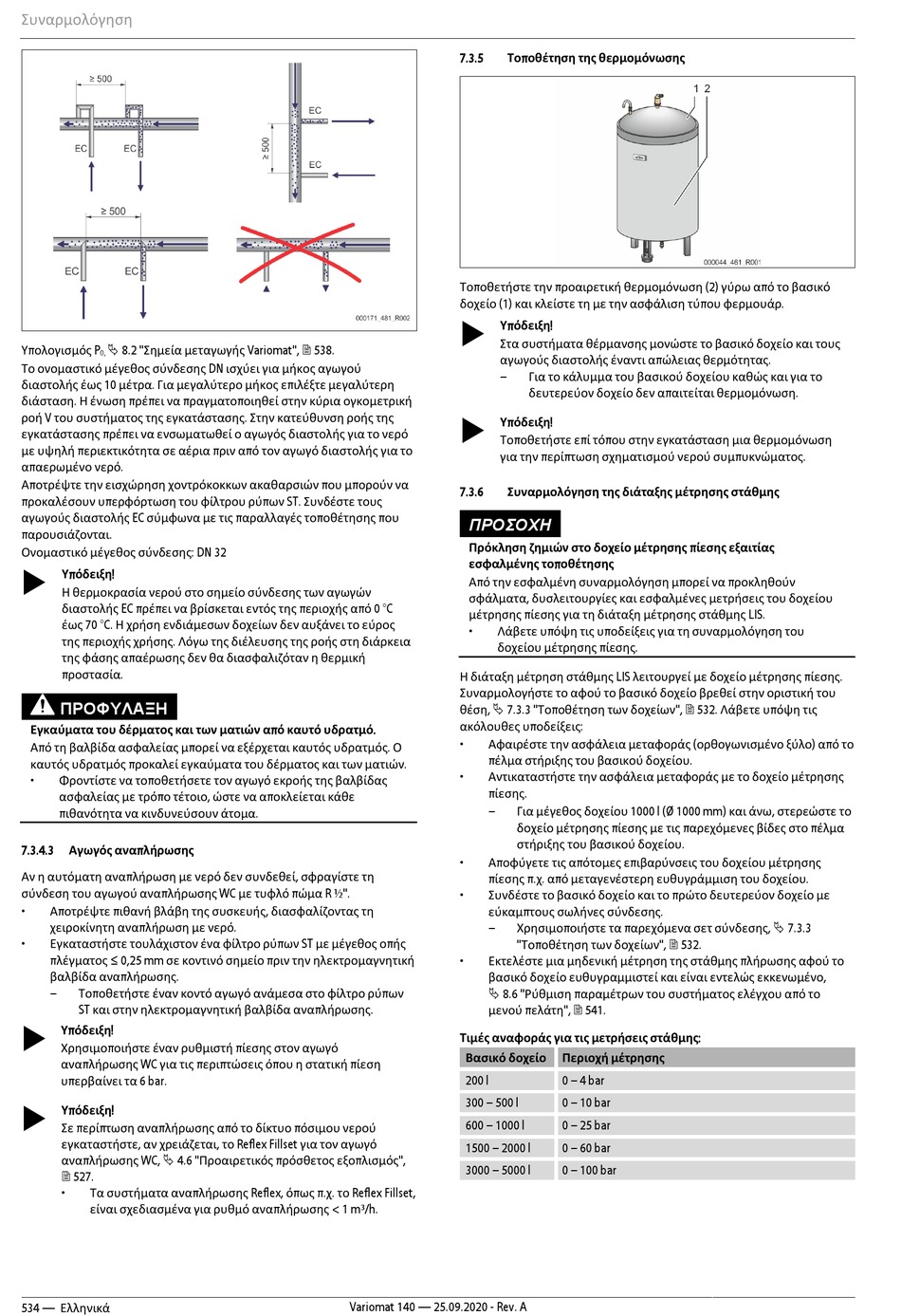

Συναρμολόγηση
Υπολογισμός P
8.2 "Σημεία μεταγωγής Variomat", 538.
0,
Το ονομαστικό μέγεθος σύνδεσης DN ισχύει για μήκος αγωγού
διαστολής έως 10 μέτρα. Για μεγαλύτερο μήκος επιλέξτε μεγαλύτερη
διάσταση. Η ένωση πρέπει να πραγματοποιηθεί στην κύρια ογκομετρική
ροή V του συστήματος της εγκατάστασης. Στην κατεύθυνση ροής της
εγκατάστασης πρέπει να ενσωματωθεί ο αγωγός διαστολής για το νερό
με υψηλή περιεκτικότητα σε αέρια πριν από τον αγωγό διαστολής για το
απαερωμένο νερό.
Αποτρέψτε την εισχώρηση χοντρόκοκκων ακαθαρσιών που μπορούν να
προκαλέσουν υπερφόρτωση του φίλτρου ρύπων ST. Συνδέστε τους
αγωγούς διαστολής EC σύμφωνα με τις παραλλαγές τοποθέτησης που
παρουσιάζονται.
Ονομαστικό μέγεθος σύνδεσης: DN 32
Υπόδειξη!
Η θερμοκρασία νερού στο σημείο σύνδεσης των αγωγών
διαστολής EC πρέπει να βρίσκεται εντός της περιοχής από 0 °C
έως 70 °C. Η χρήση ενδιάμεσων δοχείων δεν αυξάνει το εύρος
της περιοχής χρήσης. Λόγω της διέλευσης της ροής στη διάρκεια
της φάσης απαέρωσης δεν θα διασφαλιζόταν η θερμική
προστασία.
ΠΡΟΦΥΛΑΞΗ
Εγκαύματα του δέρματος και των ματιών από καυτό υδρατμό.
Από τη βαλβίδα ασφαλείας μπορεί να εξέρχεται καυτός υδρατμός. Ο
καυτός υδρατμός προκαλεί εγκαύματα του δέρματος και των ματιών.
•
Φροντίστε να τοποθετήσετε τον αγωγό εκροής της βαλβίδας
ασφαλείας με τρόπο τέτοιο, ώστε να αποκλείεται κάθε
πιθανότητα να κινδυνεύσουν άτομα.
7.3.4.3
Αγωγός αναπλήρωσης
Αν η αυτόματη αναπλήρωση με νερό δεν συνδεθεί, σφραγίστε τη
σύνδεση του αγωγού αναπλήρωσης WC με τυφλό πώμα R ½".
•
Αποτρέψτε πιθανή βλάβη της συσκευής, διασφαλίζοντας τη
χειροκίνητη αναπλήρωση με νερό.
•
Εγκαταστήστε τουλάχιστον ένα φίλτρο ρύπων ST με μέγεθος οπής
πλέγματος ≤ 0,25 mm σε κοντινό σημείο πριν την ηλεκτρομαγνητική
βαλβίδα αναπλήρωσης.
–
Τοποθετήστε έναν κοντό αγωγό ανάμεσα στο φίλτρο ρύπων
ST και στην ηλεκτρομαγνητική βαλβίδα αναπλήρωσης.
Υπόδειξη!
Χρησιμοποιήστε έναν ρυθμιστή πίεσης στον αγωγό
αναπλήρωσης WC για τις περιπτώσεις όπου η στατική πίεση
υπερβαίνει τα 6 bar.
Υπόδειξη!
Σε περίπτωση αναπλήρωσης από το δίκτυο πόσιμου νερού
εγκαταστήστε, αν χρειάζεται, το Reflex Fillset για τον αγωγό
αναπλήρωσης WC, 4.6 "Προαιρετικός πρόσθετος εξοπλισμός",
527.
•
Τα συστήματα αναπλήρωσης Reflex, όπως π.χ. το Reflex Fillset,
είναι σχεδιασμένα για ρυθμό αναπλήρωσης < 1 m³/h.
534 — Ελληνικά
7.3.5
Τοποθέτηση της θερμομόνωσης
Τοποθετήστε την προαιρετική θερμομόνωση (2) γύρω από το βασικό
δοχείο (1) και κλείστε τη με την ασφάλιση τύπου φερμουάρ.
Υπόδειξη!
Στα συστήματα θέρμανσης μονώστε το βασικό δοχείο και τους
αγωγούς διαστολής έναντι απώλειας θερμότητας.
–
Υπόδειξη!
Τοποθετήστε επί τόπου στην εγκατάσταση μια θερμομόνωση
για την περίπτωση σχηματισμού νερού συμπυκνώματος.
7.3.6
Συναρμολόγηση της διάταξης μέτρησης στάθμης
ΠΡΟΣΟΧΗ
Πρόκληση ζημιών στο δοχείο μέτρησης πίεσης εξαιτίας
εσφαλμένης τοποθέτησης
Από την εσφαλμένη συναρμολόγηση μπορεί να προκληθούν
σφάλματα, δυσλειτουργίες και εσφαλμένες μετρήσεις του δοχείου
μέτρησης πίεσης για τη διάταξη μέτρησης στάθμης LIS.
•
Λάβετε υπόψη τις υποδείξεις για τη συναρμολόγηση του
δοχείου μέτρησης πίεσης.
Η διάταξη μέτρηση στάθμης LIS λειτουργεί με δοχείο μέτρησης πίεσης.
Συναρμολογήστε το αφού το βασικό δοχείο βρεθεί στην οριστική του
θέση, 7.3.3 "Τοποθέτηση των δοχείων", 532. Λάβετε υπόψη τις
ακόλουθες υποδείξεις:
•
Αφαιρέστε την ασφάλεια μεταφοράς (ορθογωνισμένο ξύλο) από το
πέλμα στήριξης του βασικού δοχείου.
•
Αντικαταστήστε την ασφάλεια μεταφοράς με το δοχείο μέτρησης
πίεσης.
–
Για μέγεθος δοχείου 1000 l (Ø 1000 mm) και άνω, στερεώστε το
δοχείο μέτρησης πίεσης με τις παρεχόμενες βίδες στο πέλμα
στήριξης του βασικού δοχείου.
•
Αποφύγετε τις απότομες επιβαρύνσεις του δοχείου μέτρησης
πίεσης π.χ. από μεταγενέστερη ευθυγράμμιση του δοχείου.
•
Συνδέστε το βασικό δοχείο και το πρώτο δευτερεύον δοχείο με
εύκαμπτους σωλήνες σύνδεσης.
–
Χρησιμοποιήστε τα παρεχόμενα σετ σύνδεσης, 7.3.3
"Τοποθέτηση των δοχείων", 532.
•
Εκτελέστε μια μηδενική μέτρηση της στάθμης πλήρωσης αφού το
βασικό δοχείο ευθυγραμμιστεί και είναι εντελώς εκκενωμένο,
8.6 "Ρύθμιση παραμέτρων του συστήματος ελέγχου από το
μενού πελάτη", 541.
Τιμές αναφοράς για τις μετρήσεις στάθμης:
Βασικό δοχείο
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
