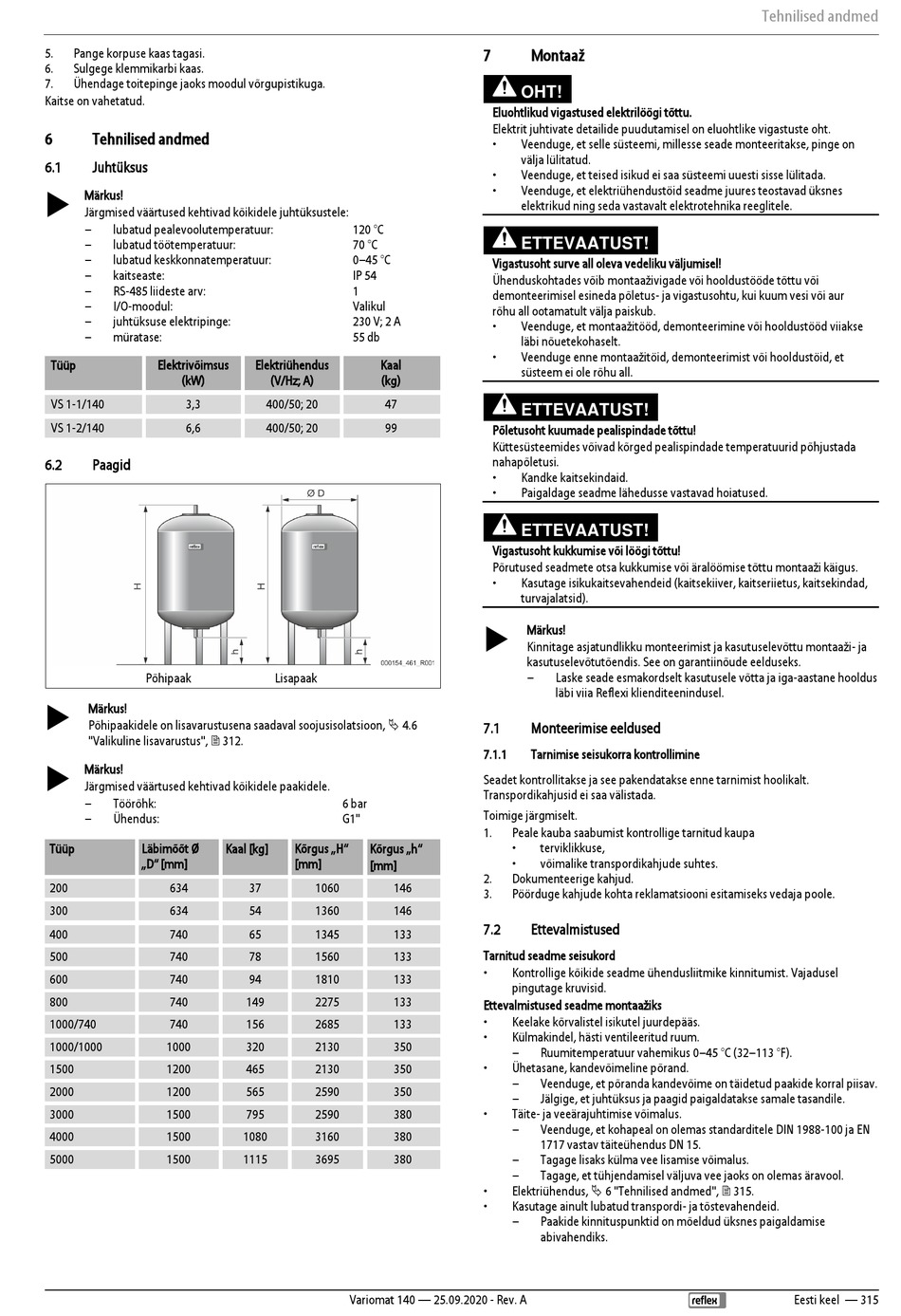

5.
Pange korpuse kaas tagasi.
6.
Sulgege klemmikarbi kaas.
7.
Ühendage toitepinge jaoks moodul võrgupistikuga.
Kaitse on vahetatud.
6
Tehnilised andmed
6.1
Juhtüksus
Märkus!
Järgmised väärtused kehtivad kõikidele juhtüksustele:
–
lubatud pealevoolutemperatuur:
–
lubatud töötemperatuur:
–
lubatud keskkonnatemperatuur:
–
kaitseaste:
–
RS-485 liideste arv:
–
I/O-moodul:
–
juhtüksuse elektripinge:
–
müratase:
Elektrivõimsus
Tüüp
(kW)
VS 1-1/140
3,3
VS 1-2/140
6,6
6.2
Paagid
Põhipaak
Märkus!
Põhipaakidele on lisavarustusena saadaval soojusisolatsioon, 4.6
"Valikuline lisavarustus", 312.
Märkus!
Järgmised väärtused kehtivad kõikidele paakidele.
–
Töörõhk:
–
Ühendus:
Tüüp
Läbimõõt Ø
„D" [mm]
200
634
300
634
400
740
500
740
600
740
800
740
1000/740
740
1000/1000
1000
1500
1200
2000
1200
3000
1500
4000
1500
5000
1500
120 °C
70 °C
0–45 °C
IP 54
1
Valikul
230 V; 2 A
55 db
Elektriühendus
Kaal
(V/Hz; A)
(kg)
400/50; 20
47
400/50; 20
99
Lisapaak
6 bar
G1"
Kaal [kg]
Kõrgus „H"
Kõrgus „h"
[mm]
[mm]
37
1060
146
54
1360
146
65
1345
133
78
1560
133
94
1810
133
149
2275
133
156
2685
133
320
2130
350
465
2130
350
565
2590
350
795
2590
380
1080
3160
380
1115
3695
380
Variomat 140 — 25.09.2020 - Rev. A
7
Montaaž
OHT!
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
•
Veenduge, et selle süsteemi, millesse seade monteeritakse, pinge on
välja lülitatud.
•
Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
•
Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt elektrotehnika reeglitele.
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur
rõhu all ootamatult välja paiskub.
•
Veenduge, et montaažitööd, demonteerimine või hooldustööd viiakse
läbi nõuetekohaselt.
•
Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
süsteem ei ole rõhu all.
ETTEVAATUST!
Põletusoht kuumade pealispindade tõttu!
Küttesüsteemides võivad kõrged pealispindade temperatuurid põhjustada
nahapõletusi.
•
Kandke kaitsekindaid.
•
Paigaldage seadme lähedusse vastavad hoiatused.
ETTEVAATUST!
Vigastusoht kukkumise või löögi tõttu!
Põrutused seadmete otsa kukkumise või äralöömise tõttu montaaži käigus.
•
Kasutage isikukaitsevahendeid (kaitsekiiver, kaitseriietus, kaitsekindad,
turvajalatsid).
Märkus!
Kinnitage asjatundlikku monteerimist ja kasutuselevõttu montaaži- ja
kasutuselevõtutõendis. See on garantiinõude eelduseks.
–
Laske seade esmakordselt kasutusele võtta ja iga-aastane hooldus
läbi viia Reflexi klienditeenindusel.
7.1
Monteerimise eeldused
7.1.1
Tarnimise seisukorra kontrollimine
Seadet kontrollitakse ja see pakendatakse enne tarnimist hoolikalt.
Transpordikahjusid ei saa välistada.
Toimige järgmiselt.
1.
Peale kauba saabumist kontrollige tarnitud kaupa
•
terviklikkuse,
•
võimalike transpordikahjude suhtes.
2.
Dokumenteerige kahjud.
3.
Pöörduge kahjude kohta reklamatsiooni esitamiseks vedaja poole.
7.2
Ettevalmistused
Tarnitud seadme seisukord
•
Kontrollige kõikide seadme ühendusliitmike kinnitumist. Vajadusel
pingutage kruvisid.
Ettevalmistused seadme montaažiks
•
Keelake kõrvalistel isikutel juurdepääs.
•
Külmakindel, hästi ventileeritud ruum.
–
Ruumitemperatuur vahemikus 0–45 °C (32–113 °F).
•
Ühetasane, kandevõimeline põrand.
–
Veenduge, et põranda kandevõime on täidetud paakide korral piisav.
–
Jälgige, et juhtüksus ja paagid paigaldatakse samale tasandile.
•
Täite- ja veeärajuhtimise võimalus.
–
Veenduge, et kohapeal on olemas standarditele DIN 1988-100 ja EN
1717 vastav täiteühendus DN 15.
–
Tagage lisaks külma vee lisamise võimalus.
–
Tagage, et tühjendamisel väljuva vee jaoks on olemas äravool.
•
Elektriühendus, 6 "Tehnilised andmed", 315.
•
Kasutage ainult lubatud transpordi- ja tõstevahendeid.
–
Paakide kinnituspunktid on mõeldud üksnes paigaldamise
abivahendiks.
Tehnilised andmed
Eesti keel — 315
