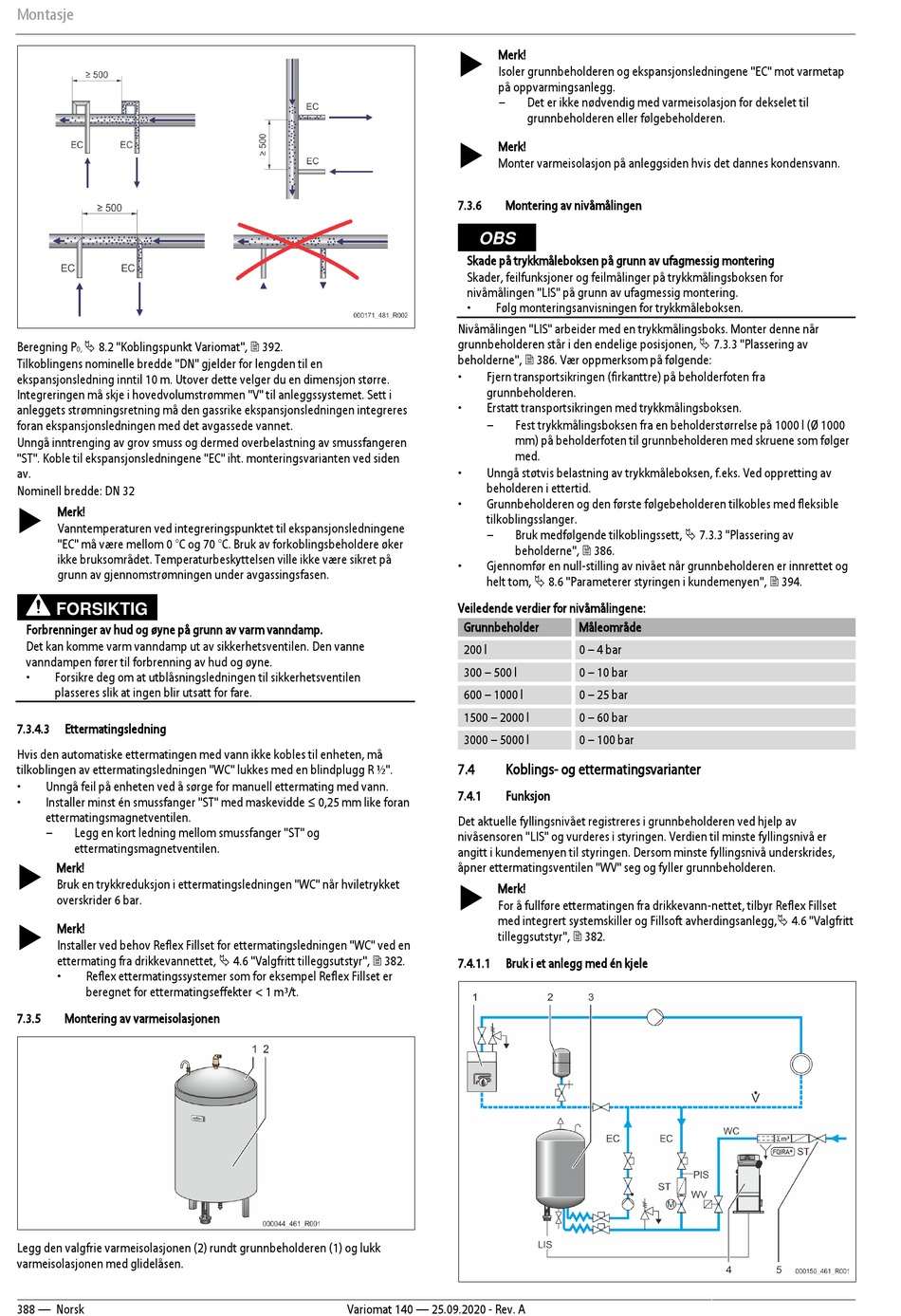

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 388

Montasje
Beregning P  8.2 "Koblingspunkt Variomat",  392.
0,
Tilkoblingens nominelle bredde "DN" gjelder for lengden til en
ekspansjonsledning inntil 10 m. Utover dette velger du en dimensjon større.
Integreringen må skje i hovedvolumstrømmen "V" til anleggssystemet. Sett i
anleggets strømningsretning må den gassrike ekspansjonsledningen integreres
foran ekspansjonsledningen med det avgassede vannet.
Unngå inntrenging av grov smuss og dermed overbelastning av smussfangeren
"ST". Koble til ekspansjonsledningene "EC" iht. monteringsvarianten ved siden
av.
Nominell bredde: DN 32
 Merk!
Vanntemperaturen ved integreringspunktet til ekspansjonsledningene
"EC" må være mellom 0 °C og 70 °C. Bruk av forkoblingsbeholdere øker
ikke bruksområdet. Temperaturbeskyttelsen ville ikke være sikret på
grunn av gjennomstrømningen under avgassingsfasen.
FORSIKTIG
Forbrenninger av hud og øyne på grunn av varm vanndamp.
Det kan komme varm vanndamp ut av sikkerhetsventilen. Den vanne
vanndampen fører til forbrenning av hud og øyne.
• Forsikre deg om at utblåsningsledningen til sikkerhetsventilen
plasseres slik at ingen blir utsatt for fare.
7.3.4.3 Ettermatingsledning
Hvis den automatiske ettermatingen med vann ikke kobles til enheten, må
tilkoblingen av ettermatingsledningen "WC" lukkes med en blindplugg R ½".
• Unngå feil på enheten ved å sørge for manuell ettermating med vann.
• Installer minst én smussfanger "ST" med maskevidde ≤ 0,25 mm like foran
ettermatingsmagnetventilen.
– Legg en kort ledning mellom smussfanger "ST" og
ettermatingsmagnetventilen.
 Merk!
Bruk en trykkreduksjon i ettermatingsledningen "WC" når hviletrykket
overskrider 6 bar.
 Merk!
Installer ved behov Reflex Fillset for ettermatingsledningen "WC" ved en
ettermating fra drikkevannettet,  4.6 "Valgfritt tilleggsutstyr",  382.
• Reflex ettermatingssystemer som for eksempel Reflex Fillset er
beregnet for ettermatingseffekter < 1 m³/t.
7.3.5 Montering av varmeisolasjonen
Legg den valgfrie varmeisolasjonen (2) rundt grunnbeholderen (1) og lukk
varmeisolasjonen med glidelåsen.
388 — Norsk
 Merk!
Isoler grunnbeholderen og ekspansjonsledningene "EC" mot varmetap
på oppvarmingsanlegg.
–
 Merk!
Monter varmeisolasjon på anleggsiden hvis det dannes kondensvann.
7.3.6 Montering av nivåmålingen
OBS
Skade på trykkmåleboksen på grunn av ufagmessig montering
Skader, feilfunksjoner og feilmålinger på trykkmålingsboksen for
nivåmålingen "LIS" på grunn av ufagmessig montering.
• Følg monteringsanvisningen for trykkmåleboksen.
Nivåmålingen "LIS" arbeider med en trykkmålingsboks. Monter denne når
grunnbeholderen står i den endelige posisjonen,  7.3.3 "Plassering av
beholderne",  386. Vær oppmerksom på følgende:
• Fjern transportsikringen (firkanttre) på beholderfoten fra
grunnbeholderen.
• Erstatt transportsikringen med trykkmålingsboksen.
– Fest trykkmålingsboksen fra en beholderstørrelse på 1000 l (Ø 1000
mm) på beholderfoten til grunnbeholderen med skruene som følger
med.
• Unngå støtvis belastning av trykkmåleboksen, f.eks. Ved oppretting av
beholderen i ettertid.
• Grunnbeholderen og den første følgebeholderen tilkobles med fleksible
tilkoblingsslanger.
– Bruk medfølgende tilkoblingssett,  7.3.3 "Plassering av
beholderne",  386.
• Gjennomfør en null-stilling av nivået når grunnbeholderen er innrettet og
helt tom,  8.6 "Parameterer styringen i kundemenyen",  394.
Veiledende verdier for nivåmålingene:
Grunnbeholder
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4 Koblings- og ettermatingsvarianter
7.4.1 Funksjon
Det aktuelle fyllingsnivået registreres i grunnbeholderen ved hjelp av
nivåsensoren "LIS" og vurderes i styringen. Verdien til minste fyllingsnivå er
angitt i kundemenyen til styringen. Dersom minste fyllingsnivå underskrides,
åpner ettermatingsventilen "WV" seg og fyller grunnbeholderen.
 Merk!
For å fullføre ettermatingen fra drikkevann-nettet, tilbyr Reflex Fillset
med integrert systemskiller og Fillsoft avherdingsanlegg, 4.6 "Valgfritt
tilleggsutstyr",  382.
7.4.1.1 Bruk i et anlegg med én kjele
Variomat 140 — 25.09.2020 - Rev. A
Det er ikke nødvendig med varmeisolasjon for dekselet til
grunnbeholderen eller følgebeholderen.
Måleområde
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
