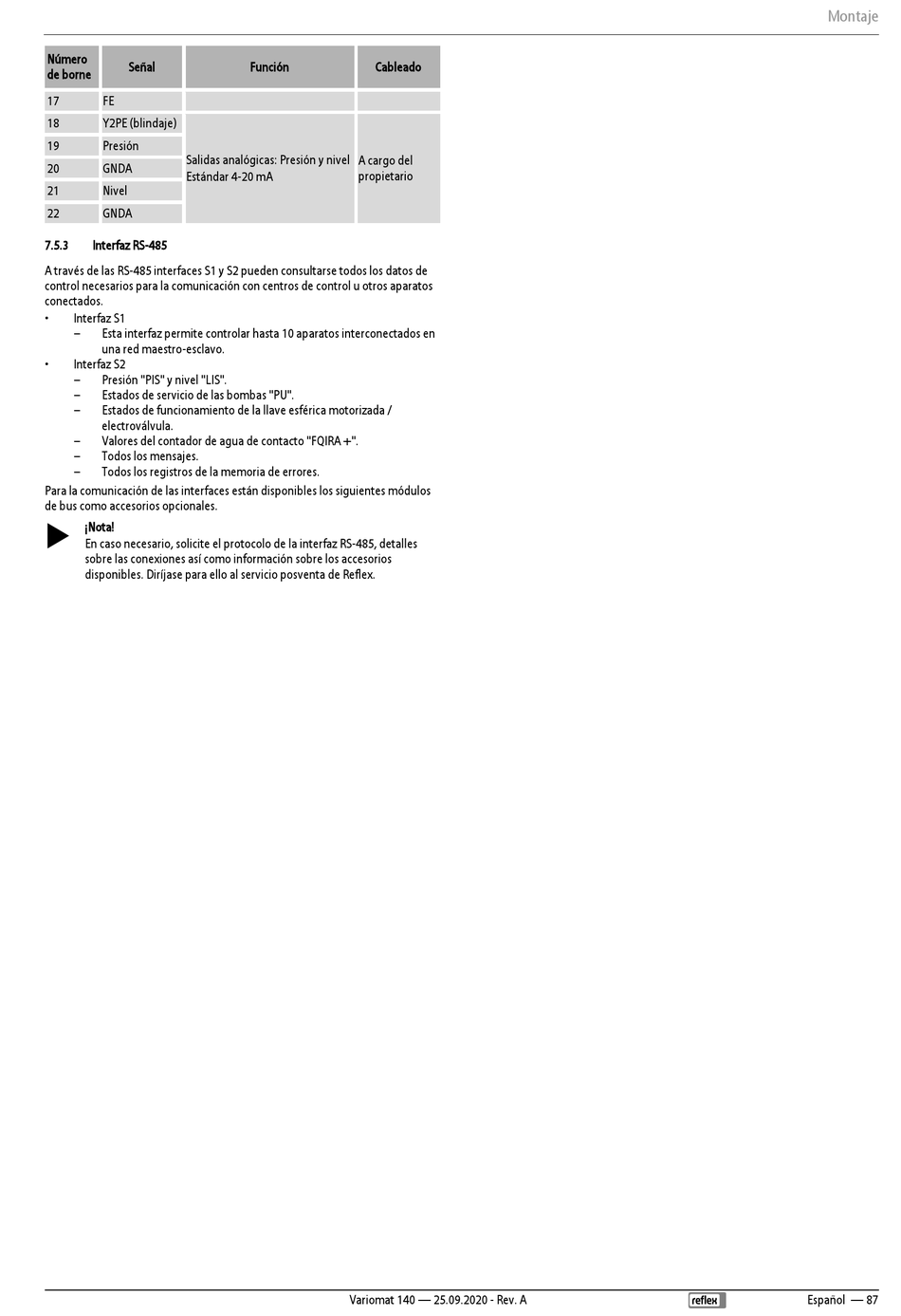

Número
Señal
de borne
17 FE
18 Y2PE (blindaje)
19 Presión
Salidas analógicas: Presión y nivel
20 GNDA
Estándar 4-20 mA
21 Nivel
22 GNDA
7.5.3 Interfaz RS-485
A través de las RS-485 interfaces S1 y S2 pueden consultarse todos los datos de
control necesarios para la comunicación con centros de control u otros aparatos
conectados.
• Interfaz S1
– Esta interfaz permite controlar hasta 10 aparatos interconectados en
una red maestro-esclavo.
• Interfaz S2
– Presión "PIS" y nivel "LIS".
– Estados de servicio de las bombas "PU".
– Estados de funcionamiento de la llave esférica motorizada /
electroválvula.
– Valores del contador de agua de contacto "FQIRA +".
– Todos los mensajes.
– Todos los registros de la memoria de errores.
Para la comunicación de las interfaces están disponibles los siguientes módulos
de bus como accesorios opcionales.
 ¡Nota!
En caso necesario, solicite el protocolo de la interfaz RS-485, detalles
sobre las conexiones así como información sobre los accesorios
disponibles. Diríjase para ello al servicio posventa de Reflex.
Función Cableado
A cargo del
propietario
