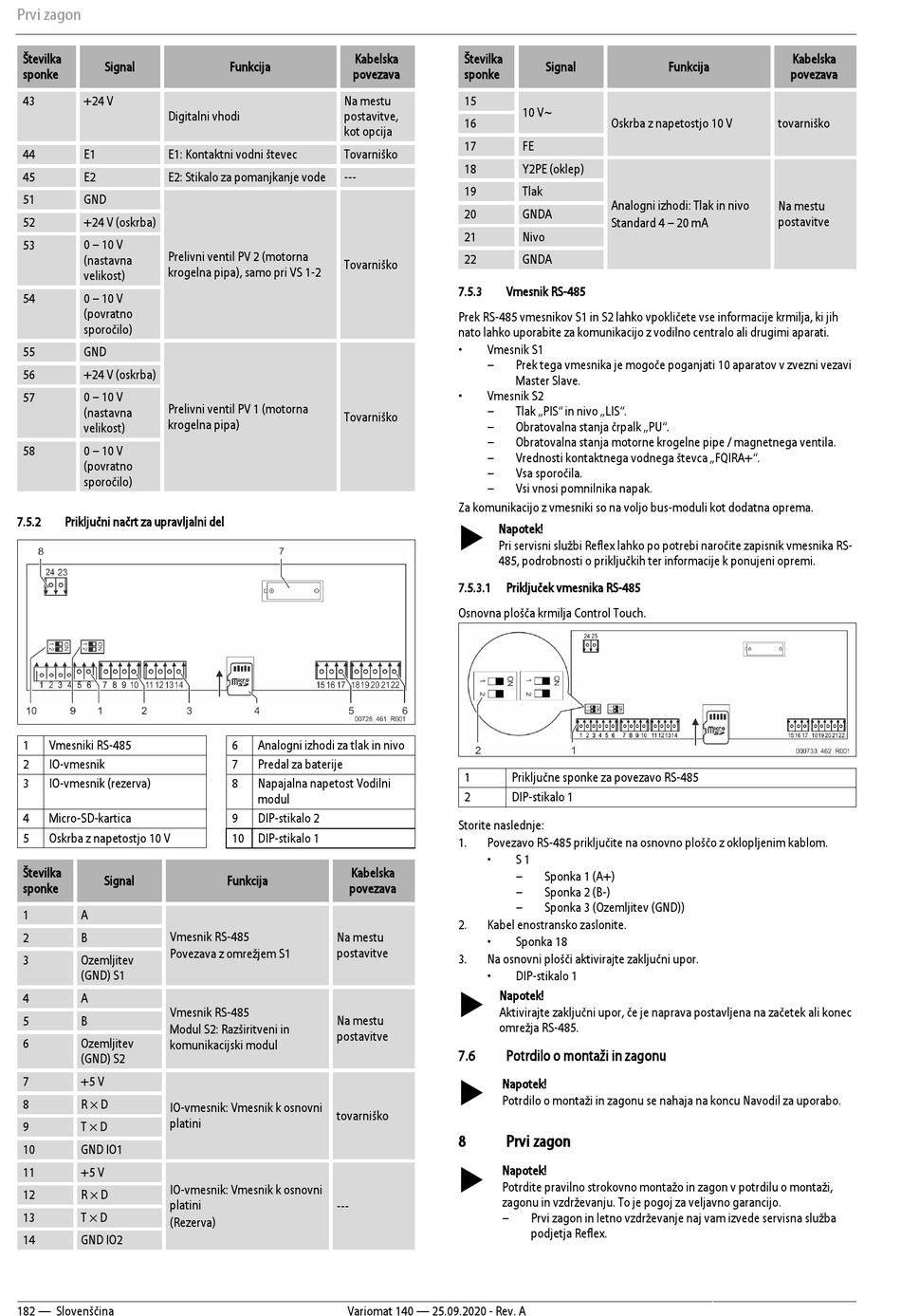

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 182

Prvi zagon
Številka
Signal
sponke
43 +24 V
Digitalni vhodi
44 E1 E1: Kontaktni vodni števec
45 E2 E2: Stikalo za pomanjkanje vode
51 GND
52 +24 V (oskrba)
53 0 – 10 V
Prelivni ventil PV 2 (motorna
(nastavna
krogelna pipa), samo pri VS 1-2
velikost)
54 0 – 10 V
(povratno
sporočilo)
55 GND
56 +24 V (oskrba)
0 – 10 V
57
Prelivni ventil PV 1 (motorna
(nastavna
krogelna pipa)
velikost)
58 0 – 10 V
(povratno
sporočilo)
7.5.2 Priključni načrt za upravljalni del
1 Vmesniki RS-485
2 IO-vmesnik
3 IO-vmesnik (rezerva)
4 Micro-SD-kartica
5 Oskrba z napetostjo 10 V
Številka
Signal
sponke
1 A
2 B Vmesnik RS-485
Povezava z omrežjem S1
3 Ozemljitev
(GND) S1
4 A
Vmesnik RS-485
5 B
Modul S2: Razširitveni in
6 Ozemljitev
komunikacijski modul
(GND) S2
7 +5 V
8 R × D
IO-vmesnik: Vmesnik k osnovni
platini
9 T × D
10 GND IO1
11 +5 V
IO-vmesnik: Vmesnik k osnovni
12 R × D
platini
13 T × D
(Rezerva)
14 GND IO2
182 — Slovenščina
Kabelska
Funkcija
povezava
Na mestu
postavitve,
kot opcija
Tovarniško
---
Tovarniško
Tovarniško
6 Analogni izhodi za tlak in nivo
7 Predal za baterije
8 Napajalna napetost Vodilni
modul
9 DIP-stikalo 2
10 DIP-stikalo 1
Kabelska
Funkcija
povezava
Na mestu
postavitve
Na mestu
postavitve
tovarniško
---
Variomat 140 — 25.09.2020 - Rev. A
Številka
Signal
sponke
15
10 V~
16 Oskrba z napetostjo 10 V
17 FE
18 Y2PE (oklep)
19 Tlak
Analogni izhodi: Tlak in nivo
20 GNDA
Standard 4 – 20 mA
21 Nivo
22 GNDA
7.5.3 Vmesnik RS-485
Prek RS-485 vmesnikov S1 in S2 lahko vpokličete vse informacije krmilja, ki jih
nato lahko uporabite za komunikacijo z vodilno centralo ali drugimi aparati.
• Vmesnik S1
– Prek tega vmesnika je mogoče poganjati 10 aparatov v zvezni vezavi
Master Slave.
• Vmesnik S2
– Tlak „PIS" in nivo „LIS".
– Obratovalna stanja črpalk „PU".
– Obratovalna stanja motorne krogelne pipe / magnetnega ventila.
– Vrednosti kontaktnega vodnega števca „FQIRA+".
– Vsa sporočila.
– Vsi vnosi pomnilnika napak.
Za komunikacijo z vmesniki so na voljo bus-moduli kot dodatna oprema.
 Napotek!
Pri servisni službi Reflex lahko po potrebi naročite zapisnik vmesnika RS-
485, podrobnosti o priključkih ter informacije k ponujeni opremi.
7.5.3.1 Priključek vmesnika RS-485
Osnovna plošča krmilja Control Touch.
1 Priključne sponke za povezavo RS-485
2 DIP-stikalo 1
Storite naslednje:
1. Povezavo RS-485 priključite na osnovno ploščo z oklopljenim kablom.
• S 1
– Sponka 1 (A+)
– Sponka 2 (B-)
– Sponka 3 (Ozemljitev (GND))
2. Kabel enostransko zaslonite.
• Sponka 18
3. Na osnovni plošči aktivirajte zaključni upor.
• DIP-stikalo 1
 Napotek!
Aktivirajte zaključni upor, če je naprava postavljena na začetek ali konec
omrežja RS-485.
7.6 Potrdilo o montaži in zagonu
 Napotek!
Potrdilo o montaži in zagonu se nahaja na koncu Navodil za uporabo.
8 Prvi zagon
 Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
– Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
Kabelska
Funkcija
povezava
tovarniško
Na mestu
postavitve
