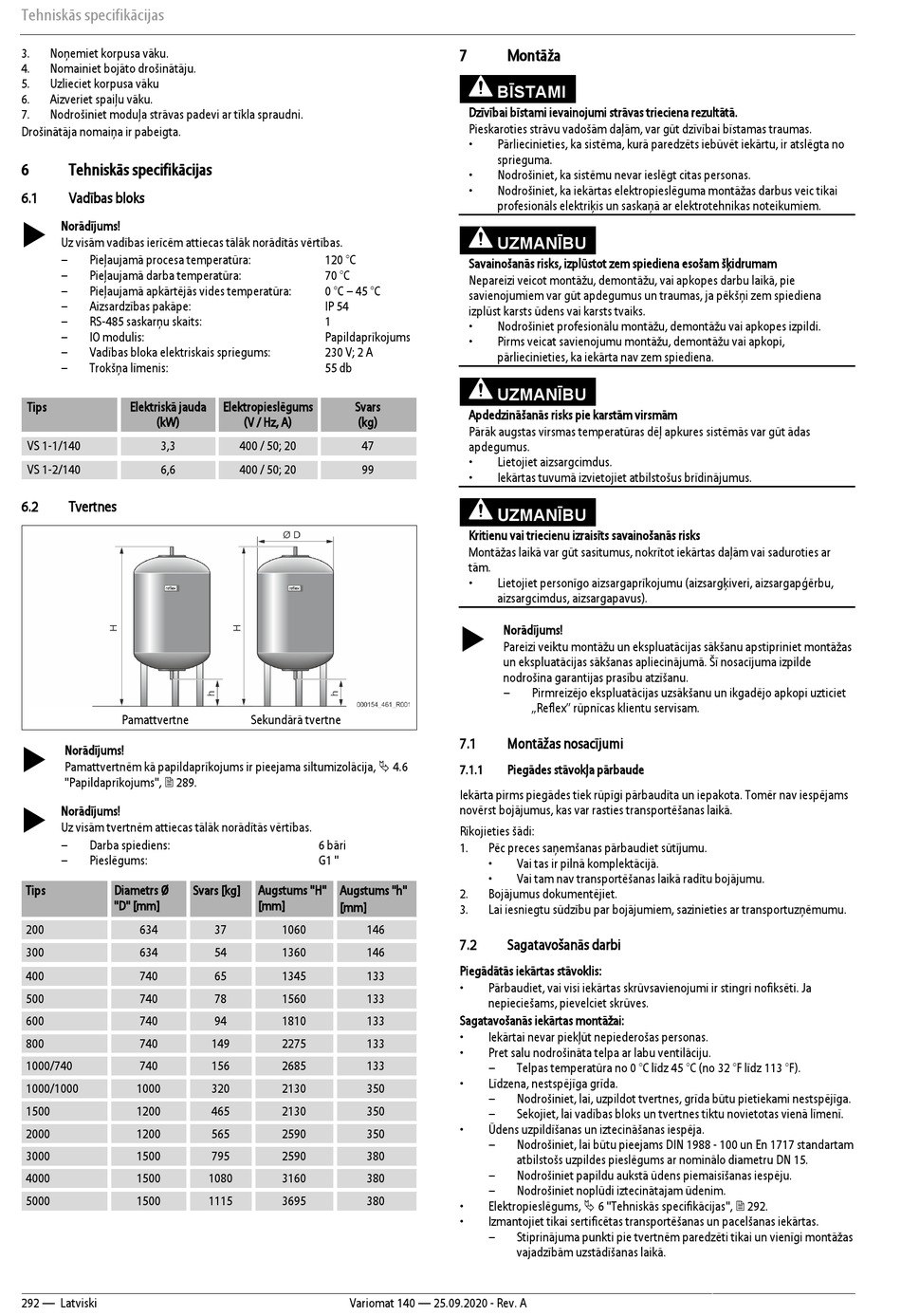

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 292

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
Tehniskās specifikācijas
3.
Noņemiet korpusa vāku.
4.
Nomainiet bojāto drošinātāju.
5.
Uzlieciet korpusa vāku
6.
Aizveriet spaiļu vāku.
7.
Nodrošiniet moduļa strāvas padevi ar tīkla spraudni.
Drošinātāja nomaiņa ir pabeigta.
6
Tehniskās specifikācijas
6.1
Vadības bloks

Norādījums!
Uz visām vadības ierīcēm attiecas tālāk norādītās vērtības.
Pieļaujamā procesa temperatūra:
Pieļaujamā darba temperatūra:
Pieļaujamā apkārtējās vides temperatūra:
Aizsardzības pakāpe:
RS-485 saskarņu skaits:
IO modulis:
Vadības bloka elektriskais spriegums:
Trokšņa līmenis:
Elektriskā jauda
Tips
(kW)
VS 1-1/140
3,3
VS 1-2/140
6,6
6.2
Tvertnes
Pamattvertne

Norādījums!
Pamattvertnēm kā papildaprīkojums ir pieejama siltumizolācija,  4.6
"Papildaprīkojums",  289.

Norādījums!
Uz visām tvertnēm attiecas tālāk norādītās vērtības.
Darba spiediens:
Pieslēgums:
Tips
Diametrs Ø
"D" [mm]
200
634
300
634
400
740
500
740
600
740
800
740
1000/740
740
1000/1000
1000
1500
1200
2000
1200
3000
1500
4000
1500
5000
1500
292 — Latviski
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Papildaprīkojums
230 V; 2 A
55 db
Elektropieslēgums
Svars
(V / Hz, A)
(kg)
400 / 50; 20
47
400 / 50; 20
99
Sekundārā tvertne
6 bāri
G1 "
Svars [kg]
Augstums "H"
Augstums "h"
[mm]
[mm]
37
1060
54
1360
65
1345
78
1560
94
1810
149
2275
156
2685
320
2130
465
2130
565
2590
795
2590
1080
3160
1115
3695
Variomat 140 — 25.09.2020 - Rev. A
7
Montāža
BĪSTAMI
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām daļām, var gūt dzīvībai bīstamas traumas.
Pārliecinieties, ka sistēma, kurā paredzēts iebūvēt iekārtu, ir atslēgta no
sprieguma.
Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar elektrotehnikas noteikumiem.
UZMANĪBU
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena
izplūst karsts ūdens vai karsts tvaiks.
Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
Pirms veicat savienojumu montāžu, demontāžu vai apkopi,
pārliecinieties, ka iekārta nav zem spiediena.
UZMANĪBU
Apdedzināšanās risks pie karstām virsmām
Pārāk augstas virsmas temperatūras dēļ apkures sistēmās var gūt ādas
apdegumus.
Lietojiet aizsargcimdus.
Iekārtas tuvumā izvietojiet atbilstošus brīdinājumus.
UZMANĪBU
Kritienu vai triecienu izraisīts savainošanās risks
Montāžas laikā var gūt sasitumus, nokrītot iekārtas daļām vai saduroties ar
tām.
Lietojiet personīgo aizsargaprīkojumu (aizsargķiveri, aizsargapģērbu,
aizsargcimdus, aizsargapavus).

Norādījums!
Pareizi veiktu montāžu un ekspluatācijas sākšanu apstipriniet montāžas
un ekspluatācijas sākšanas apliecinājumā. Šī nosacījuma izpilde
nodrošina garantijas prasību atzīšanu.
Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex" rūpnīcas klientu servisam.
7.1
Montāžas nosacījumi
7.1.1
Piegādes stāvokļa pārbaude
Iekārta pirms piegādes tiek rūpīgi pārbaudīta un iepakota. Tomēr nav iespējams
novērst bojājumus, kas var rasties transportēšanas laikā.
Rīkojieties šādi:
1.
Pēc preces saņemšanas pārbaudiet sūtījumu.
Vai tas ir pilnā komplektācijā.
Vai tam nav transportēšanas laikā radītu bojājumu.
2.
Bojājumus dokumentējiet.
3.
Lai iesniegtu sūdzību par bojājumiem, sazinieties ar transportuzņēmumu.
146
7.2
Sagatavošanās darbi
146
Piegādātās iekārtas stāvoklis:
133
Pārbaudiet, vai visi iekārtas skrūvsavienojumi ir stingri nofiksēti. Ja
133
nepieciešams, pievelciet skrūves.
133
Sagatavošanās iekārtas montāžai:
Iekārtai nevar piekļūt nepiederošas personas.
133
Pret salu nodrošināta telpa ar labu ventilāciju.
133
Telpas temperatūra no 0 °C līdz 45 °C (no 32 °F līdz 113 °F).
Līdzena, nestspējīga grīda.
350
Nodrošiniet, lai, uzpildot tvertnes, grīda būtu pietiekami nestspējīga.
350
Sekojiet, lai vadības bloks un tvertnes tiktu novietotas vienā līmenī.
Ūdens uzpildīšanas un iztecināšanas iespēja.
350
Nodrošiniet, lai būtu pieejams DIN 1988 - 100 un En 1717 standartam
380
atbilstošs uzpildes pieslēgums ar nominālo diametru DN 15.
Nodrošiniet papildu aukstā ūdens piemaisīšanas iespēju.
380
Nodrošiniet noplūdi iztecinātajam ūdenim.
380
Elektropieslēgums,  6 "Tehniskās specifikācijas",  292.
Izmantojiet tikai sertificētas transportēšanas un pacelšanas iekārtas.
Stiprinājuma punkti pie tvertnēm paredzēti tikai un vienīgi montāžas
vajadzībām uzstādīšanas laikā.
