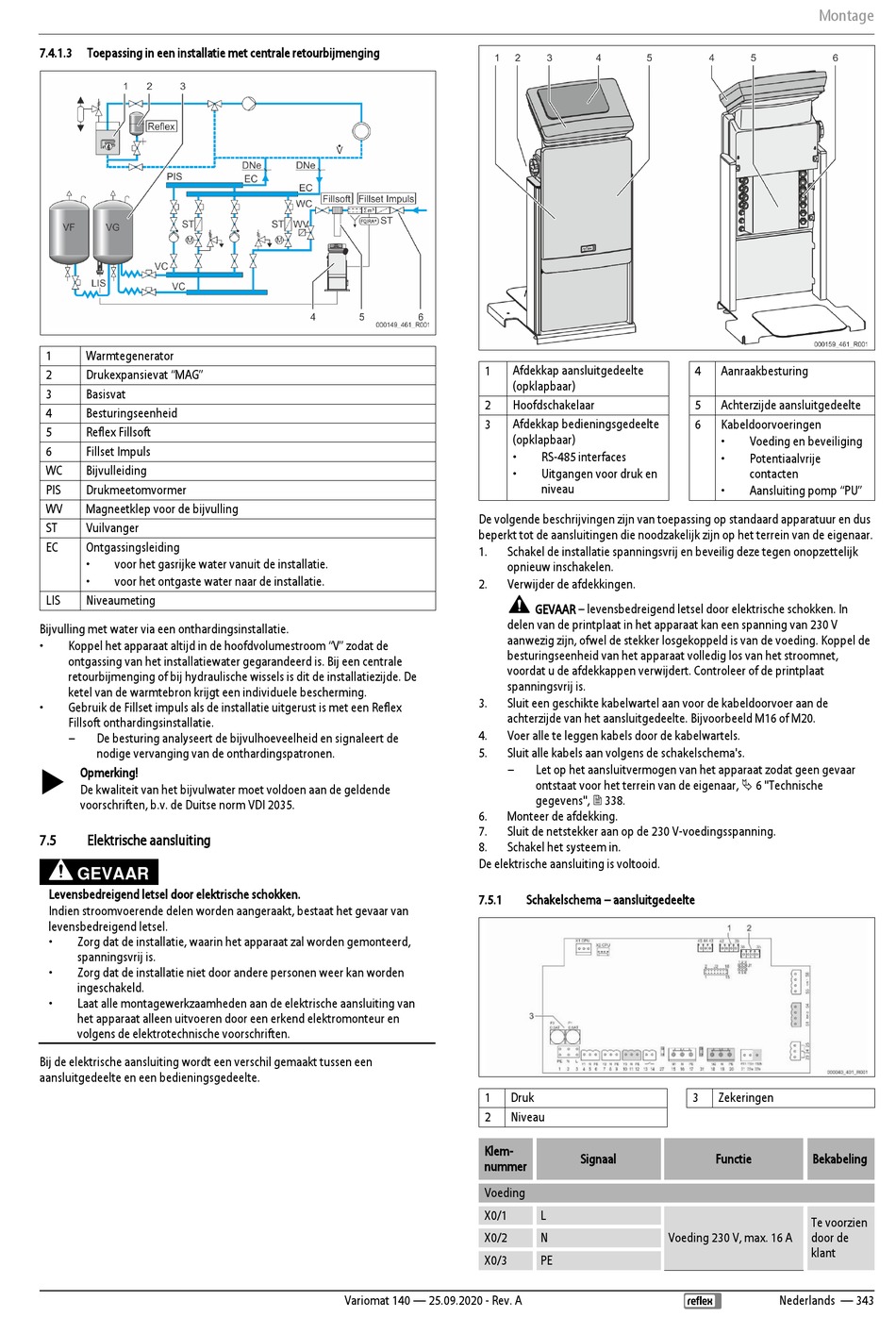

7.4.1.3
Toepassing in een installatie met centrale retourbijmenging
1
Warmtegenerator
2
Drukexpansievat "MAG"
3
Basisvat
4
Besturingseenheid
5
Reflex Fillsoft
6
Fillset Impuls
WC
Bijvulleiding
PIS
Drukmeetomvormer
WV
Magneetklep voor de bijvulling
ST
Vuilvanger
EC
Ontgassingsleiding
•
voor het gasrijke water vanuit de installatie.
•
voor het ontgaste water naar de installatie.
LIS
Niveaumeting
Bijvulling met water via een onthardingsinstallatie.
•
Koppel het apparaat altijd in de hoofdvolumestroom "V" zodat de
ontgassing van het installatiewater gegarandeerd is. Bij een centrale
retourbijmenging of bij hydraulische wissels is dit de installatiezijde. De
ketel van de warmtebron krijgt een individuele bescherming.
•
Gebruik de Fillset impuls als de installatie uitgerust is met een Reflex
Fillsoft onthardingsinstallatie.
–
De besturing analyseert de bijvulhoeveelheid en signaleert de
nodige vervanging van de onthardingspatronen.
Opmerking!
De kwaliteit van het bijvulwater moet voldoen aan de geldende
voorschriften, b.v. de Duitse norm VDI 2035.
7.5
Elektrische aansluiting
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende delen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
Zorg dat de installatie, waarin het apparaat zal worden gemonteerd,
spanningsvrij is.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de elektrotechnische voorschriften.
Bij de elektrische aansluiting wordt een verschil gemaakt tussen een
aansluitgedeelte en een bedieningsgedeelte.
1
Afdekkap aansluitgedeelte
(opklapbaar)
2
Hoofdschakelaar
3
Afdekkap bedieningsgedeelte
(opklapbaar)
•
•
De volgende beschrijvingen zijn van toepassing op standaard apparatuur en dus
beperkt tot de aansluitingen die noodzakelijk zijn op het terrein van de eigenaar.
1.
Schakel de installatie spanningsvrij en beveilig deze tegen onopzettelijk
opnieuw inschakelen.
2.
Verwijder de afdekkingen.
delen van de printplaat in het apparaat kan een spanning van 230 V
aanwezig zijn, ofwel de stekker losgekoppeld is van de voeding. Koppel de
besturingseenheid van het apparaat volledig los van het stroomnet,
voordat u de afdekkappen verwijdert. Controleer of de printplaat
spanningsvrij is.
3.
Sluit een geschikte kabelwartel aan voor de kabeldoorvoer aan de
achterzijde van het aansluitgedeelte. Bijvoorbeeld M16 of M20.
4.
Voer alle te leggen kabels door de kabelwartels.
5.
Sluit alle kabels aan volgens de schakelschema's.
–
6.
Monteer de afdekking.
7.
Sluit de netstekker aan op de 230 V-voedingsspanning.
8.
Schakel het systeem in.
De elektrische aansluiting is voltooid.
7.5.1
1
Druk
2
Niveau
Klem-
nummer
Voeding
X0/1
X0/2
X0/3
Variomat 140 — 25.09.2020 - Rev. A
4
5
6
RS-485 interfaces
Uitgangen voor druk en
niveau
GEVAAR – levensbedreigend letsel door elektrische schokken. In
Let op het aansluitvermogen van het apparaat zodat geen gevaar
ontstaat voor het terrein van de eigenaar, 6 "Technische
gegevens", 338.
Schakelschema – aansluitgedeelte
3
Signaal
L
N
Voeding 230 V, max. 16 A
PE
Montage
Aanraakbesturing
Achterzijde aansluitgedeelte
Kabeldoorvoeringen
•
Voeding en beveiliging
•
Potentiaalvrije
contacten
•
Aansluiting pomp "PU"
Zekeringen
Functie
Bekabeling
Te voorzien
door de
klant
Nederlands — 343
