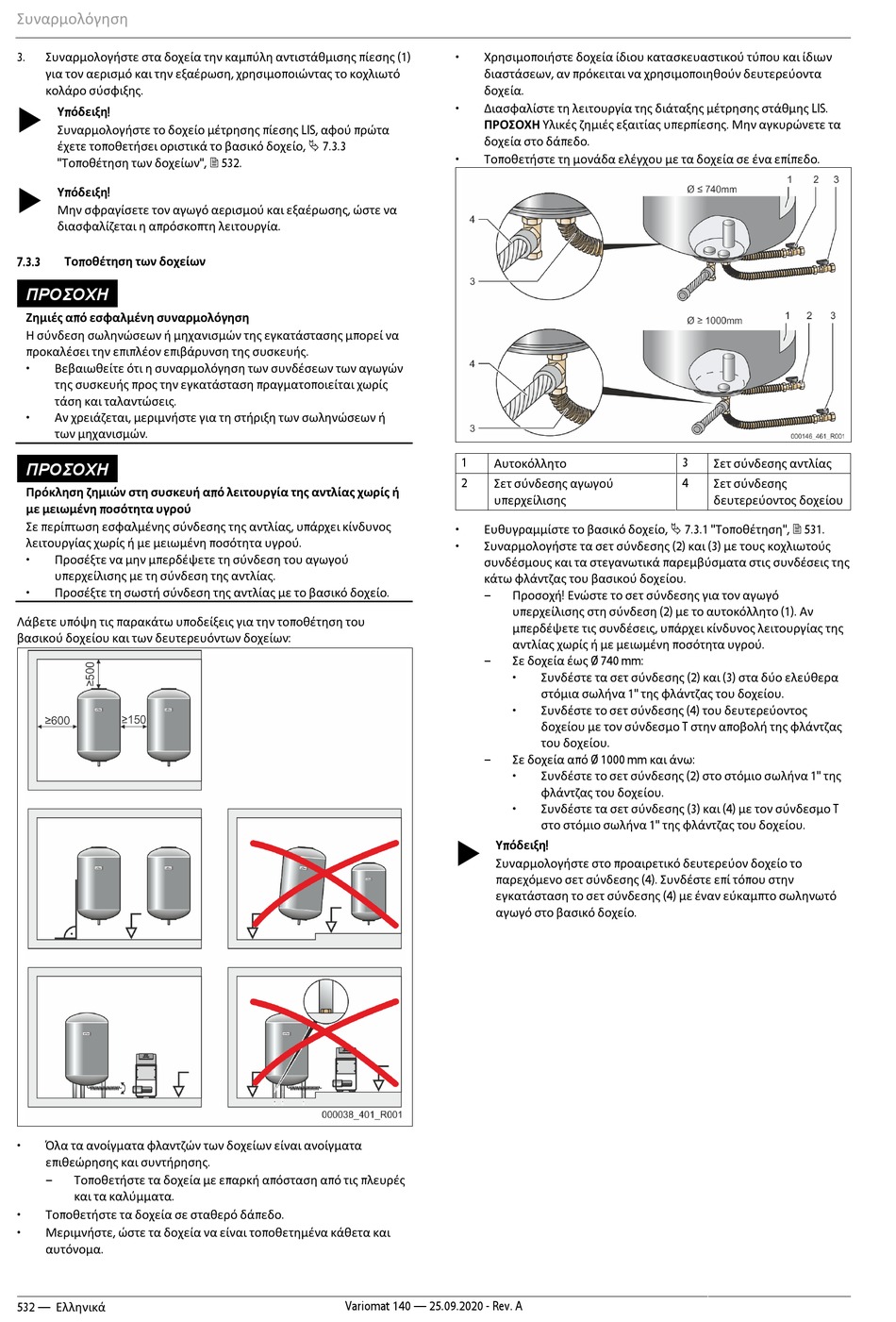

Συναρμολόγηση
3.
Συναρμολογήστε στα δοχεία την καμπύλη αντιστάθμισης πίεσης (1)
για τον αερισμό και την εξαέρωση, χρησιμοποιώντας το κοχλιωτό
κολάρο σύσφιξης.
Υπόδειξη!
Συναρμολογήστε το δοχείο μέτρησης πίεσης LIS, αφού πρώτα
έχετε τοποθετήσει οριστικά το βασικό δοχείο, 7.3.3
"Τοποθέτηση των δοχείων", 532.
Υπόδειξη!
Μην σφραγίσετε τον αγωγό αερισμού και εξαέρωσης, ώστε να
διασφαλίζεται η απρόσκοπτη λειτουργία.
7.3.3
Τοποθέτηση των δοχείων
ΠΡΟΣΟΧΗ
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί να
προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
•
Βεβαιωθείτε ότι η συναρμολόγηση των συνδέσεων των αγωγών
της συσκευής προς την εγκατάσταση πραγματοποιείται χωρίς
τάση και ταλαντώσεις.
•
Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή
των μηχανισμών.
ΠΡΟΣΟΧΗ
Πρόκληση ζημιών στη συσκευή από λειτουργία της αντλίας χωρίς ή
με μειωμένη ποσότητα υγρού
Σε περίπτωση εσφαλμένης σύνδεσης της αντλίας, υπάρχει κίνδυνος
λειτουργίας χωρίς ή με μειωμένη ποσότητα υγρού.
•
Προσέξτε να μην μπερδέψετε τη σύνδεση του αγωγού
υπερχείλισης με τη σύνδεση της αντλίας.
•
Προσέξτε τη σωστή σύνδεση της αντλίας με το βασικό δοχείο.
Λάβετε υπόψη τις παρακάτω υποδείξεις για την τοποθέτηση του
βασικού δοχείου και των δευτερευόντων δοχείων:
•
Όλα τα ανοίγματα φλαντζών των δοχείων είναι ανοίγματα
επιθεώρησης και συντήρησης.
–
Τοποθετήστε τα δοχεία με επαρκή απόσταση από τις πλευρές
και τα καλύμματα.
•
Τοποθετήστε τα δοχεία σε σταθερό δάπεδο.
•
Μεριμνήστε, ώστε τα δοχεία να είναι τοποθετημένα κάθετα και
αυτόνομα.
532 — Ελληνικά
•
Χρησιμοποιήστε δοχεία ίδιου κατασκευαστικού τύπου και ίδιων
διαστάσεων, αν πρόκειται να χρησιμοποιηθούν δευτερεύοντα
δοχεία.
•
Διασφαλίστε τη λειτουργία της διάταξης μέτρησης στάθμης LIS.
ΠΡΟΣΟΧΗ Υλικές ζημιές εξαιτίας υπερπίεσης. Μην αγκυρώνετε τα
δοχεία στο δάπεδο.
•
Τοποθετήστε τη μονάδα ελέγχου με τα δοχεία σε ένα επίπεδο.
1
Αυτοκόλλητο
2
Σετ σύνδεσης αγωγού
υπερχείλισης
Ευθυγραμμίστε το βασικό δοχείο, 7.3.1 "Τοποθέτηση", 531.
•
•
Συναρμολογήστε τα σετ σύνδεσης (2) και (3) με τους κοχλιωτούς
συνδέσμους και τα στεγανωτικά παρεμβύσματα στις συνδέσεις της
κάτω φλάντζας του βασικού δοχείου.
–
Προσοχή! Ενώστε το σετ σύνδεσης για τον αγωγό
υπερχείλισης στη σύνδεση (2) με το αυτοκόλλητο (1). Αν
μπερδέψετε τις συνδέσεις, υπάρχει κίνδυνος λειτουργίας της
αντλίας χωρίς ή με μειωμένη ποσότητα υγρού.
–
Σε δοχεία έως Ø 740 mm:
•
•
–
Σε δοχεία από Ø 1000 mm και άνω:
•
•
Υπόδειξη!
Συναρμολογήστε στο προαιρετικό δευτερεύον δοχείο το
παρεχόμενο σετ σύνδεσης (4). Συνδέστε επί τόπου στην
εγκατάσταση το σετ σύνδεσης (4) με έναν εύκαμπτο σωληνωτό
αγωγό στο βασικό δοχείο.
Variomat 140 — 25.09.2020 - Rev. A
3
4
Συνδέστε τα σετ σύνδεσης (2) και (3) στα δύο ελεύθερα
στόμια σωλήνα 1" της φλάντζας του δοχείου.
Συνδέστε το σετ σύνδεσης (4) του δευτερεύοντος
δοχείου με τον σύνδεσμο T στην αποβολή της φλάντζας
του δοχείου.
Συνδέστε το σετ σύνδεσης (2) στο στόμιο σωλήνα 1" της
φλάντζας του δοχείου.
Συνδέστε τα σετ σύνδεσης (3) και (4) με τον σύνδεσμο T
στο στόμιο σωλήνα 1" της φλάντζας του δοχείου.
Σετ σύνδεσης αντλίας
Σετ σύνδεσης
δευτερεύοντος δοχείου
