Запись на
Значение
заводской табличке
max. pressure saftey
Давление срабатывания
valve factory - aline
предохранительного клапана (заводская
настройка)
at site
Настроенное давление срабатывания
предохранительного клапана
4.3.2
Типовое обозначение
1
Обозначение
блока управления
2
Количество
Variomat VS 1- 1 VG 500 l, VF 500 l
насосов
3
Основной
резервуар «VG»
4
Номинальный
объем
5
Дополнительный
резервуар «VF»
6
Номинальный
объем

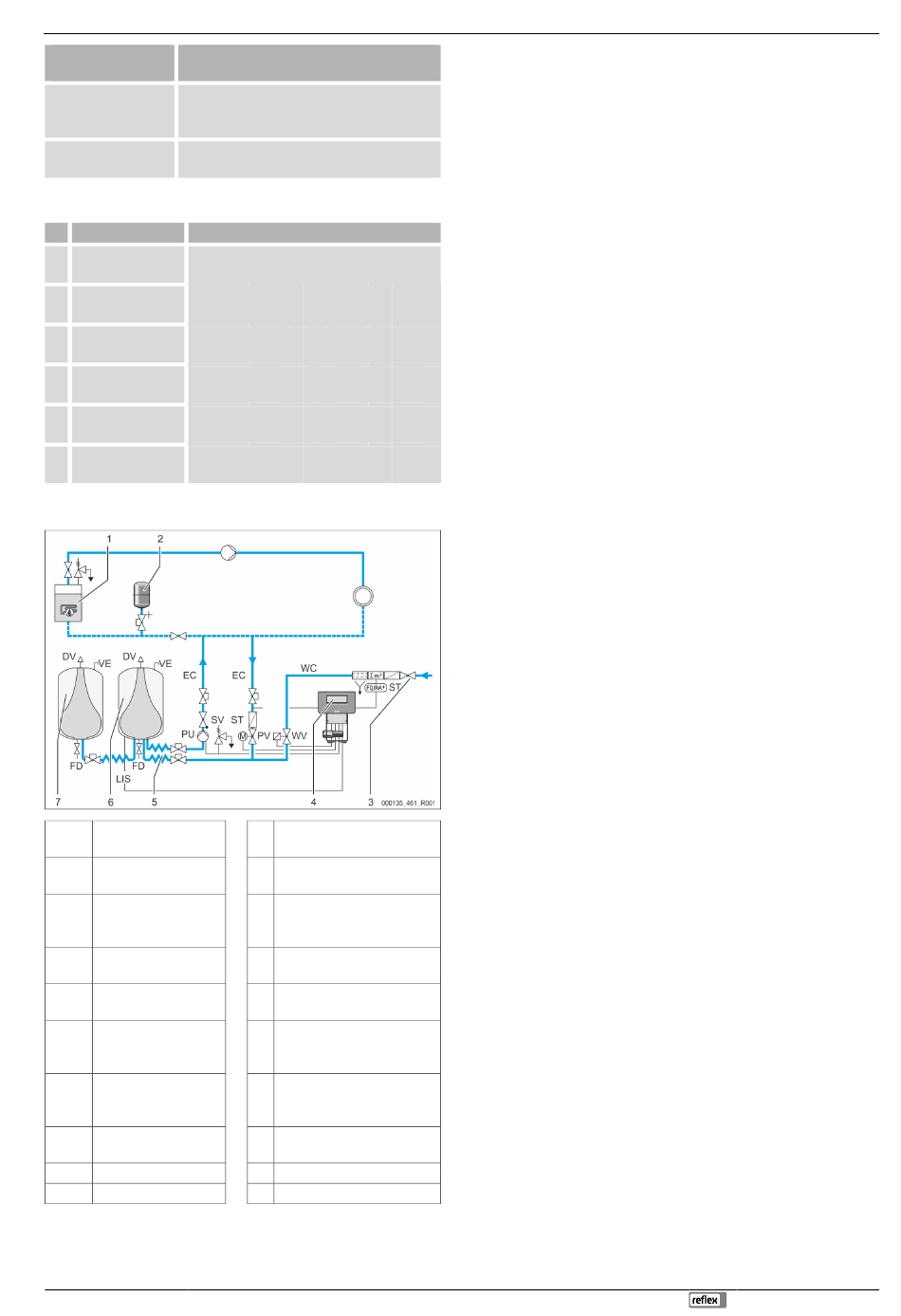

4.4
Функционирование
1
Отопительная
система
2
Расширительный
резервуар «MAG»
3
Reflex Fillset Impuls
4
Блок управления
5
Гидравлические
подводящие линии
6
Воздушная камера
основного
резервуара
7
Воздушная камера
дополнительного
резервуара
ST
Грязеуловитель
FQIRA+ Контактный водомер
WC
Линия подпитки
Расширительный бак
Предусмотрена возможность подключения одного основного
резервуара и нескольких опциональных дополнительных
Типовое обозначение (пример)
1
2
3
4
5
WV Клапан подпитки
PIS Датчик давления
PV Перепускной клапан
(моторизованный шаровой
кран)
PU Насос (поддержание
давления)
SV Предохранительный
клапан
EC Расширительная линия
FD Впускной и выпускной
кран
LIS Датчик давления для
определения уровня воды
DV Деаэрационный клапан
VE Вентиляционная линия
Variomat 140 — 25.09.2020 - Rev. A
резервуаров. Мембрана разделяет резервуары на воздушную и
водяную камеры, не допуская попадания кислорода воздуха в воду
системы. Воздушная камера соединена линией «VE» с атмосферой.
Основной резервуар гидравлически гибко соединяется с блоком
управления. Благодаря этому обеспечивается функционирование
устройства измерения давления «LIS», работающего с месдозой.
Блок управления
Блок управления включает в себя гидравлику и систему управления.
Давление регистрируется датчиком давления «PIS», уровень
контролируется месдозой «LIS». Измеренные значения выводятся на
дисплей системы управления.
Поддержание давления
При нагреве воды давление в контуре возрастает. В случае
превышения заданного в системе управления давления открывается
перепускной клапан «PV» – вода из системы через расширительную
линию «EC» поступает в основной резервуар. Давление в контуре
6
снова падает. При охлаждении воды давление в контуре
понижается. В момент падения давления ниже заданного значения
включается насос «PU», который через расширительную линию «EC»
возвращает воду из основного резервуара в систему. Давление в
системе повышается. Поддержание давления обеспечивается
системой управления и дополнительно стабилизируется
расширительным резервуаром «MAG».
Деаэрация
Для деаэрации контурной воды требуются две расширительные
линии «EC». Одна линия для газонасыщенной воды, поступающей от
системы, и возвратная линия для деаэрированной воды,
подаваемой в систему. Во время деаэрации насос «PU» и
перепускной клапан «PV» работают. За счет этого газонасыщенный
поток контурной воды V проходит через безнапорный основной
резервуар. В нем под действием атмосферного давления свободные
и растворенные газы выделяются из воды и отводятся через
деаэрационный клапан «DV». Система управления обеспечивает
гидравлическую компенсацию путем регулирования хода
перепускного клапана «PV» (моторизованного шарового крана). Этот
процесс может применяться в трех различных вариантах
(длительная, интервальная или добавочная деаэрация).
Подпитка
Если уровень воды в основном резервуаре падает ниже
минимального уровня, клапан подпитки «WV» открывается и остается
в таком состоянии до возврата к нужному уровню. При подпитке
контролируются количество запросов, время и длительность
подпитки во время цикла. В сочетании с контактным водомером
FQIRA+ регистрируются соответствующие одиночные объемы
подпитки и суммарный объем подпитки.
4.5
Комплект поставки
Комплект поставки описывается в накладной, содержание
указывается на упаковке. Сразу после получения изделия проверить
комплектность и целостность поставки. Незамедлительно сообщите
о транспортных повреждениях.
Базовое оборудование для поддержания давления:
Устройство на поддоне.
Блок управления и основной резервуар «VG».
Основной резервуар с принадлежностями,
закрепленными в упаковке на ножке резервуара.
Вентиляционная линия «VE»
Деаэрационный клапан «DV»
Редукционная муфта
Месдоза «LIS»
Пластиковая папка с руководством по эксплуатации.
Описание устройства
Русский — 451
