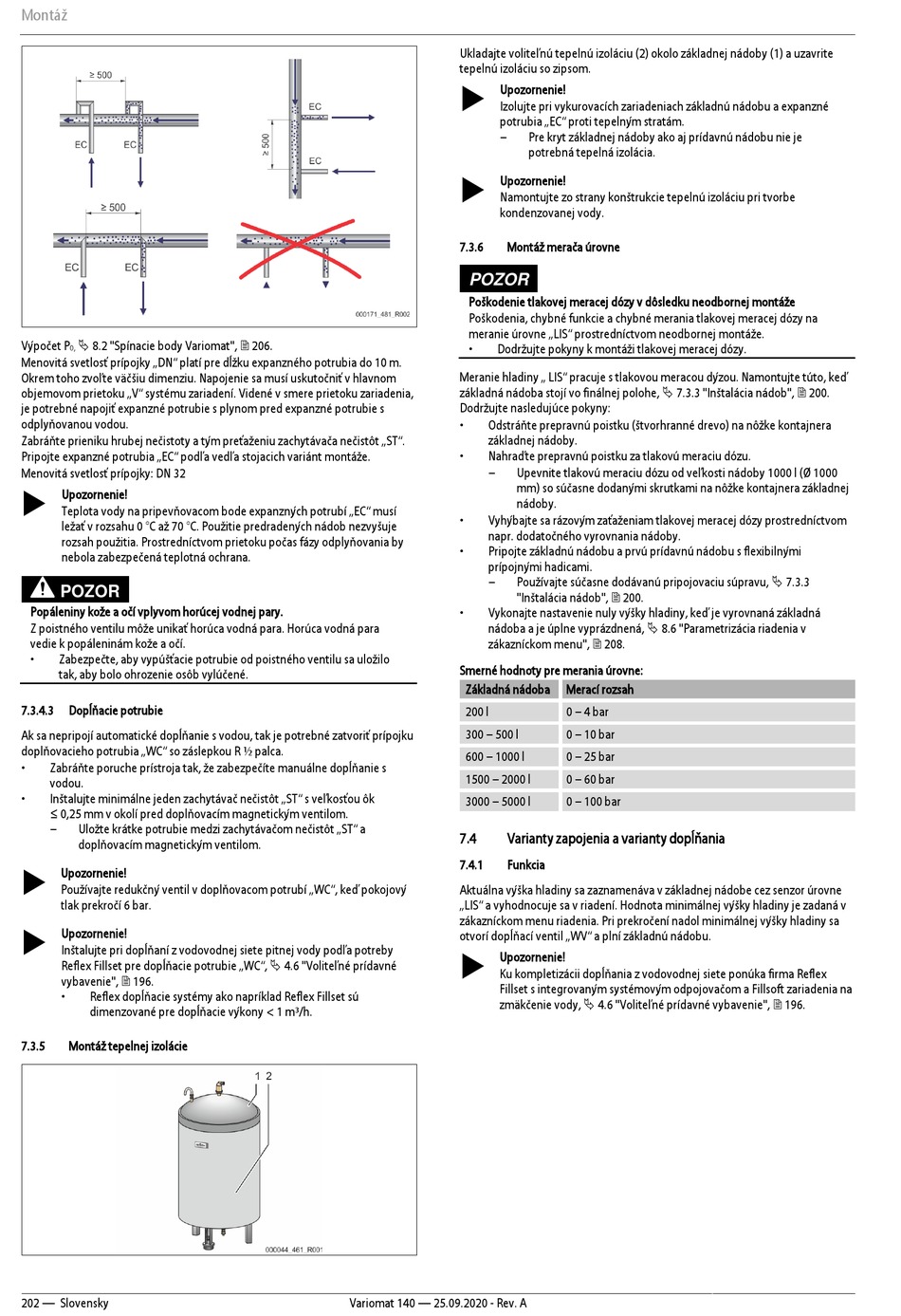

Montáž
Výpočet P
8.2 "Spínacie body Variomat", 206.
0,
Menovitá svetlosť prípojky „DN" platí pre dĺžku expanzného potrubia do 10 m.
Okrem toho zvoľte väčšiu dimenziu. Napojenie sa musí uskutočniť v hlavnom
objemovom prietoku „V" systému zariadení. Videné v smere prietoku zariadenia,
je potrebné napojiť expanzné potrubie s plynom pred expanzné potrubie s
odplyňovanou vodou.
Zabráňte prieniku hrubej nečistoty a tým preťaženiu zachytávača nečistôt „ST".
Pripojte expanzné potrubia „EC" podľa vedľa stojacich variánt montáže.
Menovitá svetlosť prípojky: DN 32
Upozornenie!
Teplota vody na pripevňovacom bode expanzných potrubí „EC" musí
ležať v rozsahu 0 °C až 70 °C. Použitie predradených nádob nezvyšuje
rozsah použitia. Prostredníctvom prietoku počas fázy odplyňovania by
nebola zabezpečená teplotná ochrana.
POZOR
Popáleniny kože a očí vplyvom horúcej vodnej pary.
Z poistného ventilu môže unikať horúca vodná para. Horúca vodná para
vedie k popáleninám kože a očí.
•
Zabezpečte, aby vypúšťacie potrubie od poistného ventilu sa uložilo
tak, aby bolo ohrozenie osôb vylúčené.
7.3.4.3
Dopĺňacie potrubie
Ak sa nepripojí automatické dopĺňanie s vodou, tak je potrebné zatvoriť prípojku
doplňovacieho potrubia „WC" so záslepkou R ½ palca.
•
Zabráňte poruche prístroja tak, že zabezpečíte manuálne dopĺňanie s
vodou.
•
Inštalujte minimálne jeden zachytávač nečistôt „ST" s veľkosťou ôk
≤ 0,25 mm v okolí pred doplňovacím magnetickým ventilom.
–
Uložte krátke potrubie medzi zachytávačom nečistôt „ST" a
doplňovacím magnetickým ventilom.
Upozornenie!
Používajte redukčný ventil v doplňovacom potrubí „WC", keď pokojový
tlak prekročí 6 bar.
Upozornenie!
Inštalujte pri dopĺňaní z vodovodnej siete pitnej vody podľa potreby
Reflex Fillset pre dopĺňacie potrubie „WC", 4.6 "Voliteľné prídavné
vybavenie", 196.
•
Reflex dopĺňacie systémy ako napríklad Reflex Fillset sú
dimenzované pre dopĺňacie výkony < 1 m³/h.
7.3.5
Montáž tepelnej izolácie
202 — Slovensky
Ukladajte voliteľnú tepelnú izoláciu (2) okolo základnej nádoby (1) a uzavrite
tepelnú izoláciu so zipsom.
Upozornenie!
Izolujte pri vykurovacích zariadeniach základnú nádobu a expanzné
potrubia „EC" proti tepelným stratám.
–
Upozornenie!
Namontujte zo strany konštrukcie tepelnú izoláciu pri tvorbe
kondenzovanej vody.
7.3.6
Montáž merača úrovne
POZOR
Poškodenie tlakovej meracej dózy v dôsledku neodbornej montáže
Poškodenia, chybné funkcie a chybné merania tlakovej meracej dózy na
meranie úrovne „LIS" prostredníctvom neodbornej montáže.
•
Dodržujte pokyny k montáži tlakovej meracej dózy.
Meranie hladiny „ LIS" pracuje s tlakovou meracou dýzou. Namontujte túto, keď
základná nádoba stojí vo finálnej polohe, 7.3.3 "Inštalácia nádob", 200.
Dodržujte nasledujúce pokyny:
•
Odstráňte prepravnú poistku (štvorhranné drevo) na nôžke kontajnera
základnej nádoby.
•
Nahraďte prepravnú poistku za tlakovú meraciu dózu.
–
Upevnite tlakovú meraciu dózu od veľkosti nádoby 1000 l (Ø 1000
mm) so súčasne dodanými skrutkami na nôžke kontajnera základnej
nádoby.
•
Vyhýbajte sa rázovým zaťaženiam tlakovej meracej dózy prostredníctvom
napr. dodatočného vyrovnania nádoby.
•
Pripojte základnú nádobu a prvú prídavnú nádobu s flexibilnými
prípojnými hadicami.
–
Používajte súčasne dodávanú pripojovaciu súpravu, 7.3.3
"Inštalácia nádob", 200.
•
Vykonajte nastavenie nuly výšky hladiny, keď je vyrovnaná základná
nádoba a je úplne vyprázdnená, 8.6 "Parametrizácia riadenia v
zákazníckom menu", 208.
Smerné hodnoty pre merania úrovne:
Základná nádoba
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4
Varianty zapojenia a varianty dopĺňania
7.4.1
Funkcia
Aktuálna výška hladiny sa zaznamenáva v základnej nádobe cez senzor úrovne
„LIS" a vyhodnocuje sa v riadení. Hodnota minimálnej výšky hladiny je zadaná v
zákazníckom menu riadenia. Pri prekročení nadol minimálnej výšky hladiny sa
otvorí dopĺňací ventil „WV" a plní základnú nádobu.
Upozornenie!
Ku kompletizácii dopĺňania z vodovodnej siete ponúka firma Reflex
Fillset s integrovaným systémovým odpojovačom a Fillsoft zariadenia na
zmäkčenie vody, 4.6 "Voliteľné prídavné vybavenie", 196.
Variomat 140 — 25.09.2020 - Rev. A
Pre kryt základnej nádoby ako aj prídavnú nádobu nie je
potrebná tepelná izolácia.
Merací rozsah
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
