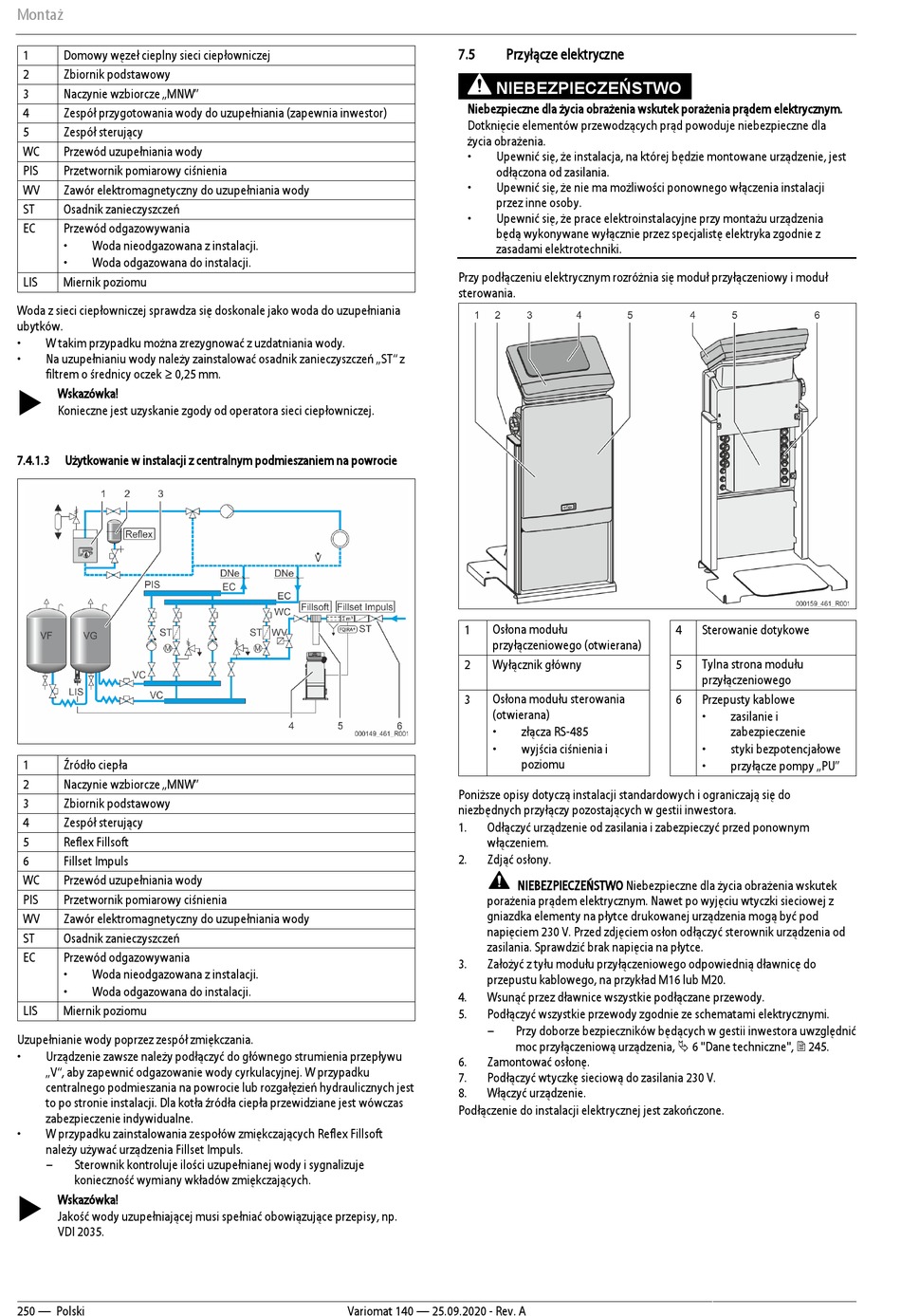

Montaż
1
Domowy węzeł cieplny sieci ciepłowniczej
2
Zbiornik podstawowy
3
Naczynie wzbiorcze „MNW"
4
Zespół przygotowania wody do uzupełniania (zapewnia inwestor)
5
Zespół sterujący
WC
Przewód uzupełniania wody
PIS
Przetwornik pomiarowy ciśnienia
WV
Zawór elektromagnetyczny do uzupełniania wody
ST
Osadnik zanieczyszczeń
EC
Przewód odgazowywania
•
Woda nieodgazowana z instalacji.
•
Woda odgazowana do instalacji.
LIS
Miernik poziomu
Woda z sieci ciepłowniczej sprawdza się doskonale jako woda do uzupełniania
ubytków.
•
W takim przypadku można zrezygnować z uzdatniania wody.
•
Na uzupełnianiu wody należy zainstalować osadnik zanieczyszczeń „ST" z
filtrem o średnicy oczek ≥ 0,25 mm.
Wskazówka!
Konieczne jest uzyskanie zgody od operatora sieci ciepłowniczej.
7.4.1.3
Użytkowanie w instalacji z centralnym podmieszaniem na powrocie
1
Źródło ciepła
2
Naczynie wzbiorcze „MNW"
3
Zbiornik podstawowy
4
Zespół sterujący
5
Reflex Fillsoft
6
Fillset Impuls
WC
Przewód uzupełniania wody
PIS
Przetwornik pomiarowy ciśnienia
WV
Zawór elektromagnetyczny do uzupełniania wody
ST
Osadnik zanieczyszczeń
EC
Przewód odgazowywania
•
Woda nieodgazowana z instalacji.
•
Woda odgazowana do instalacji.
LIS
Miernik poziomu
Uzupełnianie wody poprzez zespół zmiękczania.
•
Urządzenie zawsze należy podłączyć do głównego strumienia przepływu
„V", aby zapewnić odgazowanie wody cyrkulacyjnej. W przypadku
centralnego podmieszania na powrocie lub rozgałęzień hydraulicznych jest
to po stronie instalacji. Dla kotła źródła ciepła przewidziane jest wówczas
zabezpieczenie indywidualne.
•
W przypadku zainstalowania zespołów zmiękczających Reflex Fillsoft
należy używać urządzenia Fillset Impuls.
–
Sterownik kontroluje ilości uzupełnianej wody i sygnalizuje
konieczność wymiany wkładów zmiękczających.
Wskazówka!
Jakość wody uzupełniającej musi spełniać obowiązujące przepisy, np.
VDI 2035.
250 — Polski
7.5
Przyłącze elektryczne
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
•
Upewnić się, że instalacja, na której będzie montowane urządzenie, jest
odłączona od zasilania.
•
Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
•
Upewnić się, że prace elektroinstalacyjne przy montażu urządzenia
będą wykonywane wyłącznie przez specjalistę elektryka zgodnie z
zasadami elektrotechniki.
Przy podłączeniu elektrycznym rozróżnia się moduł przyłączeniowy i moduł
sterowania.
1
Osłona modułu
przyłączeniowego (otwierana)
2
Wyłącznik główny
3
Osłona modułu sterowania
(otwierana)
•
•
Poniższe opisy dotyczą instalacji standardowych i ograniczają się do
niezbędnych przyłączy pozostających w gestii inwestora.
1.
Odłączyć urządzenie od zasilania i zabezpieczyć przed ponownym
włączeniem.
2.
Zdjąć osłony.
NIEBEZPIECZEŃSTWO Niebezpieczne dla życia obrażenia wskutek
porażenia prądem elektrycznym. Nawet po wyjęciu wtyczki sieciowej z
gniazdka elementy na płytce drukowanej urządzenia mogą być pod
napięciem 230 V. Przed zdjęciem osłon odłączyć sterownik urządzenia od
zasilania. Sprawdzić brak napięcia na płytce.
3.
Założyć z tyłu modułu przyłączeniowego odpowiednią dławnicę do
przepustu kablowego, na przykład M16 lub M20.
4.
Wsunąć przez dławnice wszystkie podłączane przewody.
5.
Podłączyć wszystkie przewody zgodnie ze schematami elektrycznymi.
–
Przy doborze bezpieczników będących w gestii inwestora uwzględnić
moc przyłączeniową urządzenia, 6 "Dane techniczne", 245.
6.
Zamontować osłonę.
7.
Podłączyć wtyczkę sieciową do zasilania 230 V.
8.
Włączyć urządzenie.
Podłączenie do instalacji elektrycznej jest zakończone.
Variomat 140 — 25.09.2020 - Rev. A
4
5
6
złącza RS-485
wyjścia ciśnienia i
poziomu
Sterowanie dotykowe
Tylna strona modułu
przyłączeniowego
Przepusty kablowe
•
zasilanie i
zabezpieczenie
•
styki bezpotencjałowe
•
przyłącze pompy „PU"
