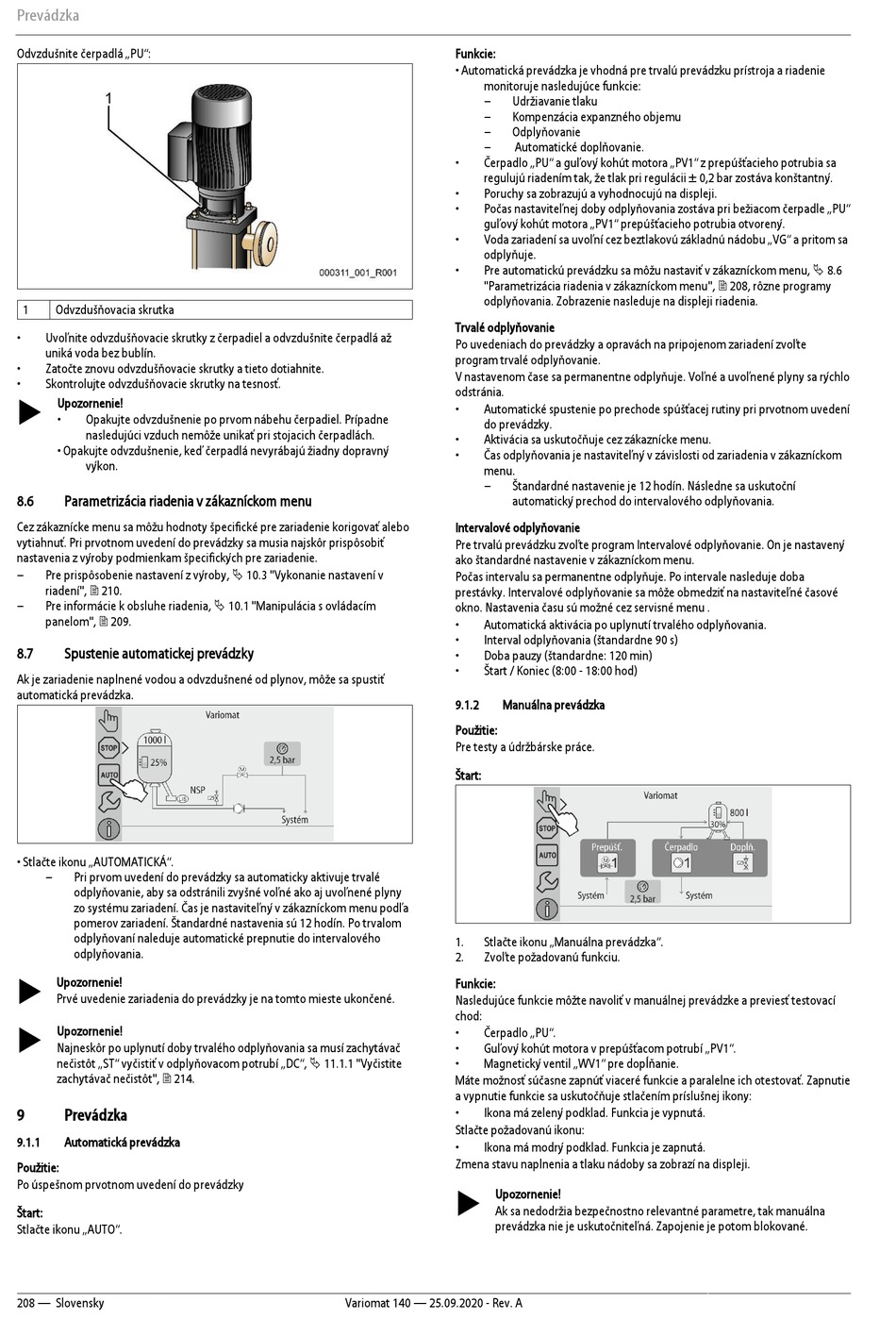

Prevádzka
Odvzdušnite čerpadlá „PU":
1
Odvzdušňovacia skrutka
•
Uvoľnite odvzdušňovacie skrutky z čerpadiel a odvzdušnite čerpadlá až
uniká voda bez bublín.
•
Zatočte znovu odvzdušňovacie skrutky a tieto dotiahnite.
•
Skontrolujte odvzdušňovacie skrutky na tesnosť.
Upozornenie!
•
Opakujte odvzdušnenie po prvom nábehu čerpadiel. Prípadne
nasledujúci vzduch nemôže unikať pri stojacich čerpadlách.
• Opakujte odvzdušnenie, keď čerpadlá nevyrábajú žiadny dopravný
výkon.
8.6
Parametrizácia riadenia v zákazníckom menu
Cez zákaznícke menu sa môžu hodnoty špecifické pre zariadenie korigovať alebo
vytiahnuť. Pri prvotnom uvedení do prevádzky sa musia najskôr prispôsobiť
nastavenia z výroby podmienkam špecifických pre zariadenie.
–
Pre prispôsobenie nastavení z výroby, 10.3 "Vykonanie nastavení v
riadení", 210.
–
Pre informácie k obsluhe riadenia, 10.1 "Manipulácia s ovládacím
panelom", 209.
8.7
Spustenie automatickej prevádzky
Ak je zariadenie naplnené vodou a odvzdušnené od plynov, môže sa spustiť
automatická prevádzka.
• Stlačte ikonu „AUTOMATICKÁ".
–
Pri prvom uvedení do prevádzky sa automaticky aktivuje trvalé
odplyňovanie, aby sa odstránili zvyšné voľné ako aj uvoľnené plyny
zo systému zariadení. Čas je nastaviteľný v zákazníckom menu podľa
pomerov zariadení. Štandardné nastavenia sú 12 hodín. Po trvalom
odplyňovaní naleduje automatické prepnutie do intervalového
odplyňovania.
Upozornenie!
Prvé uvedenie zariadenia do prevádzky je na tomto mieste ukončené.
Upozornenie!
Najneskôr po uplynutí doby trvalého odplyňovania sa musí zachytávač
nečistôt „ST" vyčistiť v odplyňovacom potrubí „DC", 11.1.1 "Vyčistite
zachytávač nečistôt", 214.
9
Prevádzka
9.1.1
Automatická prevádzka
Použitie:
Po úspešnom prvotnom uvedení do prevádzky
Štart:
Stlačte ikonu „AUTO".
208 — Slovensky
Funkcie:
• Automatická prevádzka je vhodná pre trvalú prevádzku prístroja a riadenie
monitoruje nasledujúce funkcie:
–
Udržiavanie tlaku
–
Kompenzácia expanzného objemu
–
Odplyňovanie
–
Automatické doplňovanie.
•
Čerpadlo „PU" a guľový kohút motora „PV1" z prepúšťacieho potrubia sa
regulujú riadením tak, že tlak pri regulácii ± 0,2 bar zostáva konštantný.
•
Poruchy sa zobrazujú a vyhodnocujú na displeji.
•
Počas nastaviteľnej doby odplyňovania zostáva pri bežiacom čerpadle „PU"
guľový kohút motora „PV1" prepúšťacieho potrubia otvorený.
•
Voda zariadení sa uvoľní cez beztlakovú základnú nádobu „VG" a pritom sa
odplyňuje.
•
Pre automatickú prevádzku sa môžu nastaviť v zákazníckom menu, 8.6
"Parametrizácia riadenia v zákazníckom menu", 208, rôzne programy
odplyňovania. Zobrazenie nasleduje na displeji riadenia.
Trvalé odplyňovanie
Po uvedeniach do prevádzky a opravách na pripojenom zariadení zvoľte
program trvalé odplyňovanie.
V nastavenom čase sa permanentne odplyňuje. Voľné a uvoľnené plyny sa rýchlo
odstránia.
•
Automatické spustenie po prechode spúšťacej rutiny pri prvotnom uvedení
do prevádzky.
•
Aktivácia sa uskutočňuje cez zákaznícke menu.
•
Čas odplyňovania je nastaviteľný v závislosti od zariadenia v zákazníckom
menu.
–
Štandardné nastavenie je 12 hodín. Následne sa uskutoční
automatický prechod do intervalového odplyňovania.
Intervalové odplyňovanie
Pre trvalú prevádzku zvoľte program Intervalové odplyňovanie. On je nastavený
ako štandardné nastavenie v zákazníckom menu.
Počas intervalu sa permanentne odplyňuje. Po intervale nasleduje doba
prestávky. Intervalové odplyňovanie sa môže obmedziť na nastaviteľné časové
okno. Nastavenia času sú možné cez servisné menu .
•
Automatická aktivácia po uplynutí trvalého odplyňovania.
•
Interval odplyňovania (štandardne 90 s)
•
Doba pauzy (štandardne: 120 min)
•
Štart / Koniec (8:00 - 18:00 hod)
9.1.2
Manuálna prevádzka
Použitie:
Pre testy a údržbárske práce.
Štart:
1.
Stlačte ikonu „Manuálna prevádzka".
2.
Zvoľte požadovanú funkciu.
Funkcie:
Nasledujúce funkcie môžte navoliť v manuálnej prevádzke a previesť testovací
chod:
•
Čerpadlo „PU".
•
Guľový kohút motora v prepúšťacom potrubí „PV1".
•
Magnetický ventil „WV1" pre dopĺňanie.
Máte možnosť súčasne zapnúť viaceré funkcie a paralelne ich otestovať. Zapnutie
a vypnutie funkcie sa uskutočňuje stlačením príslušnej ikony:
•
Ikona má zelený podklad. Funkcia je vypnutá.
Stlačte požadovanú ikonu:
•
Ikona má modrý podklad. Funkcia je zapnutá.
Zmena stavu naplnenia a tlaku nádoby sa zobrazí na displeji.
Upozornenie!
Ak sa nedodržia bezpečnostno relevantné parametre, tak manuálna
prevádzka nie je uskutočniteľná. Zapojenie je potom blokované.
Variomat 140 — 25.09.2020 - Rev. A
