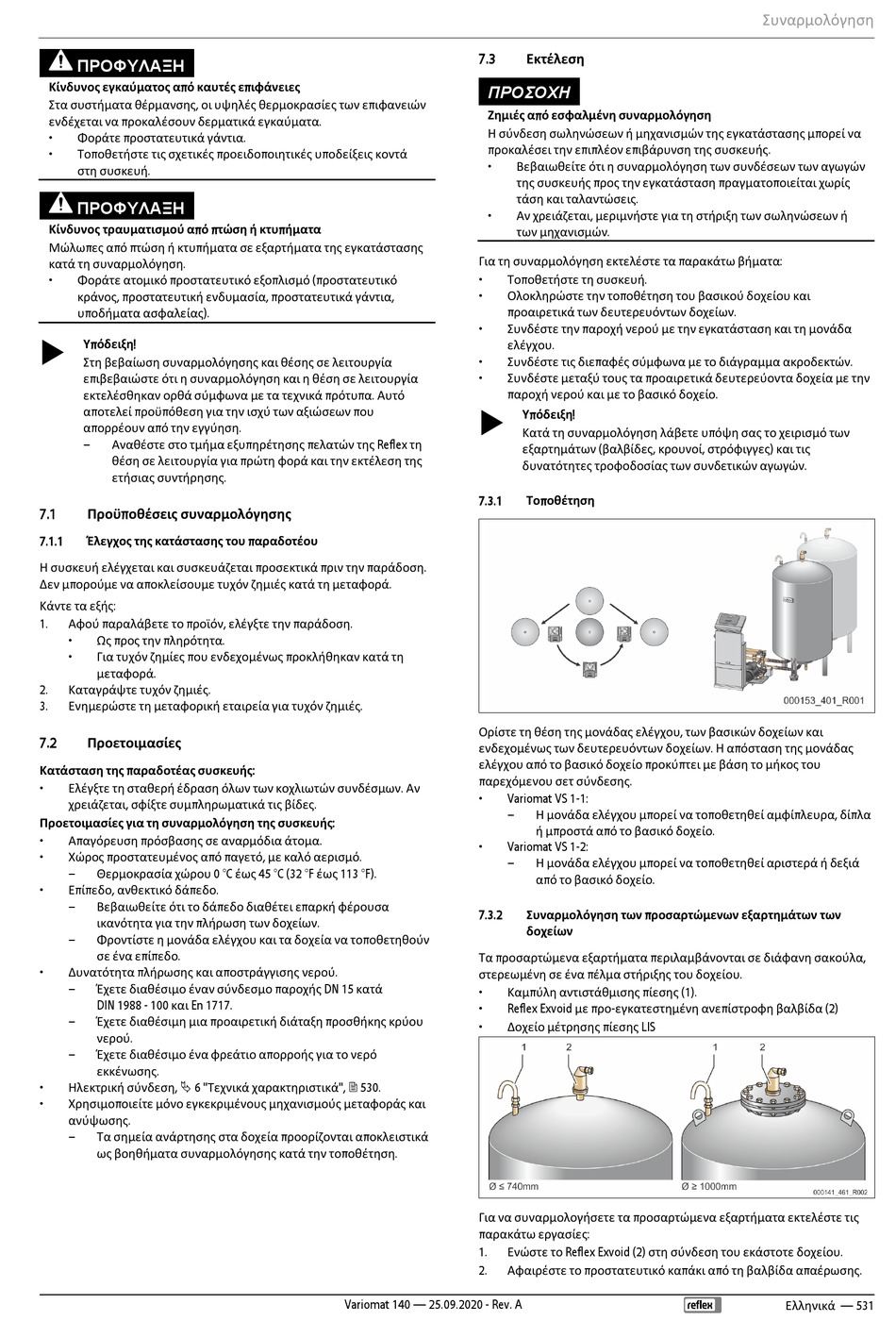

ΠΡΟΦΥΛΑΞΗ
Κίνδυνος εγκαύματος από καυτές επιφάνειες
Στα συστήματα θέρμανσης, οι υψηλές θερμοκρασίες των επιφανειών
ενδέχεται να προκαλέσουν δερματικά εγκαύματα.
•
Φοράτε προστατευτικά γάντια.
•
Τοποθετήστε τις σχετικές προειδοποιητικές υποδείξεις κοντά
στη συσκευή.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από πτώση ή κτυπήματα
Μώλωπες από πτώση ή κτυπήματα σε εξαρτήματα της εγκατάστασης
κατά τη συναρμολόγηση.
•
Φοράτε ατομικό προστατευτικό εξοπλισμό (προστατευτικό
κράνος, προστατευτική ενδυμασία, προστατευτικά γάντια,
υποδήματα ασφαλείας).
Υπόδειξη!
Στη βεβαίωση συναρμολόγησης και θέσης σε λειτουργία
επιβεβαιώστε ότι η συναρμολόγηση και η θέση σε λειτουργία
εκτελέσθηκαν ορθά σύμφωνα με τα τεχνικά πρότυπα. Αυτό
αποτελεί προϋπόθεση για την ισχύ των αξιώσεων που
απορρέουν από την εγγύηση.
–
Αναθέστε στο τμήμα εξυπηρέτησης πελατών της Reflex τη
θέση σε λειτουργία για πρώτη φορά και την εκτέλεση της
ετήσιας συντήρησης.
7.1
Προϋποθέσεις συναρμολόγησης
7.1.1
Έλεγχος της κατάστασης του παραδοτέου
Η συσκευή ελέγχεται και συσκευάζεται προσεκτικά πριν την παράδοση.
Δεν μπορούμε να αποκλείσουμε τυχόν ζημιές κατά τη μεταφορά.
Κάντε τα εξής:
1.
Αφού παραλάβετε το προϊόν, ελέγξτε την παράδοση.
•
Ως προς την πληρότητα.
•
Για τυχόν ζημίες που ενδεχομένως προκλήθηκαν κατά τη
μεταφορά.
2.
Καταγράψτε τυχόν ζημιές.
3.
Ενημερώστε τη μεταφορική εταιρεία για τυχόν ζημιές.
7.2
Προετοιμασίες
Κατάσταση της παραδοτέας συσκευής:
•
Ελέγξτε τη σταθερή έδραση όλων των κοχλιωτών συνδέσμων. Αν
χρειάζεται, σφίξτε συμπληρωματικά τις βίδες.
Προετοιμασίες για τη συναρμολόγηση της συσκευής:
•
Απαγόρευση πρόσβασης σε αναρμόδια άτομα.
•
Χώρος προστατευμένος από παγετό, με καλό αερισμό.
–
Θερμοκρασία χώρου 0 °C έως 45 °C (32 °F έως 113 °F).
•
Επίπεδο, ανθεκτικό δάπεδο.
–
Βεβαιωθείτε ότι το δάπεδο διαθέτει επαρκή φέρουσα
ικανότητα για την πλήρωση των δοχείων.
–
Φροντίστε η μονάδα ελέγχου και τα δοχεία να τοποθετηθούν
σε ένα επίπεδο.
•
Δυνατότητα πλήρωσης και αποστράγγισης νερού.
–
Έχετε διαθέσιμο έναν σύνδεσμο παροχής DN 15 κατά
DIN 1988 - 100 και En 1717.
–
Έχετε διαθέσιμη μια προαιρετική διάταξη προσθήκης κρύου
νερού.
–
Έχετε διαθέσιμο ένα φρεάτιο απορροής για το νερό
εκκένωσης.
Ηλεκτρική σύνδεση, 6 "Τεχνικά χαρακτηριστικά", 530.
•
•
Χρησιμοποιείτε μόνο εγκεκριμένους μηχανισμούς μεταφοράς και
ανύψωσης.
–
Τα σημεία ανάρτησης στα δοχεία προορίζονται αποκλειστικά
ως βοηθήματα συναρμολόγησης κατά την τοποθέτηση.
7.3
ΠΡΟΣΟΧΗ
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί να
προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
•
•
Για τη συναρμολόγηση εκτελέστε τα παρακάτω βήματα:
•
Τοποθετήστε τη συσκευή.
•
Ολοκληρώστε την τοποθέτηση του βασικού δοχείου και
προαιρετικά των δευτερευόντων δοχείων.
•
Συνδέστε την παροχή νερού με την εγκατάσταση και τη μονάδα
ελέγχου.
•
Συνδέστε τις διεπαφές σύμφωνα με το διάγραμμα ακροδεκτών.
•
Συνδέστε μεταξύ τους τα προαιρετικά δευτερεύοντα δοχεία με την
παροχή νερού και με το βασικό δοχείο.
7.3.1
Ορίστε τη θέση της μονάδας ελέγχου, των βασικών δοχείων και
ενδεχομένως των δευτερευόντων δοχείων. Η απόσταση της μονάδας
ελέγχου από το βασικό δοχείο προκύπτει με βάση το μήκος του
παρεχόμενου σετ σύνδεσης.
•
Variomat VS 1-1:
–
•
Variomat VS 1-2:
–
7.3.2
Τα προσαρτώμενα εξαρτήματα περιλαμβάνονται σε διάφανη σακούλα,
στερεωμένη σε ένα πέλμα στήριξης του δοχείου.
•
Καμπύλη αντιστάθμισης πίεσης (1).
•
Reflex Exvoid με προ-εγκατεστημένη ανεπίστροφη βαλβίδα (2)
•
Δοχείο μέτρησης πίεσης LIS
Για να συναρμολογήσετε τα προσαρτώμενα εξαρτήματα εκτελέστε τις
παρακάτω εργασίες:
1.
Ενώστε το Reflex Exvoid (2) στη σύνδεση του εκάστοτε δοχείου.
2.
Αφαιρέστε το προστατευτικό καπάκι από τη βαλβίδα απαέρωσης.
Variomat 140 — 25.09.2020 - Rev. A
Εκτέλεση
Βεβαιωθείτε ότι η συναρμολόγηση των συνδέσεων των αγωγών
της συσκευής προς την εγκατάσταση πραγματοποιείται χωρίς
τάση και ταλαντώσεις.
Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή
των μηχανισμών.
Υπόδειξη!
Κατά τη συναρμολόγηση λάβετε υπόψη σας το χειρισμό των
εξαρτημάτων (βαλβίδες, κρουνοί, στρόφιγγες) και τις
δυνατότητες τροφοδοσίας των συνδετικών αγωγών.
Τοποθέτηση
Η μονάδα ελέγχου μπορεί να τοποθετηθεί αμφίπλευρα, δίπλα
ή μπροστά από το βασικό δοχείο.
Η μονάδα ελέγχου μπορεί να τοποθετηθεί αριστερά ή δεξιά
από το βασικό δοχείο.
Συναρμολόγηση των προσαρτώμενων εξαρτημάτων των
δοχείων
Συναρμολόγηση
Ελληνικά — 531
