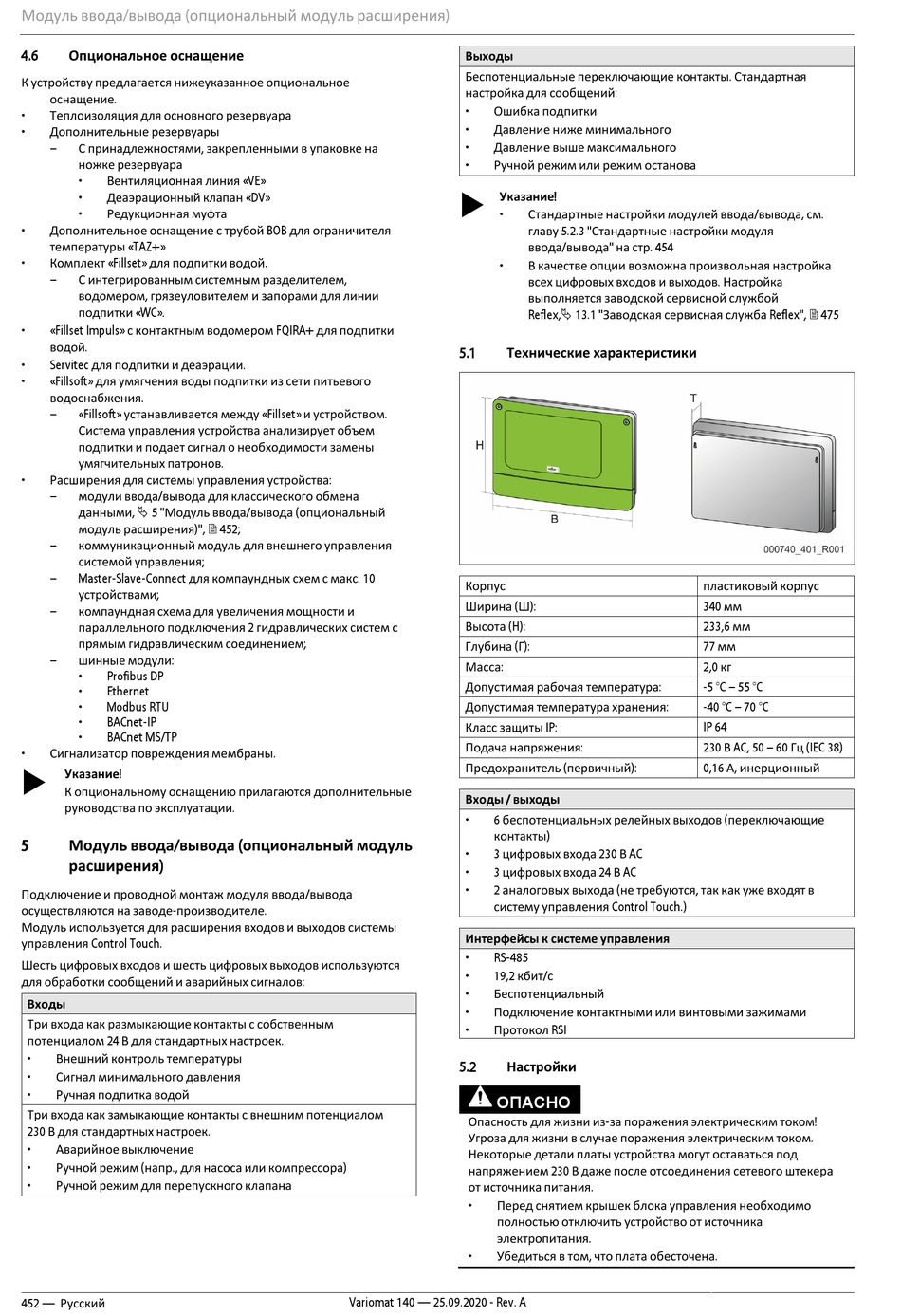

Модуль ввода/вывода (опциональный модуль расширения)
4.6
Опциональное оснащение
К устройству предлагается нижеуказанное опциональное
оснащение.
•
Теплоизоляция для основного резервуара
•
Дополнительные резервуары
–
С принадлежностями, закрепленными в упаковке на
ножке резервуара
•
Вентиляционная линия «VE»
•
Деаэрационный клапан «DV»
•
Редукционная муфта
•
Дополнительное оснащение с трубой BOB для ограничителя
температуры «TAZ+»
•
Комплект «Fillset» для подпитки водой.
–
С интегрированным системным разделителем,
водомером, грязеуловителем и запорами для линии
подпитки «WC».
•
«Fillset Impuls» с контактным водомером FQIRA+ для подпитки
водой.
•
Servitec для подпитки и деаэрации.
•
«Fillsoft» для умягчения воды подпитки из сети питьевого
водоснабжения.
–
«Fillsoft» устанавливается между «Fillset» и устройством.
Система управления устройства анализирует объем
подпитки и подает сигнал о необходимости замены
умягчительных патронов.
•
Расширения для системы управления устройства:
–
модули ввода/вывода для классического обмена
данными, 5 "Модуль ввода/вывода (опциональный
модуль расширения)", 452;
–
коммуникационный модуль для внешнего управления
системой управления;
–
Master-Slave-Connect для компаундных схем с макс. 10
устройствами;
–
компаундная схема для увеличения мощности и
параллельного подключения 2 гидравлических систем с
прямым гидравлическим соединением;
–
шинные модули:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Сигнализатор повреждения мембраны.
Указание!
К опциональному оснащению прилагаются дополнительные
руководства по эксплуатации.
5
Модуль ввода/вывода (опциональный модуль
расширения)
Подключение и проводной монтаж модуля ввода/вывода
осуществляются на заводе-производителе.
Модуль используется для расширения входов и выходов системы
управления Control Touch.
Шесть цифровых входов и шесть цифровых выходов используются
для обработки сообщений и аварийных сигналов:
Входы
Три входа как размыкающие контакты с собственным
потенциалом 24 В для стандартных настроек.
•
Внешний контроль температуры
•
Сигнал минимального давления
•
Ручная подпитка водой
Три входа как замыкающие контакты с внешним потенциалом
230 В для стандартных настроек.
•
Аварийное выключение
•
Ручной режим (напр., для насоса или компрессора)
•
Ручной режим для перепускного клапана
452 — Русский
Выходы
Беспотенциальные переключающие контакты. Стандартная
настройка для сообщений:
•
Ошибка подпитки
•
Давление ниже минимального
•
Давление выше максимального
•
Ручной режим или режим останова
Указание!
•
•
5.1
Технические характеристики
Корпус
Ширина (Ш):
Высота (H):
Глубина (Г):
Масса:
Допустимая рабочая температура:
Допустимая температура хранения:
Класс защиты IP:
Подача напряжения:
Предохранитель (первичный):
Входы / выходы
•
6 беспотенциальных релейных выходов (переключающие
контакты)
•
3 цифровых входа 230 В AC
•
3 цифровых входа 24 В AC
•
2 аналоговых выхода (не требуются, так как уже входят в
систему управления Control Touch.)
Интерфейсы к системе управления
•
RS-485
•
19,2 кбит/с
•
Беспотенциальный
•
Подключение контактными или винтовыми зажимами
•
Протокол RSI
5.2
Настройки
ОПАСНО
Опасность для жизни из-за поражения электрическим током!
Угроза для жизни в случае поражения электрическим током.
Некоторые детали платы устройства могут оставаться под
напряжением 230 В даже после отсоединения сетевого штекера
от источника питания.
•
Перед снятием крышек блока управления необходимо
полностью отключить устройство от источника
электропитания.
•
Убедиться в том, что плата обесточена.
Variomat 140 — 25.09.2020 - Rev. A
Стандартные настройки модулей ввода/вывода, см.
главу 5.2.3 "Стандартные настройки модуля
ввода/вывода" на стр. 454
В качестве опции возможна произвольная настройка
всех цифровых входов и выходов. Настройка
выполняется заводской сервисной службой
Reflex, 13.1 "Заводская сервисная служба Reflex", 475
пластиковый корпус
340 мм
233,6 мм
77 мм
2,0 кг
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 В AC, 50 – 60 Гц (IEC 38)
0,16 А, инерционный
