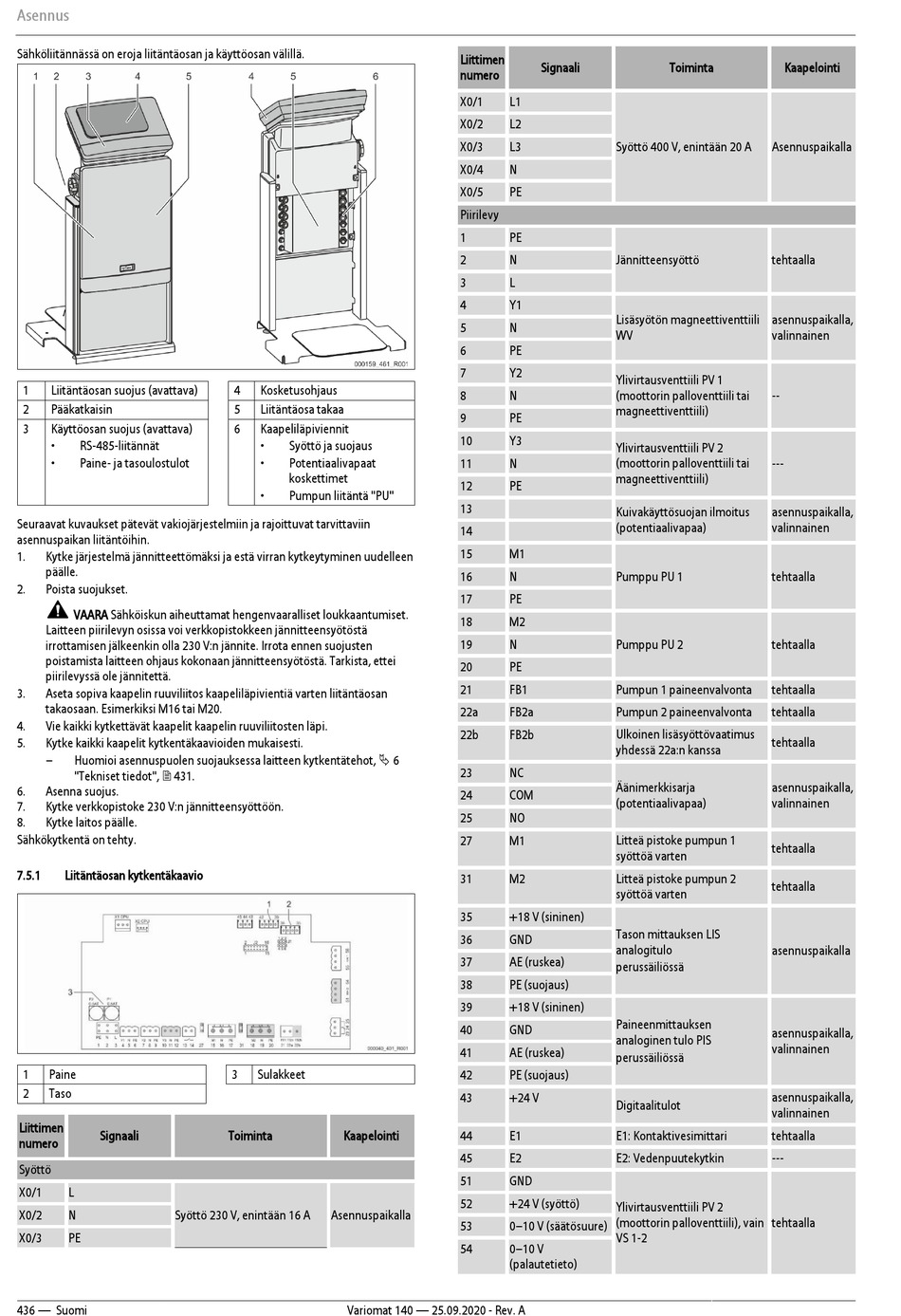

Asennus
Sähköliitännässä on eroja liitäntäosan ja käyttöosan välillä.
1
Liitäntäosan suojus (avattava)
2
Pääkatkaisin
3
Käyttöosan suojus (avattava)
•
RS-485-liitännät
•
Paine- ja tasoulostulot
Seuraavat kuvaukset pätevät vakiojärjestelmiin ja rajoittuvat tarvittaviin
asennuspaikan liitäntöihin.
1.
Kytke järjestelmä jännitteettömäksi ja estä virran kytkeytyminen uudelleen
päälle.
2.
Poista suojukset.
VAARA Sähköiskun aiheuttamat hengenvaaralliset loukkaantumiset.
Laitteen piirilevyn osissa voi verkkopistokkeen jännitteensyötöstä
irrottamisen jälkeenkin olla 230 V:n jännite. Irrota ennen suojusten
poistamista laitteen ohjaus kokonaan jännitteensyötöstä. Tarkista, ettei
piirilevyssä ole jännitettä.
3.
Aseta sopiva kaapelin ruuviliitos kaapeliläpivientiä varten liitäntäosan
takaosaan. Esimerkiksi M16 tai M20.
4.
Vie kaikki kytkettävät kaapelit kaapelin ruuviliitosten läpi.
5.
Kytke kaikki kaapelit kytkentäkaavioiden mukaisesti.
–
Huomioi asennuspuolen suojauksessa laitteen kytkentätehot, 6
"Tekniset tiedot", 431.
6.
Asenna suojus.
7.
Kytke verkkopistoke 230 V:n jännitteensyöttöön.
8.
Kytke laitos päälle.
Sähkökytkentä on tehty.
7.5.1
Liitäntäosan kytkentäkaavio
1
Paine
2
Taso
Liittimen
Signaali
numero
Syöttö
X0/1
L
X0/2
N
Syöttö 230 V, enintään 16 A
X0/3
PE
436 — Suomi
4
Kosketusohjaus
5
Liitäntäosa takaa
6
Kaapeliläpiviennit
•
Syöttö ja suojaus
•
Potentiaalivapaat
koskettimet
•
Pumpun liitäntä "PU"
3
Sulakkeet
Toiminta
Kaapelointi
Asennuspaikalla
Variomat 140 — 25.09.2020 - Rev. A
Liittimen
Signaali
numero
X0/1
L1
X0/2
L2
X0/3
L3
Syöttö 400 V, enintään 20 A
X0/4
N
X0/5
PE
Piirilevy
1
PE
2
N
Jännitteensyöttö
3
L
4
Y1
Lisäsyötön magneettiventtiili
5
N
WV
6
PE
7
Y2
Ylivirtausventtiili PV 1
8
N
(moottorin palloventtiili tai
magneettiventtiili)
9
PE
10
Y3
Ylivirtausventtiili PV 2
11
N
(moottorin palloventtiili tai
magneettiventtiili)
12
PE
13
Kuivakäyttösuojan ilmoitus
(potentiaalivapaa)
14
15
M1
16
N
Pumppu PU 1
17
PE
18
M2
19
N
Pumppu PU 2
20
PE
21
FB1
Pumpun 1 paineenvalvonta
22a
FB2a
Pumpun 2 paineenvalvonta
22b
FB2b
Ulkoinen lisäsyöttövaatimus
yhdessä 22a:n kanssa
23
NC
Äänimerkkisarja
24
COM
(potentiaalivapaa)
25
NO
27
M1
Litteä pistoke pumpun 1
syöttöä varten
31
M2
Litteä pistoke pumpun 2
syöttöä varten
35
+18 V (sininen)
Tason mittauksen LIS
36
GND
analogitulo
37
AE (ruskea)
perussäiliössä
38
PE (suojaus)
39
+18 V (sininen)
Paineenmittauksen
40
GND
analoginen tulo PIS
41
AE (ruskea)
perussäiliössä
42
PE (suojaus)
43
+24 V
Digitaalitulot
44
E1
E1: Kontaktivesimittari
45
E2
E2: Vedenpuutekytkin
51
GND
52
+24 V (syöttö)
Ylivirtausventtiili PV 2
(moottorin palloventtiili), vain
53
0–10 V (säätösuure)
VS 1-2
54
0–10 V
(palautetieto)
Toiminta
Kaapelointi
Asennuspaikalla
tehtaalla
asennuspaikalla,
valinnainen
--
---
asennuspaikalla,
valinnainen
tehtaalla
tehtaalla
tehtaalla
tehtaalla
tehtaalla
asennuspaikalla,
valinnainen
tehtaalla
tehtaalla
asennuspaikalla
asennuspaikalla,
valinnainen
asennuspaikalla,
valinnainen
tehtaalla
---
tehtaalla
