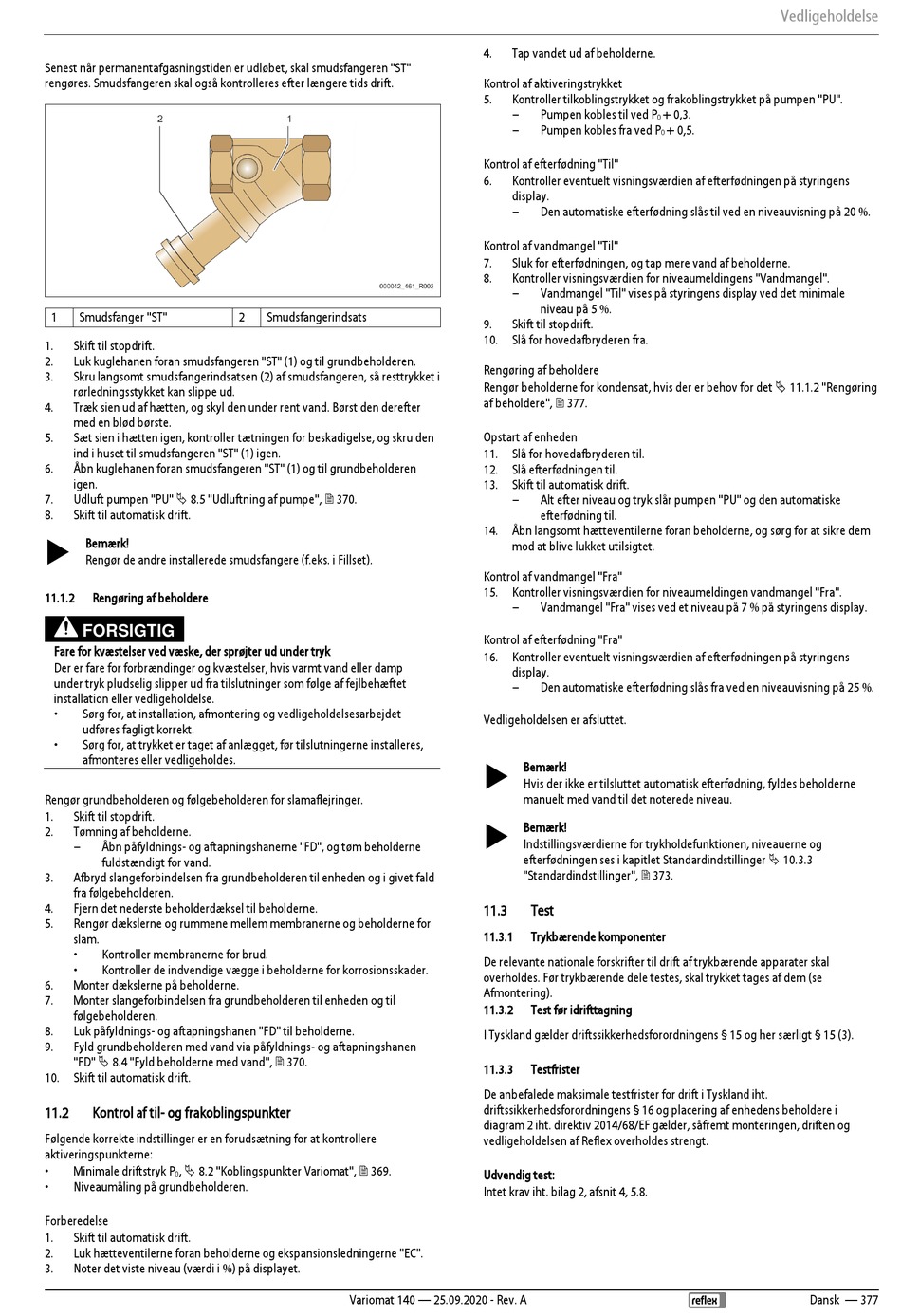

Senest når permanentafgasningstiden er udløbet, skal smudsfangeren "ST"
rengøres. Smudsfangeren skal også kontrolleres efter længere tids drift.
1 Smudsfanger "ST"
1. Skift til stopdrift.
2. Luk kuglehanen foran smudsfangeren "ST" (1) og til grundbeholderen.
3. Skru langsomt smudsfangerindsatsen (2) af smudsfangeren, så resttrykket i
rørledningsstykket kan slippe ud.
4. Træk sien ud af hætten, og skyl den under rent vand. Børst den derefter
med en blød børste.
5. Sæt sien i hætten igen, kontroller tætningen for beskadigelse, og skru den
ind i huset til smudsfangeren "ST" (1) igen.
6. Åbn kuglehanen foran smudsfangeren "ST" (1) og til grundbeholderen
igen.
7. Udluft pumpen "PU"  8.5 "Udluftning af pumpe",  370.
8. Skift til automatisk drift.
 Bemærk!
Rengør de andre installerede smudsfangere (f.eks. i Fillset).
11.1.2 Rengøring af beholdere
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Rengør grundbeholderen og følgebeholderen for slamaflejringer.
1. Skift til stopdrift.
2. Tømning af beholderne.
– Åbn påfyldnings- og aftapningshanerne "FD", og tøm beholderne
fuldstændigt for vand.
3. Afbryd slangeforbindelsen fra grundbeholderen til enheden og i givet fald
fra følgebeholderen.
4. Fjern det nederste beholderdæksel til beholderne.
5. Rengør dækslerne og rummene mellem membranerne og beholderne for
slam.
• Kontroller membranerne for brud.
• Kontroller de indvendige vægge i beholderne for korrosionsskader.
6. Monter dækslerne på beholderne.
7. Monter slangeforbindelsen fra grundbeholderen til enheden og til
følgebeholderen.
8. Luk påfyldnings- og aftapningshanen "FD" til beholderne.
9. Fyld grundbeholderen med vand via påfyldnings- og aftapningshanen
"FD"  8.4 "Fyld beholderne med vand",  370.
10. Skift til automatisk drift.
11.2 Kontrol af til- og frakoblingspunkter
Følgende korrekte indstillinger er en forudsætning for at kontrollere
aktiveringspunkterne:
• Minimale driftstryk P ,  8.2 "Koblingspunkter Variomat",  369.
0
• Niveaumåling på grundbeholderen.
Forberedelse
1. Skift til automatisk drift.
2. Luk hætteventilerne foran beholderne og ekspansionsledningerne "EC".
3. Noter det viste niveau (værdi i %) på displayet.
2 Smudsfangerindsats
Variomat 140 — 25.09.2020 - Rev. A
4. Tap vandet ud af beholderne.
Kontrol af aktiveringstrykket
5. Kontroller tilkoblingstrykket og frakoblingstrykket på pumpen "PU".
– Pumpen kobles til ved P
– Pumpen kobles fra ved P
Kontrol af efterfødning "Til"
6. Kontroller eventuelt visningsværdien af efterfødningen på styringens
display.
– Den automatiske efterfødning slås til ved en niveauvisning på 20 %.
Kontrol af vandmangel "Til"
7. Sluk for efterfødningen, og tap mere vand af beholderne.
8. Kontroller visningsværdien for niveaumeldingens "Vandmangel".
– Vandmangel "Til" vises på styringens display ved det minimale
niveau på 5 %.
9. Skift til stopdrift.
10. Slå for hovedafbryderen fra.
Rengøring af beholdere
Rengør beholderne for kondensat, hvis der er behov for det  11.1.2 "Rengøring
af beholdere",  377.
Opstart af enheden
11. Slå for hovedafbryderen til.
12. Slå efterfødningen til.
13. Skift til automatisk drift.
– Alt efter niveau og tryk slår pumpen "PU" og den automatiske
efterfødning til.
14. Åbn langsomt hætteventilerne foran beholderne, og sørg for at sikre dem
mod at blive lukket utilsigtet.
Kontrol af vandmangel "Fra"
15. Kontroller visningsværdien for niveaumeldingen vandmangel "Fra".
– Vandmangel "Fra" vises ved et niveau på 7 % på styringens display.
Kontrol af efterfødning "Fra"
16. Kontroller eventuelt visningsværdien af efterfødningen på styringens
display.
– Den automatiske efterfødning slås fra ved en niveauvisning på 25 %.
Vedligeholdelsen er afsluttet.
 Bemærk!
Hvis der ikke er tilsluttet automatisk efterfødning, fyldes beholderne
manuelt med vand til det noterede niveau.
 Bemærk!
Indstillingsværdierne for trykholdefunktionen, niveauerne og
efterfødningen ses i kapitlet Standardindstillinger  10.3.3
"Standardindstillinger",  373.
11.3 Test
11.3.1 Trykbærende komponenter
De relevante nationale forskrifter til drift af trykbærende apparater skal
overholdes. Før trykbærende dele testes, skal trykket tages af dem (se
Afmontering).
11.3.2 Test før idrifttagning
I Tyskland gælder driftssikkerhedsforordningens § 15 og her særligt § 15 (3).
11.3.3 Testfrister
De anbefalede maksimale testfrister for drift i Tyskland iht.
driftssikkerhedsforordningens § 16 og placering af enhedens beholdere i
diagram 2 iht. direktiv 2014/68/EF gælder, såfremt monteringen, driften og
vedligeholdelsen af Reflex overholdes strengt.
Udvendig test:
Intet krav iht. bilag 2, afsnit 4, 5.8.
Vedligeholdelse
+ 0,3.
0
+ 0,5.
0
