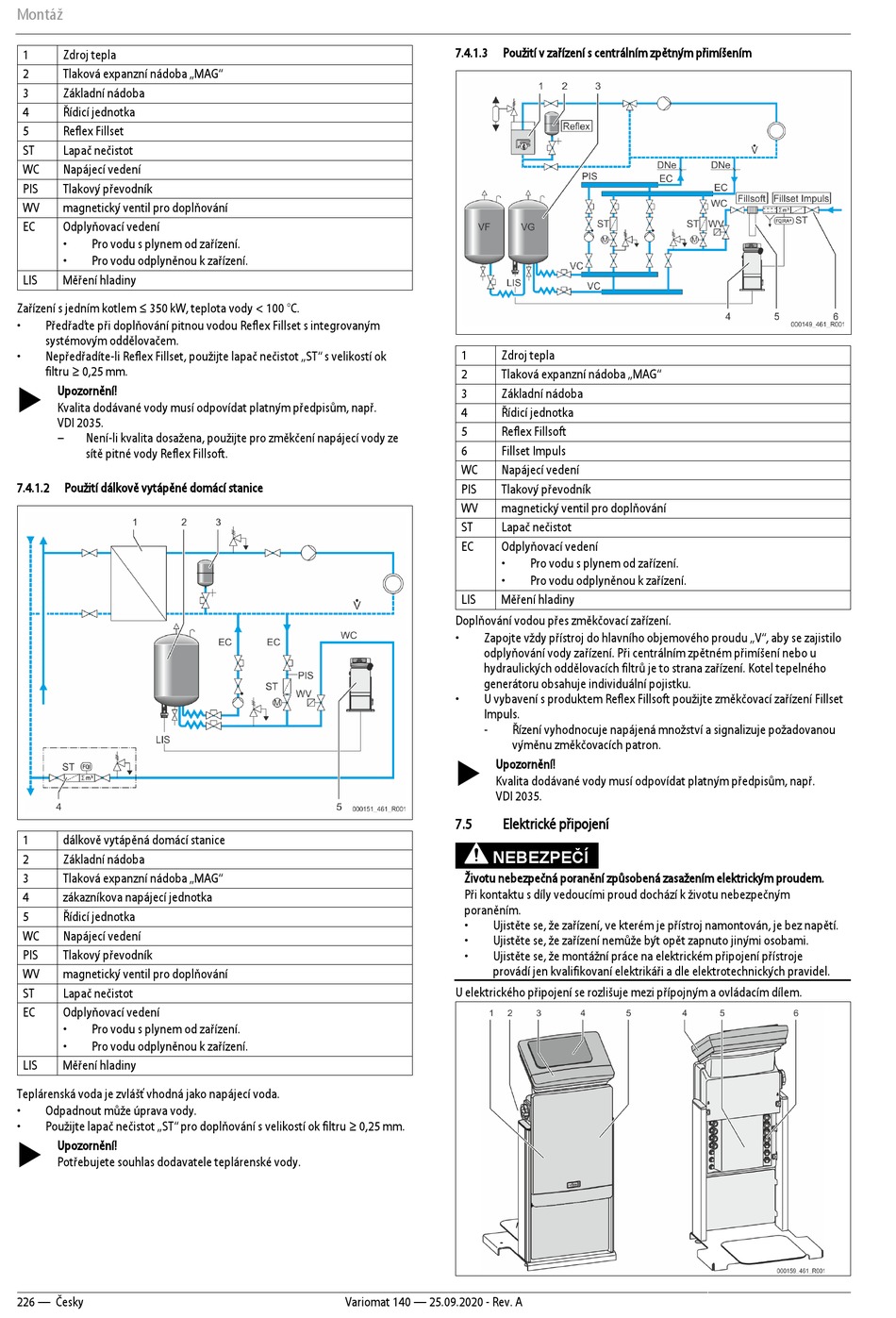

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 226

Montáž
1 Zdroj tepla
2 Tlaková expanzní nádoba „MAG"
3 Základní nádoba
4 Řídicí jednotka
5 Reflex Fillset
ST Lapač nečistot
WC Napájecí vedení
PIS Tlakový převodník
WV magnetický ventil pro doplňování
EC Odplyňovací vedení
• Pro vodu s plynem od zařízení.
• Pro vodu odplyněnou k zařízení.
LIS Měření hladiny
Zařízení s jedním kotlem ≤ 350 kW, teplota vody < 100 °C.
• Předřaďte při doplňování pitnou vodou Reflex Fillset s integrovaným
systémovým oddělovačem.
• Nepředřadíte-li Reflex Fillset, použijte lapač nečistot „ST" s velikostí ok
filtru ≥ 0,25 mm.
 Upozornění!
Kvalita dodávané vody musí odpovídat platným předpisům, např.
VDI 2035.
– Není-li kvalita dosažena, použijte pro změkčení napájecí vody ze
sítě pitné vody Reflex Fillsoft.
7.4.1.2 Použití dálkově vytápěné domácí stanice
1 dálkově vytápěná domácí stanice
2 Základní nádoba
3 Tlaková expanzní nádoba „MAG"
4 zákazníkova napájecí jednotka
5 Řídicí jednotka
WC Napájecí vedení
PIS Tlakový převodník
WV magnetický ventil pro doplňování
ST Lapač nečistot
EC Odplyňovací vedení
• Pro vodu s plynem od zařízení.
• Pro vodu odplyněnou k zařízení.
LIS Měření hladiny
Teplárenská voda je zvlášť vhodná jako napájecí voda.
• Odpadnout může úprava vody.
• Použijte lapač nečistot „ST" pro doplňování s velikostí ok filtru ≥ 0,25 mm.
 Upozornění!
Potřebujete souhlas dodavatele teplárenské vody.
226 — Česky
7.4.1.3 Použití v zařízení s centrálním zpětným přimíšením
1 Zdroj tepla
2 Tlaková expanzní nádoba „MAG"
3 Základní nádoba
4 Řídicí jednotka
5 Reflex Fillsoft
6 Fillset Impuls
WC Napájecí vedení
PIS Tlakový převodník
WV magnetický ventil pro doplňování
ST Lapač nečistot
EC Odplyňovací vedení
•
•
LIS Měření hladiny
Doplňování vodou přes změkčovací zařízení.
• Zapojte vždy přístroj do hlavního objemového proudu „V", aby se zajistilo
odplyňování vody zařízení. Při centrálním zpětném přimíšení nebo u
hydraulických oddělovacích filtrů je to strana zařízení. Kotel tepelného
generátoru obsahuje individuální pojistku.
• U vybavení s produktem Reflex Fillsoft použijte změkčovací zařízení Fillset
Impuls.
- Řízení vyhodnocuje napájená množství a signalizuje požadovanou
výměnu změkčovacích patron.
 Upozornění!
Kvalita dodávané vody musí odpovídat platným předpisům, např.
VDI 2035.
7.5 Elektrické připojení
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
U elektrického připojení se rozlišuje mezi přípojným a ovládacím dílem.
Variomat 140 — 25.09.2020 - Rev. A
Pro vodu s plynem od zařízení.
Pro vodu odplyněnou k zařízení.
