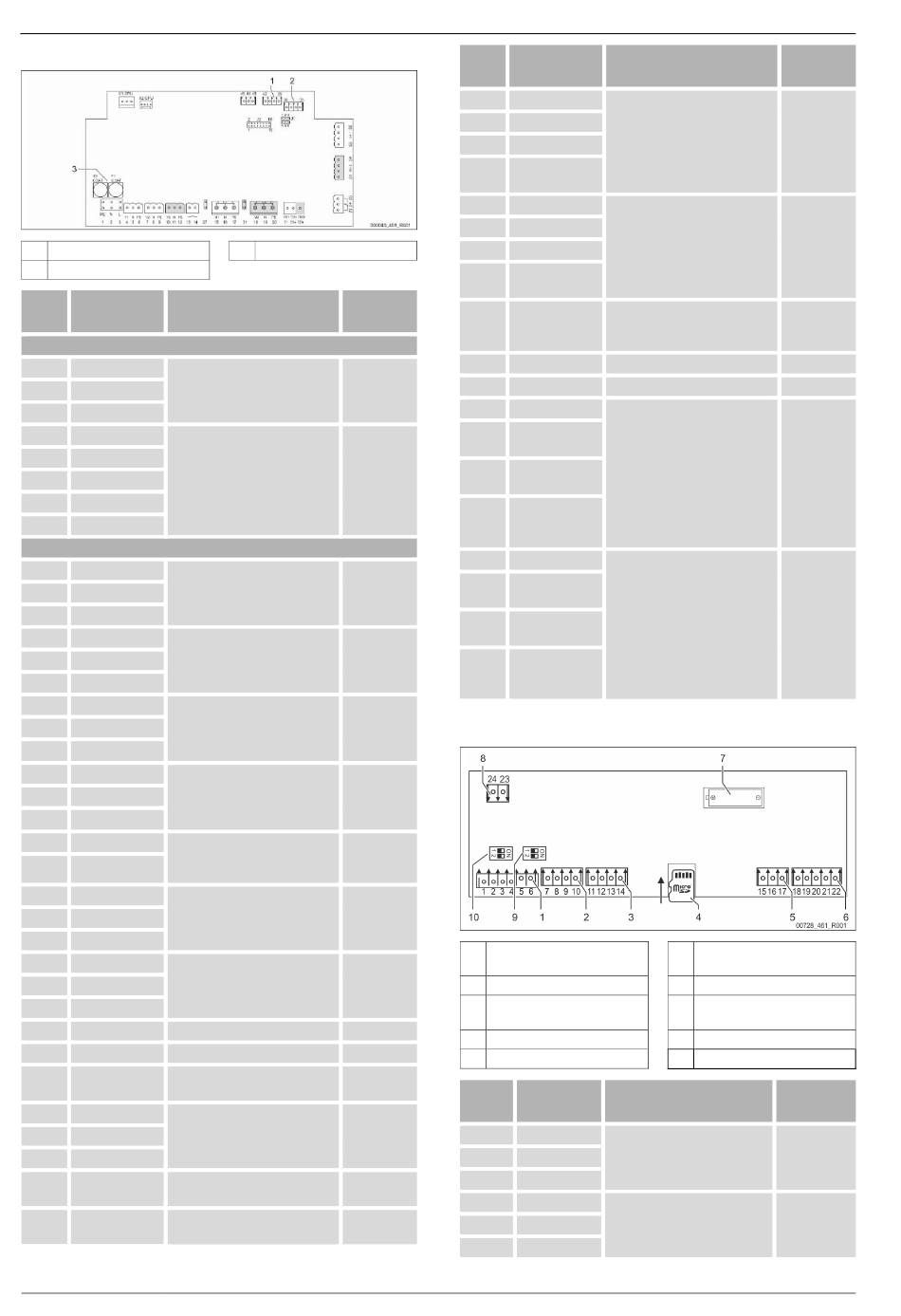

7.5.1 Schemă electrică pentru partea de conectare
1 Presiune
2 Nivel
Număr
Semnal
bornă
Alimentare
X0/1 L
X0/2 N Alimentare 230 V, maxim 16 A
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3 Alimentare 400 V, maxim 20 A
X0/4 N
X0/5 PE
Plăcuţa cu circuite
1 PE
2 N Alimentare cu curent
3 L
4 Y1
Supapă electromagnetică de
5 N
realimentare WV
6 PE
7 Y2 Supapă de descărcare PV 1
(robinet cu bilă acţionat cu
8 N
motor sau supapă
9 PE
electromagnetică)
Supapă de descărcare PV 2
10 Y3
(robinet cu bilă acţionat cu
11 N
motor sau supapă
12 PE
electromagnetică)
13 Mesaj protecţie împotriva
funcţionării pe uscat (fără
14
potenţial)
15 M1
16 N Pompă PU 1
17 PE
18 M2
19 N Pompă PU 2
20 PE
21 FB1 Monitorizare tensiune pompa 1
22a FB2a Monitorizare tensiune pompa 2
Solicitare externă de
22b FB2b
realimentare împreună cu 22a
23 CNÎ
24 COM Mesaj colectiv (fără potenţial)
25 CND
Fişă plată pentru alimentarea
27 M1
pompei 1
Fişă plată pentru alimentarea
31 M2
pompei 2
488 — Română
3 Siguranţe
Funcţie Cablaj
De prevăzut
la faţa
locului
De prevăzut
la faţa
locului
din fabricaţie
opţional, de
prevăzut la
faţa locului
--
---
opţional, de
prevăzut la
faţa locului
din fabricaţie
din fabricaţie
din fabricaţie
din fabricaţie
din fabricaţie
opţional, de
prevăzut la
faţa locului
din fabricaţie
din fabricaţie
Variomat 140 — 25.09.2020 - Rev. A
Număr
Semnal
bornă
35 +18 V (albastru)
36 GND
Intrare analogică a dispozitivului
de măsurare a nivelului LIS
37 AE (maro)
la vasul de bază
38 Împământare
(ecran)
39 +18 V (albastru)
40 GND
Intrare analogică presiune PIS
41 AE (maro)
la vasul de bază
42 Împământare
(ecran)
43 +24 V
Intrări digitale
44 E1 E1: Contor de apă cu contact
45 E2 E2: Întrerupător la lipsa apei
51 GND
52 +24 V
(alimentare)
Supapă de descărcare PV 2
53 0 - 10 V (valoare
(robinet cu bilă, acţionat cu
de reglare)
motor), doar în cazul VS 1-2
54 0 - 10 V
(semnalizare de
răspuns)
55 GND
56 +24 V
(alimentare)
Supapă de descărcare PV 1
57 0 - 10 V (valoare
(robinet cu bilă, acţionat cu
de reglare)
motor)
0 - 10 V
58
(semnalizare de
răspuns)
7.5.2 Schemă electrică pentru partea de operare
1 Interfeţe RS-485
2 Interfaţă intrare/ieşire
3 Interfaţă intrare/ieşire
(rezervă)
4 Microcard SD
5 Alimentare 10 V
Număr
Semnal
bornă
1 A
Interfaţă RS-485
2 B
Interconectare în reţea S1
3 GND S1
4 A
Interfaţă RS-485
5 B Module S2: Modul de extensie
sau de comunicare
6 GND S2
Funcţie Cablaj
de prevăzut
la faţa
locului
opţional, de
prevăzut la
faţa locului
opţional, de
prevăzut la
faţa locului
din fabricaţie
---
din fabricaţie
din fabricaţie
6 Ieşiri analogice pentru
presiune şi nivel
7 Compartiment pentru baterie
8 Tensiune de alimentare
module de magistrală
9 Comutator DIP 2
10 Comutator DIP 1
Funcţie Cablaj
De prevăzut
la faţa locului
De prevăzut
la faţa locului
