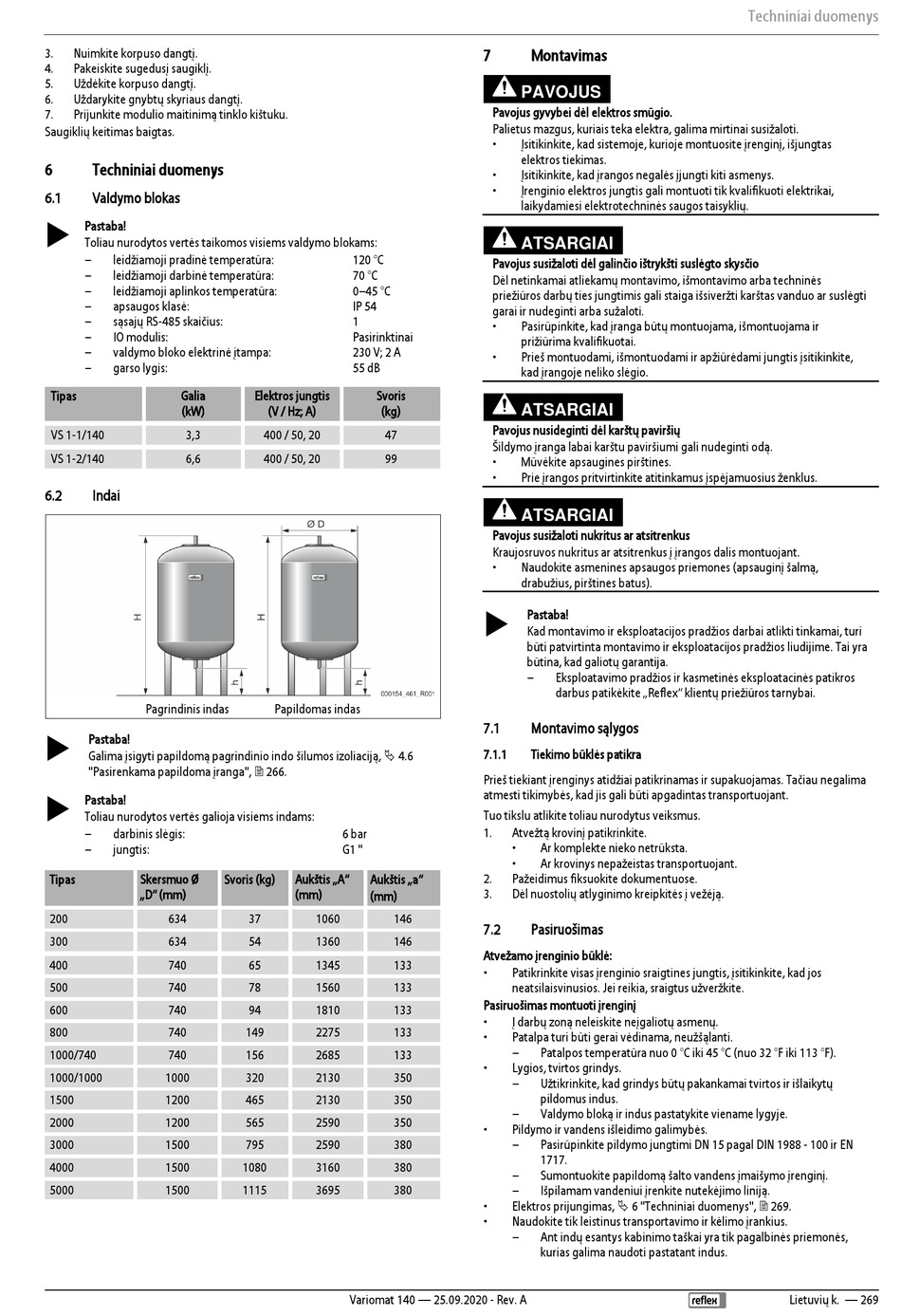

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 269

3. Nuimkite korpuso dangtį.
4. Pakeiskite sugedusį saugiklį.
5. Uždėkite korpuso dangtį.
6. Uždarykite gnybtų skyriaus dangtį.
7. Prijunkite modulio maitinimą tinklo kištuku.
Saugiklių keitimas baigtas.
6 Techniniai duomenys
6.1 Valdymo blokas
 Pastaba!
Toliau nurodytos vertės taikomos visiems valdymo blokams:
– leidžiamoji pradinė temperatūra:
– leidžiamoji darbinė temperatūra:
– leidžiamoji aplinkos temperatūra:
– apsaugos klasė:
– sąsajų RS-485 skaičius:
– IO modulis:
– valdymo bloko elektrinė įtampa:
– garso lygis:
Tipas Galia
(kW)
VS 1-1/140 3,3
VS 1-2/140 6,6
6.2 Indai
Pagrindinis indas
 Pastaba!
Galima įsigyti papildomą pagrindinio indo šilumos izoliaciją,  4.6
"Pasirenkama papildoma įranga",  266.
 Pastaba!
Toliau nurodytos vertės galioja visiems indams:
– darbinis slėgis:
– jungtis:
Tipas Skersmuo Ø
„D" (mm)
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
120 °C
70 °C
0–45 °C
IP 54
1
Pasirinktinai
230 V; 2 A
55 dB
Elektros jungtis Svoris
(V / Hz; A) (kg)
400 / 50, 20 47
400 / 50, 20 99
Papildomas indas
6 bar
G1 "
Svoris (kg) Aukštis „A" Aukštis „a"
(mm)
(mm)
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
Variomat 140 — 25.09.2020 - Rev. A
7 Montavimas
PAVOJUS
Pavojus gyvybei dėl elektros smūgio.
Palietus mazgus, kuriais teka elektra, galima mirtinai susižaloti.
• Įsitikinkite, kad sistemoje, kurioje montuosite įrenginį, išjungtas
elektros tiekimas.
• Įsitikinkite, kad įrangos negalės įjungti kiti asmenys.
• Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos taisyklių.
ATSARGIAI
Pavojus susižaloti dėl galinčio ištrykšti suslėgto skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės
priežiūros darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar suslėgti
garai ir nudeginti arba sužaloti.
• Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir
prižiūrima kvalifikuotai.
• Prieš montuodami, išmontuodami ir apžiūrėdami jungtis įsitikinkite,
kad įrangoje neliko slėgio.
ATSARGIAI
Pavojus nusideginti dėl karštų paviršių
Šildymo įranga labai karštu paviršiumi gali nudeginti odą.
• Mūvėkite apsaugines pirštines.
• Prie įrangos pritvirtinkite atitinkamus įspėjamuosius ženklus.
ATSARGIAI
Pavojus susižaloti nukritus ar atsitrenkus
Kraujosruvos nukritus ar atsitrenkus į įrangos dalis montuojant.
• Naudokite asmenines apsaugos priemones (apsauginį šalmą,
drabužius, pirštines batus).

Pastaba!
Kad montavimo ir eksploatacijos pradžios darbai atlikti tinkamai, turi
būti patvirtinta montavimo ir eksploatacijos pradžios liudijime. Tai yra
būtina, kad galiotų garantija.
– Eksploatavimo pradžios ir kasmetinės eksploatacinės patikros
darbus patikėkite „Reflex" klientų priežiūros tarnybai.
7.1 Montavimo sąlygos
7.1.1 Tiekimo būklės patikra
Prieš tiekiant įrenginys atidžiai patikrinamas ir supakuojamas. Tačiau negalima
atmesti tikimybės, kad jis gali būti apgadintas transportuojant.
Tuo tikslu atlikite toliau nurodytus veiksmus.
1. Atvežtą krovinį patikrinkite.
• Ar komplekte nieko netrūksta.
• Ar krovinys nepažeistas transportuojant.
2. Pažeidimus fiksuokite dokumentuose.
3. Dėl nuostolių atlyginimo kreipkitės į vežėją.
7.2 Pasiruošimas
Atvežamo įrenginio būklė:
• Patikrinkite visas įrenginio sraigtines jungtis, įsitikinkite, kad jos
neatsilaisvinusios. Jei reikia, sraigtus užveržkite.
Pasiruošimas montuoti įrenginį
• Į darbų zoną neleiskite neįgaliotų asmenų.
• Patalpa turi būti gerai vėdinama, neužšąlanti.
– Patalpos temperatūra nuo 0 °C iki 45 °C (nuo 32 °F iki 113 °F).
• Lygios, tvirtos grindys.
– Užtikrinkite, kad grindys būtų pakankamai tvirtos ir išlaikytų
pildomus indus.
– Valdymo bloką ir indus pastatykite viename lygyje.
• Pildymo ir vandens išleidimo galimybės.
– Pasirūpinkite pildymo jungtimi DN 15 pagal DIN 1988 - 100 ir EN
1717.
– Sumontuokite papildomą šalto vandens įmaišymo įrenginį.
– Išpilamam vandeniui įrenkite nutekėjimo liniją.
Elektros prijungimas,  6 "Techniniai duomenys",  269.
•
• Naudokite tik leistinus transportavimo ir kėlimo įrankius.
– Ant indų esantys kabinimo taškai yra tik pagalbinės priemonės,
kurias galima naudoti pastatant indus.
Techniniai duomenys
Lietuvių k. — 269
