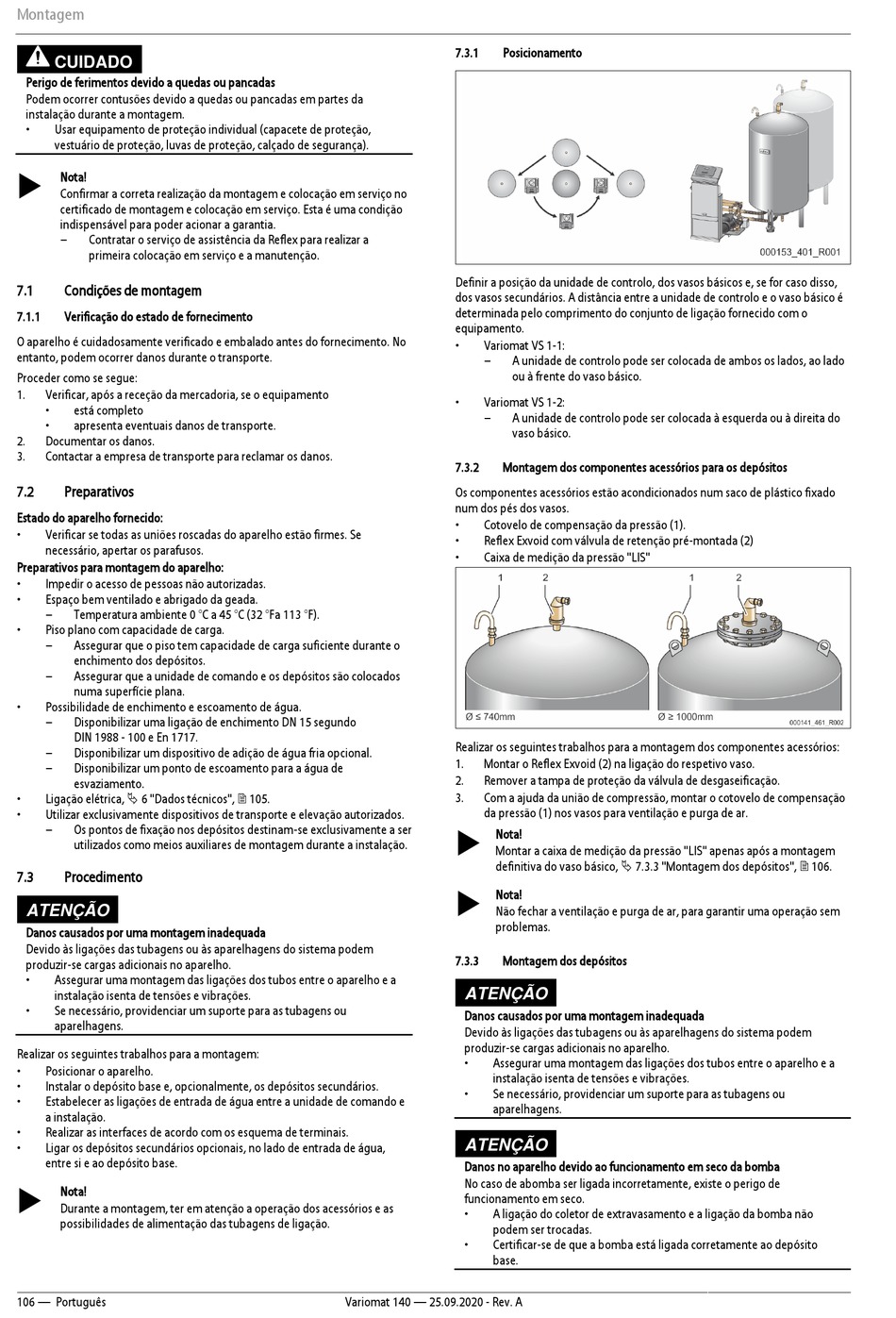

Montagem
CUIDADO
Perigo de ferimentos devido a quedas ou pancadas
Podem ocorrer contusões devido a quedas ou pancadas em partes da
instalação durante a montagem.
•
Usar equipamento de proteção individual (capacete de proteção,
vestuário de proteção, luvas de proteção, calçado de segurança).
Nota!
Confirmar a correta realização da montagem e colocação em serviço no
certificado de montagem e colocação em serviço. Esta é uma condição
indispensável para poder acionar a garantia.
–
Contratar o serviço de assistência da Reflex para realizar a
primeira colocação em serviço e a manutenção.
7.1
Condições de montagem
7.1.1
Verificação do estado de fornecimento
O aparelho é cuidadosamente verificado e embalado antes do fornecimento. No
entanto, podem ocorrer danos durante o transporte.
Proceder como se segue:
1.
Verificar, após a receção da mercadoria, se o equipamento
•
está completo
•
apresenta eventuais danos de transporte.
2.
Documentar os danos.
3.
Contactar a empresa de transporte para reclamar os danos.
7.2
Preparativos
Estado do aparelho fornecido:
•
Verificar se todas as uniões roscadas do aparelho estão firmes. Se
necessário, apertar os parafusos.
Preparativos para montagem do aparelho:
•
Impedir o acesso de pessoas não autorizadas.
•
Espaço bem ventilado e abrigado da geada.
–
Temperatura ambiente 0 °C a 45 °C (32 °Fa 113 °F).
•
Piso plano com capacidade de carga.
–
Assegurar que o piso tem capacidade de carga suficiente durante o
enchimento dos depósitos.
–
Assegurar que a unidade de comando e os depósitos são colocados
numa superfície plana.
•
Possibilidade de enchimento e escoamento de água.
–
Disponibilizar uma ligação de enchimento DN 15 segundo
DIN 1988 - 100 e En 1717.
–
Disponibilizar um dispositivo de adição de água fria opcional.
–
Disponibilizar um ponto de escoamento para a água de
esvaziamento.
•
Ligação elétrica, 6 "Dados técnicos", 105.
•
Utilizar exclusivamente dispositivos de transporte e elevação autorizados.
–
Os pontos de fixação nos depósitos destinam-se exclusivamente a ser
utilizados como meios auxiliares de montagem durante a instalação.
7.3
Procedimento
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
•
Assegurar uma montagem das ligações dos tubos entre o aparelho e a
instalação isenta de tensões e vibrações.
•
Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
Realizar os seguintes trabalhos para a montagem:
•
Posicionar o aparelho.
•
Instalar o depósito base e, opcionalmente, os depósitos secundários.
•
Estabelecer as ligações de entrada de água entre a unidade de comando e
a instalação.
•
Realizar as interfaces de acordo com os esquema de terminais.
•
Ligar os depósitos secundários opcionais, no lado de entrada de água,
entre si e ao depósito base.
Nota!
Durante a montagem, ter em atenção a operação dos acessórios e as
possibilidades de alimentação das tubagens de ligação.
106 — Português
7.3.1
Posicionamento
Definir a posição da unidade de controlo, dos vasos básicos e, se for caso disso,
dos vasos secundários. A distância entre a unidade de controlo e o vaso básico é
determinada pelo comprimento do conjunto de ligação fornecido com o
equipamento.
•
Variomat VS 1-1:
–
A unidade de controlo pode ser colocada de ambos os lados, ao lado
ou à frente do vaso básico.
•
Variomat VS 1-2:
–
A unidade de controlo pode ser colocada à esquerda ou à direita do
vaso básico.
7.3.2
Montagem dos componentes acessórios para os depósitos
Os componentes acessórios estão acondicionados num saco de plástico fixado
num dos pés dos vasos.
•
Cotovelo de compensação da pressão (1).
•
Reflex Exvoid com válvula de retenção pré-montada (2)
•
Caixa de medição da pressão "LIS"
Realizar os seguintes trabalhos para a montagem dos componentes acessórios:
1.
Montar o Reflex Exvoid (2) na ligação do respetivo vaso.
2.
Remover a tampa de proteção da válvula de desgaseificação.
3.
Com a ajuda da união de compressão, montar o cotovelo de compensação
da pressão (1) nos vasos para ventilação e purga de ar.
Nota!
Montar a caixa de medição da pressão "LIS" apenas após a montagem
definitiva do vaso básico, 7.3.3 "Montagem dos depósitos", 106.
Nota!
Não fechar a ventilação e purga de ar, para garantir uma operação sem
problemas.
7.3.3
Montagem dos depósitos
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
•
Assegurar uma montagem das ligações dos tubos entre o aparelho e a
instalação isenta de tensões e vibrações.
•
Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
ATENÇÃO
Danos no aparelho devido ao funcionamento em seco da bomba
No caso de abomba ser ligada incorretamente, existe o perigo de
funcionamento em seco.
•
A ligação do coletor de extravasamento e a ligação da bomba não
podem ser trocadas.
•
Certificar-se de que a bomba está ligada corretamente ao depósito
base.
Variomat 140 — 25.09.2020 - Rev. A
