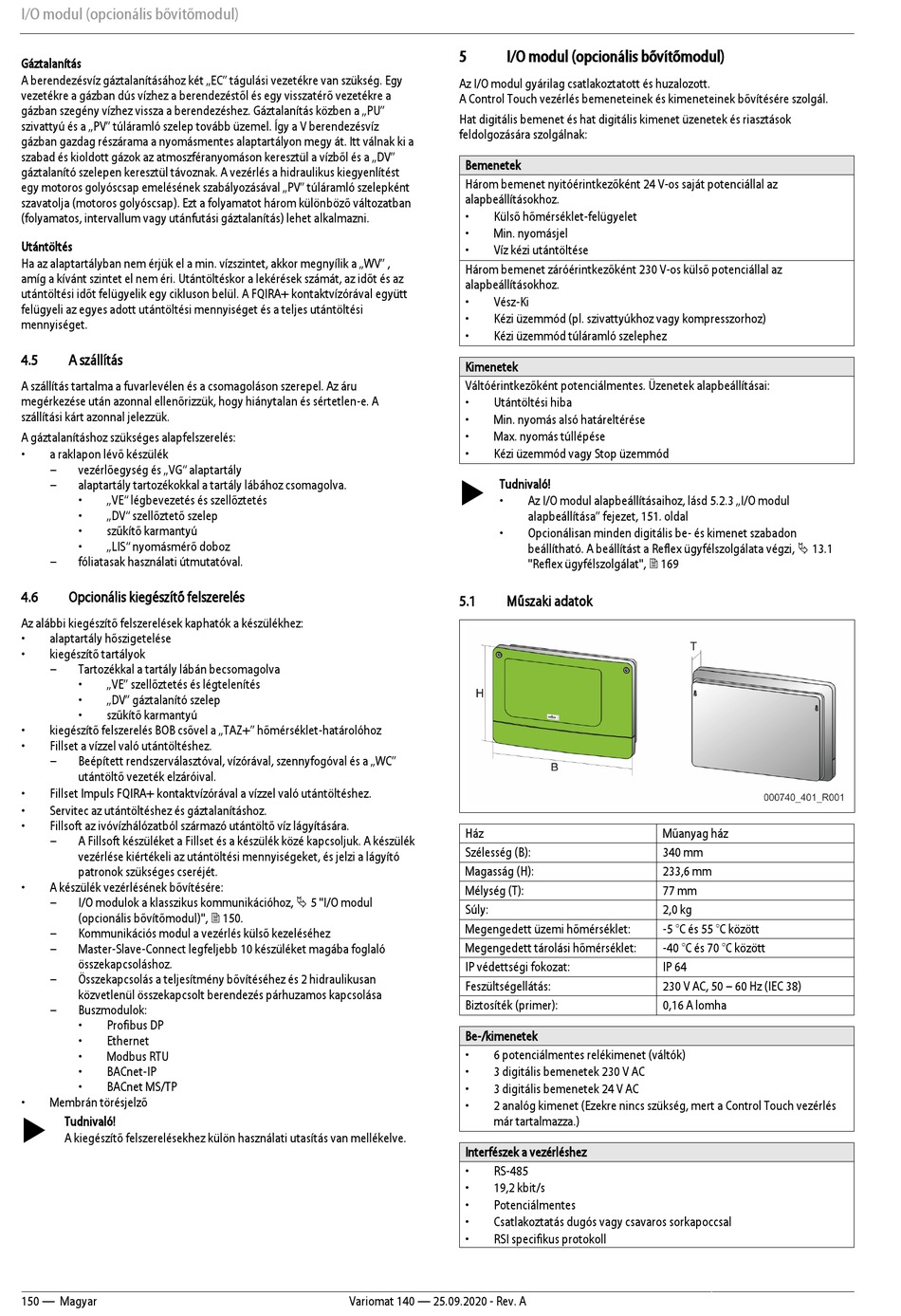

I/O modul (opcionális bővítőmodul)
Gáztalanítás
A berendezésvíz gáztalanításához két „EC" tágulási vezetékre van szükség. Egy
vezetékre a gázban dús vízhez a berendezéstől és egy visszatérő vezetékre a
gázban szegény vízhez vissza a berendezéshez. Gáztalanítás közben a „PU"
szivattyú és a „PV" túláramló szelep tovább üzemel. Így a V berendezésvíz
gázban gazdag részárama a nyomásmentes alaptartályon megy át. Itt válnak ki a
szabad és kioldott gázok az atmoszféranyomáson keresztül a vízből és a „DV"
gáztalanító szelepen keresztül távoznak. A vezérlés a hidraulikus kiegyenlítést
egy motoros golyóscsap emelésének szabályozásával „PV" túláramló szelepként
szavatolja (motoros golyóscsap). Ezt a folyamatot három különböző változatban
(folyamatos, intervallum vagy utánfutási gáztalanítás) lehet alkalmazni.
Utántöltés
Ha az alaptartályban nem érjük el a min. vízszintet, akkor megnyílik a „WV" ,
amíg a kívánt szintet el nem éri. Utántöltéskor a lekérések számát, az időt és az
utántöltési időt felügyelik egy cikluson belül. A FQIRA+ kontaktvízórával együtt
felügyeli az egyes adott utántöltési mennyiséget és a teljes utántöltési
mennyiséget.
4.5
A szállítás
A szállítás tartalma a fuvarlevélen és a csomagoláson szerepel. Az áru
megérkezése után azonnal ellenőrizzük, hogy hiánytalan és sértetlen-e. A
szállítási kárt azonnal jelezzük.
A gáztalanításhoz szükséges alapfelszerelés:
•
a raklapon lévő készülék
–
vezérlőegység és „VG" alaptartály
–
alaptartály tartozékokkal a tartály lábához csomagolva.
•
„VE" légbevezetés és szellőztetés
•
„DV" szellőztető szelep
•
szűkítő karmantyú
•
„LIS" nyomásmérő doboz
–
fóliatasak használati útmutatóval.
4.6
Opcionális kiegészítő felszerelés
Az alábbi kiegészítő felszerelések kaphatók a készülékhez:
•
alaptartály hőszigetelése
•
kiegészítő tartályok
–
Tartozékkal a tartály lábán becsomagolva
•
„VE" szellőztetés és légtelenítés
•
„DV" gáztalanító szelep
•
szűkítő karmantyú
•
kiegészítő felszerelés BOB csővel a „TAZ+" hőmérséklet-határolóhoz
•
Fillset a vízzel való utántöltéshez.
–
Beépített rendszerválasztóval, vízórával, szennyfogóval és a „WC"
utántöltő vezeték elzáróival.
•
Fillset Impuls FQIRA+ kontaktvízórával a vízzel való utántöltéshez.
•
Servitec az utántöltéshez és gáztalanításhoz.
•
Fillsoft az ivóvízhálózatból származó utántöltő víz lágyítására.
–
A Fillsoft készüléket a Fillset és a készülék közé kapcsoljuk. A készülék
vezérlése kiértékeli az utántöltési mennyiségeket, és jelzi a lágyító
patronok szükséges cseréjét.
•
A készülék vezérlésének bővítésére:
–
I/O modulok a klasszikus kommunikációhoz, 5 "I/O modul
(opcionális bővítőmodul)", 150.
–
Kommunikációs modul a vezérlés külső kezeléséhez
–
Master-Slave-Connect legfeljebb 10 készüléket magába foglaló
összekapcsoláshoz.
–
Összekapcsolás a teljesítmény bővítéséhez és 2 hidraulikusan
közvetlenül összekapcsolt berendezés párhuzamos kapcsolása
–
Buszmodulok:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Membrán törésjelző
Tudnivaló!
A kiegészítő felszerelésekhez külön használati utasítás van mellékelve.
150 — Magyar
5
I/O modul (opcionális bővítőmodul)
Az I/O modul gyárilag csatlakoztatott és huzalozott.
A Control Touch vezérlés bemeneteinek és kimeneteinek bővítésére szolgál.
Hat digitális bemenet és hat digitális kimenet üzenetek és riasztások
feldolgozására szolgálnak:
Bemenetek
Három bemenet nyitóérintkezőként 24 V-os saját potenciállal az
alapbeállításokhoz.
•
Külső hőmérséklet-felügyelet
•
Min. nyomásjel
•
Víz kézi utántöltése
Három bemenet záróérintkezőként 230 V-os külső potenciállal az
alapbeállításokhoz.
•
Vész-Ki
•
Kézi üzemmód (pl. szivattyúkhoz vagy kompresszorhoz)
•
Kézi üzemmód túláramló szelephez
Kimenetek
Váltóérintkezőként potenciálmentes. Üzenetek alapbeállításai:
•
Utántöltési hiba
•
Min. nyomás alsó határeltérése
•
Max. nyomás túllépése
•
Kézi üzemmód vagy Stop üzemmód
Tudnivaló!
•
•
5.1
Műszaki adatok
Ház
Szélesség (B):
Magasság (H):
Mélység (T):
Súly:
Megengedett üzemi hőmérséklet:
Megengedett tárolási hőmérséklet:
IP védettségi fokozat:
Feszültségellátás:
Biztosíték (primer):
Be-/kimenetek
•
6 potenciálmentes relékimenet (váltók)
•
3 digitális bemenetek 230 V AC
•
3 digitális bemenetek 24 V AC
•
2 analóg kimenet (Ezekre nincs szükség, mert a Control Touch vezérlés
már tartalmazza.)
Interfészek a vezérléshez
•
RS-485
•
19,2 kbit/s
•
Potenciálmentes
•
Csatlakoztatás dugós vagy csavaros sorkapoccsal
•
RSI specifikus protokoll
Variomat 140 — 25.09.2020 - Rev. A
Az I/O modul alapbeállításaihoz, lásd 5.2.3 „I/O modul
alapbeállítása" fejezet, 151. oldal
Opcionálisan minden digitális be- és kimenet szabadon
beállítható. A beállítást a Reflex ügyfélszolgálata végzi, 13.1
"Reflex ügyfélszolgálat", 169
Műanyag ház
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C és 55 °C között
-40 °C és 70 °C között
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A lomha
