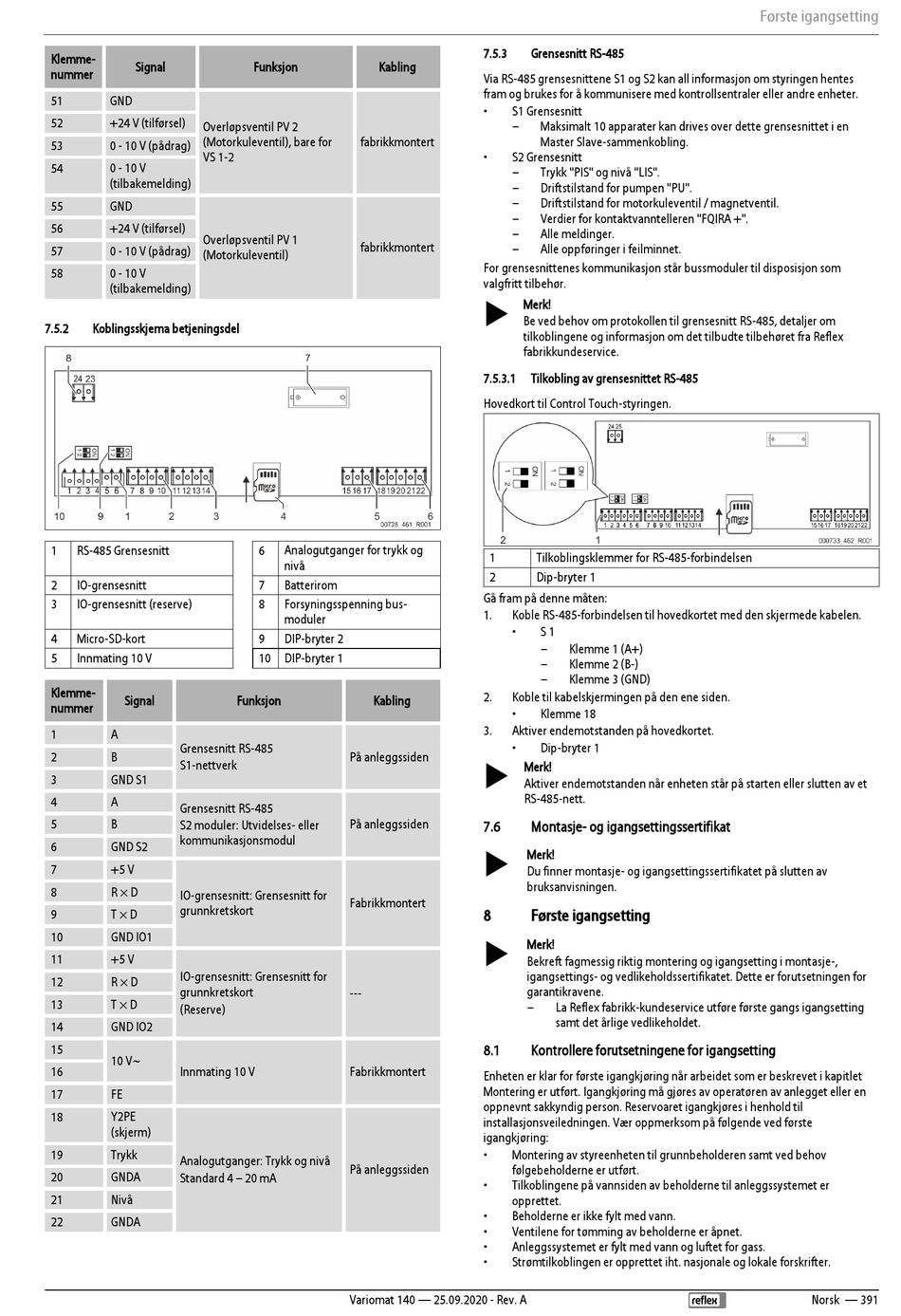

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 391

Klemme-
Signal
nummer
51 GND
52 +24 V (tilførsel)
Overløpsventil PV 2
(Motorkuleventil), bare for
53 0 - 10 V (pådrag)
VS 1-2
54 0 - 10 V
(tilbakemelding)
55 GND
56 +24 V (tilførsel)
Overløpsventil PV 1
57 0 - 10 V (pådrag)
(Motorkuleventil)
58 0 - 10 V
(tilbakemelding)
7.5.2 Koblingsskjema betjeningsdel
1 RS-485 Grensesnitt
2 IO-grensesnitt
3 IO-grensesnitt (reserve)
4 Micro-SD-kort
5 Innmating 10 V
Klemme-
Signal
nummer
1 A
Grensesnitt RS-485
2 B
S1-nettverk
3 GND S1
4 A
Grensesnitt RS-485
5 B
S2 moduler: Utvidelses- eller
kommunikasjonsmodul
6 GND S2
7 +5 V
8 R × D
IO-grensesnitt: Grensesnitt for
grunnkretskort
9 T × D
10 GND IO1
11 +5 V
IO-grensesnitt: Grensesnitt for
12 R × D
grunnkretskort
13 T × D
(Reserve)
14 GND IO2
15
10 V~
16 Innmating 10 V
17 FE
18 Y2PE
(skjerm)
19 Trykk
Analogutganger: Trykk og nivå
20 GNDA
Standard 4 – 20 mA
21 Nivå
22 GNDA
Funksjon Kabling
fabrikkmontert
fabrikkmontert
6 Analogutganger for trykk og
nivå
7 Batterirom
8 Forsyningsspenning bus-
moduler
9 DIP-bryter 2
10 DIP-bryter 1
Funksjon Kabling
På anleggssiden
På anleggssiden
Fabrikkmontert
---
Fabrikkmontert
På anleggssiden
Variomat 140 — 25.09.2020 - Rev. A
7.5.3 Grensesnitt RS-485
Via RS-485 grensesnittene S1 og S2 kan all informasjon om styringen hentes
fram og brukes for å kommunisere med kontrollsentraler eller andre enheter.
• S1 Grensesnitt
– Maksimalt 10 apparater kan drives over dette grensesnittet i en
Master Slave-sammenkobling.
• S2 Grensesnitt
– Trykk "PIS" og nivå "LIS".
– Driftstilstand for pumpen "PU".
– Driftstilstand for motorkuleventil / magnetventil.
– Verdier for kontaktvanntelleren "FQIRA +".
– Alle meldinger.
– Alle oppføringer i feilminnet.
For grensesnittenes kommunikasjon står bussmoduler til disposisjon som
valgfritt tilbehør.

Merk!
Be ved behov om protokollen til grensesnitt RS-485, detaljer om
tilkoblingene og informasjon om det tilbudte tilbehøret fra Reflex
fabrikkundeservice.
7.5.3.1 Tilkobling av grensesnittet RS-485
Hovedkort til Control Touch-styringen.
1 Tilkoblingsklemmer for RS-485-forbindelsen
2 Dip-bryter 1
Gå fram på denne måten:
1. Koble RS-485-forbindelsen til hovedkortet med den skjermede kabelen.
• S 1
– Klemme 1 (A+)
– Klemme 2 (B-)
– Klemme 3 (GND)
2. Koble til kabelskjermingen på den ene siden.
• Klemme 18
3. Aktiver endemotstanden på hovedkortet.
• Dip-bryter 1
 Merk!
Aktiver endemotstanden når enheten står på starten eller slutten av et
RS-485-nett.
7.6 Montasje- og igangsettingssertifikat

Merk!
Du finner montasje- og igangsettingssertifikatet på slutten av
bruksanvisningen.
8 Første igangsetting
 Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje-,
igangsettings- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
– La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
8.1 Kontrollere forutsetningene for igangsetting
Enheten er klar for første igangkjøring når arbeidet som er beskrevet i kapitlet
Montering er utført. Igangkjøring må gjøres av operatøren av anlegget eller en
oppnevnt sakkyndig person. Reservoaret igangkjøres i henhold til
installasjonsveiledningen. Vær oppmerksom på følgende ved første
igangkjøring:
• Montering av styreenheten til grunnbeholderen samt ved behov
følgebeholderne er utført.
• Tilkoblingene på vannsiden av beholderne til anleggssystemet er
opprettet.
• Beholderne er ikke fylt med vann.
• Ventilene for tømming av beholderne er åpnet.
• Anleggssystemet er fylt med vann og luftet for gass.
• Strømtilkoblingen er opprettet iht. nasjonale og lokale forskrifter.
Første igangsetting
Norsk — 391
