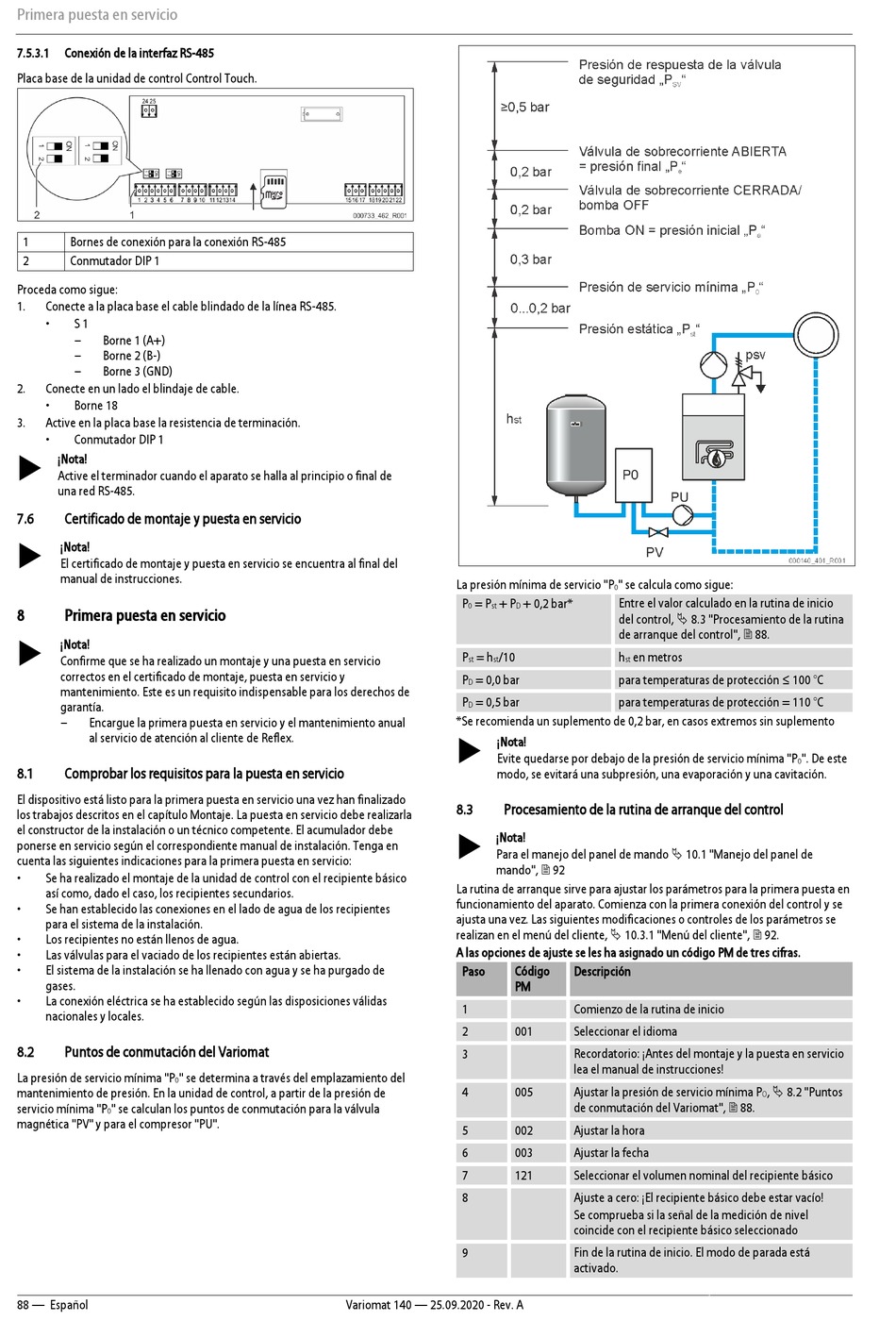

Primera puesta en servicio
7.5.3.1
Conexión de la interfaz RS-485
Placa base de la unidad de control Control Touch.
1
Bornes de conexión para la conexión RS-485
2
Conmutador DIP 1
Proceda como sigue:
1.
Conecte a la placa base el cable blindado de la línea RS-485.
•
S 1
–
Borne 1 (A+)
–
Borne 2 (B-)
–
Borne 3 (GND)
2.
Conecte en un lado el blindaje de cable.
•
Borne 18
3.
Active en la placa base la resistencia de terminación.
•
Conmutador DIP 1
¡Nota!
Active el terminador cuando el aparato se halla al principio o final de
una red RS-485.
7.6
Certificado de montaje y puesta en servicio
¡Nota!
El certificado de montaje y puesta en servicio se encuentra al final del
manual de instrucciones.
8
Primera puesta en servicio
¡Nota!
Confirme que se ha realizado un montaje y una puesta en servicio
correctos en el certificado de montaje, puesta en servicio y
mantenimiento. Este es un requisito indispensable para los derechos de
garantía.
–
Encargue la primera puesta en servicio y el mantenimiento anual
al servicio de atención al cliente de Reflex.
8.1
Comprobar los requisitos para la puesta en servicio
El dispositivo está listo para la primera puesta en servicio una vez han finalizado
los trabajos descritos en el capítulo Montaje. La puesta en servicio debe realizarla
el constructor de la instalación o un técnico competente. El acumulador debe
ponerse en servicio según el correspondiente manual de instalación. Tenga en
cuenta las siguientes indicaciones para la primera puesta en servicio:
•
Se ha realizado el montaje de la unidad de control con el recipiente básico
así como, dado el caso, los recipientes secundarios.
•
Se han establecido las conexiones en el lado de agua de los recipientes
para el sistema de la instalación.
•
Los recipientes no están llenos de agua.
•
Las válvulas para el vaciado de los recipientes están abiertas.
•
El sistema de la instalación se ha llenado con agua y se ha purgado de
gases.
•
La conexión eléctrica se ha establecido según las disposiciones válidas
nacionales y locales.
8.2
Puntos de conmutación del Variomat
La presión de servicio mínima "P
" se determina a través del emplazamiento del
0
mantenimiento de presión. En la unidad de control, a partir de la presión de
servicio mínima "P
" se calculan los puntos de conmutación para la válvula
0
magnética "PV" y para el compresor "PU".
88 — Español
La presión mínima de servicio "P
P
= P
+ P
0
st
D
P
= h
/10
st
st
P
= 0,0 bar
D
P
= 0,5 bar
D
*Se recomienda un suplemento de 0,2 bar, en casos extremos sin suplemento
¡Nota!
Evite quedarse por debajo de la presión de servicio mínima "P
modo, se evitará una subpresión, una evaporación y una cavitación.
8.3
Procesamiento de la rutina de arranque del control
¡Nota!
Para el manejo del panel de mando 10.1 "Manejo del panel de
mando", 92
La rutina de arranque sirve para ajustar los parámetros para la primera puesta en
funcionamiento del aparato. Comienza con la primera conexión del control y se
ajusta una vez. Las siguientes modificaciones o controles de los parámetros se
realizan en el menú del cliente, 10.3.1 "Menú del cliente", 92.
A las opciones de ajuste se les ha asignado un código PM de tres cifras.
Paso
Código
PM
1
2
001
3
4
005
5
002
6
003
7
121
8
9
Variomat 140 — 25.09.2020 - Rev. A
" se calcula como sigue:
0
+ 0,2 bar*
Entre el valor calculado en la rutina de inicio
del control, 8.3 "Procesamiento de la rutina
de arranque del control", 88.
h
en metros
st
para temperaturas de protección ≤ 100 °C
para temperaturas de protección = 110 °C
Descripción
Comienzo de la rutina de inicio
Seleccionar el idioma
Recordatorio: ¡Antes del montaje y la puesta en servicio
lea el manual de instrucciones!
Ajustar la presión de servicio mínima P
de conmutación del Variomat", 88.
Ajustar la hora
Ajustar la fecha
Seleccionar el volumen nominal del recipiente básico
Ajuste a cero: ¡El recipiente básico debe estar vacío!
Se comprueba si la señal de la medición de nivel
coincide con el recipiente básico seleccionado
Fin de la rutina de inicio. El modo de parada está
activado.
". De este
0
, 8.2 "Puntos
O
