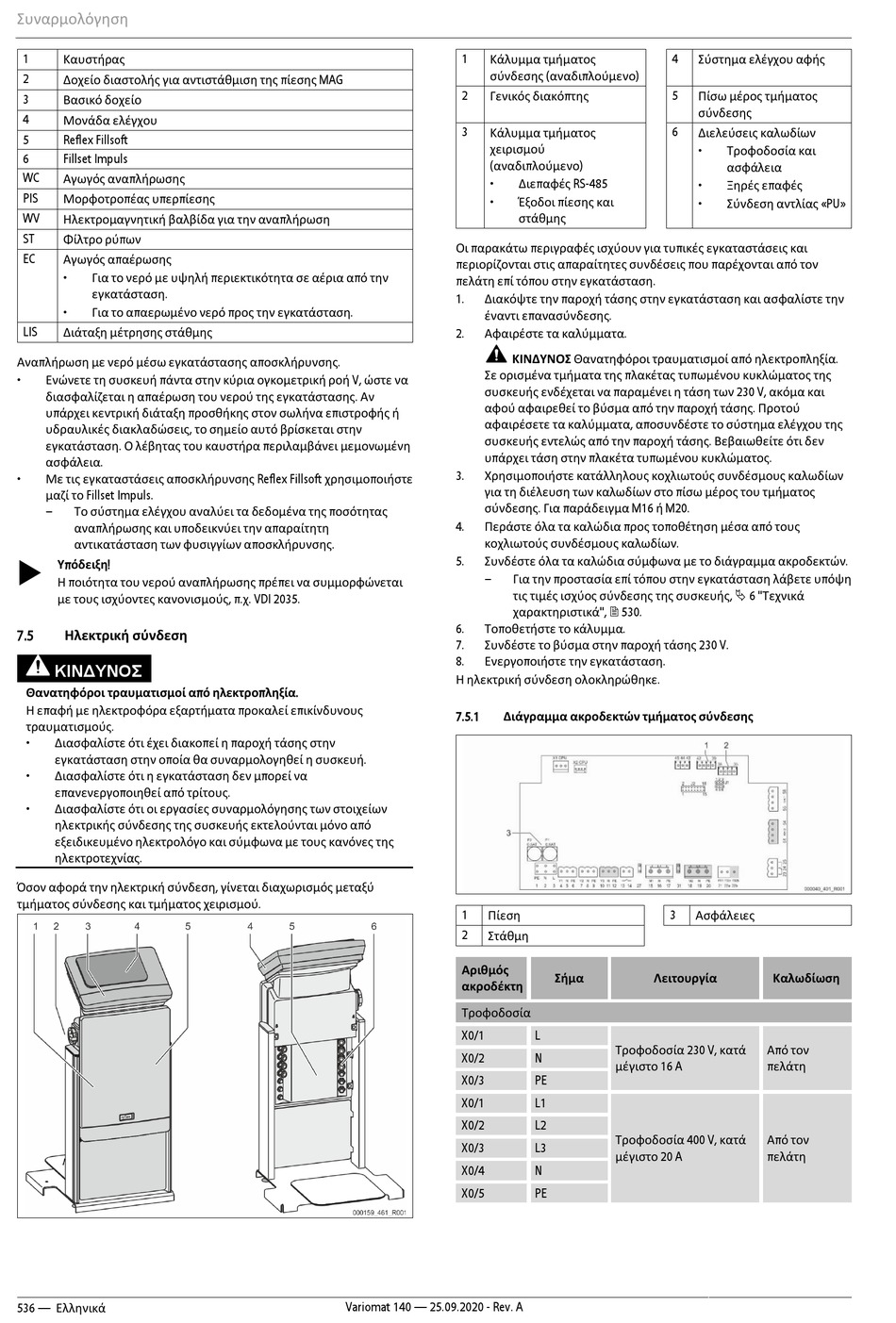

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 536

Συναρμολόγηση
1
Καυστήρας
2
Δοχείο διαστολής για αντιστάθμιση της πίεσης MAG
3
Βασικό δοχείο
4
Μονάδα ελέγχου
5 Reflex Fillsoft
6 Fillset Impuls
WC
Αγωγός αναπλήρωσης
PIS
Μορφοτροπέας υπερπίεσης
WV
Ηλεκτρομαγνητική βαλβίδα για την αναπλήρωση
ST
Φίλτρο ρύπων
EC
Αγωγός απαέρωσης
• Για το νερό με υψηλή περιεκτικότητα σε αέρια από την
εγκατάσταση.
• Για το απαερωμένο νερό προς την εγκατάσταση.
LIS
Διάταξη μέτρησης στάθμης
Αναπλήρωση με νερό μέσω εγκατάστασης αποσκλήρυνσης.
• Ενώνετε τη συσκευή πάντα στην κύρια ογκομετρική ροή V, ώστε να
διασφαλίζεται η απαέρωση του νερού της εγκατάστασης. Αν
υπάρχει κεντρική διάταξη προσθήκης στον σωλήνα επιστροφής ή
υδραυλικές διακλαδώσεις, το σημείο αυτό βρίσκεται στην
εγκατάσταση. Ο λέβητας του καυστήρα περιλαμβάνει μεμονωμένη
ασφάλεια.
• Με τις εγκαταστάσεις αποσκλήρυνσης Reflex Fillsoft χρησιμοποιήστε
μαζί το Fillset Impuls.
– Το σύστημα ελέγχου αναλύει τα δεδομένα της ποσότητας
αναπλήρωσης και υποδεικνύει την απαραίτητη
αντικατάσταση των φυσιγγίων αποσκλήρυνσης.

Υπόδειξη!
Η ποιότητα του νερού αναπλήρωσης πρέπει να συμμορφώνεται
με τους ισχύοντες κανονισμούς, π.χ. VDI 2035.
7.5
Ηλεκτρική σύνδεση
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Η επαφή με ηλεκτροφόρα εξαρτήματα προκαλεί επικίνδυνους
τραυματισμούς.
• Διασφαλίστε ότι έχει διακοπεί η παροχή τάσης στην
εγκατάσταση στην οποία θα συναρμολογηθεί η συσκευή.
•
Διασφαλίστε ότι η εγκατάσταση δεν μπορεί να
επανενεργοποιηθεί από τρίτους.
•
Διασφαλίστε ότι οι εργασίες συναρμολόγησης των στοιχείων
ηλεκτρικής σύνδεσης της συσκευής εκτελούνται μόνο από
εξειδικευμένο ηλεκτρολόγο και σύμφωνα με τους κανόνες της
ηλεκτροτεχνίας.
Όσον αφορά την ηλεκτρική σύνδεση, γίνεται διαχωρισμός μεταξύ
τμήματος σύνδεσης και τμήματος χειρισμού.
536 — Ελληνικά
1
Κάλυμμα τμήματος
σύνδεσης (αναδιπλούμενο)
2
Γενικός διακόπτης
3
Κάλυμμα τμήματος
χειρισμού
(αναδιπλούμενο)
•
•
Οι παρακάτω περιγραφές ισχύουν για τυπικές εγκαταστάσεις και
περιορίζονται στις απαραίτητες συνδέσεις που παρέχονται από τον
πελάτη επί τόπου στην εγκατάσταση.
1. Διακόψτε την παροχή τάσης στην εγκατάσταση και ασφαλίστε την
έναντι επανασύνδεσης.
2.
Αφαιρέστε τα καλύμματα.
ΚΙΝΔΥΝΟΣ Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Σε ορισμένα τμήματα της πλακέτας τυπωμένου κυκλώματος της
συσκευής ενδέχεται να παραμένει η τάση των 230 V, ακόμα και
αφού αφαιρεθεί το βύσμα από την παροχή τάσης. Προτού
αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα ελέγχου της
συσκευής εντελώς από την παροχή τάσης. Βεβαιωθείτε ότι δεν
υπάρχει τάση στην πλακέτα τυπωμένου κυκλώματος.
3.
Χρησιμοποιήστε κατάλληλους κοχλιωτούς συνδέσμους καλωδίων
για τη διέλευση των καλωδίων στο πίσω μέρος του τμήματος
σύνδεσης. Για παράδειγμα M16 ή M20.
4. Περάστε όλα τα καλώδια προς τοποθέτηση μέσα από τους
κοχλιωτούς συνδέσμους καλωδίων.
5.
Συνδέστε όλα τα καλώδια σύμφωνα με το διάγραμμα ακροδεκτών.
– Για την προστασία επί τόπου στην εγκατάσταση λάβετε υπόψη
τις τιμές ισχύος σύνδεσης της συσκευής,  6 "Τεχνικά
χαρακτηριστικά",  530.
6.
Τοποθετήστε το κάλυμμα.
7. Συνδέστε το βύσμα στην παροχή τάσης 230 V.
8.
Ενεργοποιήστε την εγκατάσταση.
Η ηλεκτρική σύνδεση ολοκληρώθηκε.
7.5.1
Διάγραμμα ακροδεκτών τμήματος σύνδεσης
1
Πίεση
2
Στάθμη
Αριθμός
ακροδέκτη
Τροφοδοσία
X0/1
X0/2
X0/3
X0/1
X0/2
X0/3
X0/4
X0/5
Variomat 140 — 25.09.2020 - Rev. A
4
5
6
Διεπαφές RS-485
Έξοδοι πίεσης και
στάθμης
3
Σήμα Λειτουργία
L
Τροφοδοσία 230 V, κατά
N
μέγιστο 16 A
PE
L1
L2
Τροφοδοσία 400 V, κατά
L3
μέγιστο 20 A
N
PE
Σύστημα ελέγχου αφής
Πίσω μέρος τμήματος
σύνδεσης
Διελεύσεις καλωδίων
•
Τροφοδοσία και
ασφάλεια
•
Ξηρές επαφές
• Σύνδεση αντλίας «PU»
Ασφάλειες
Καλωδίωση
Από τον
πελάτη
Από τον
πελάτη
