Монтаж
7.4

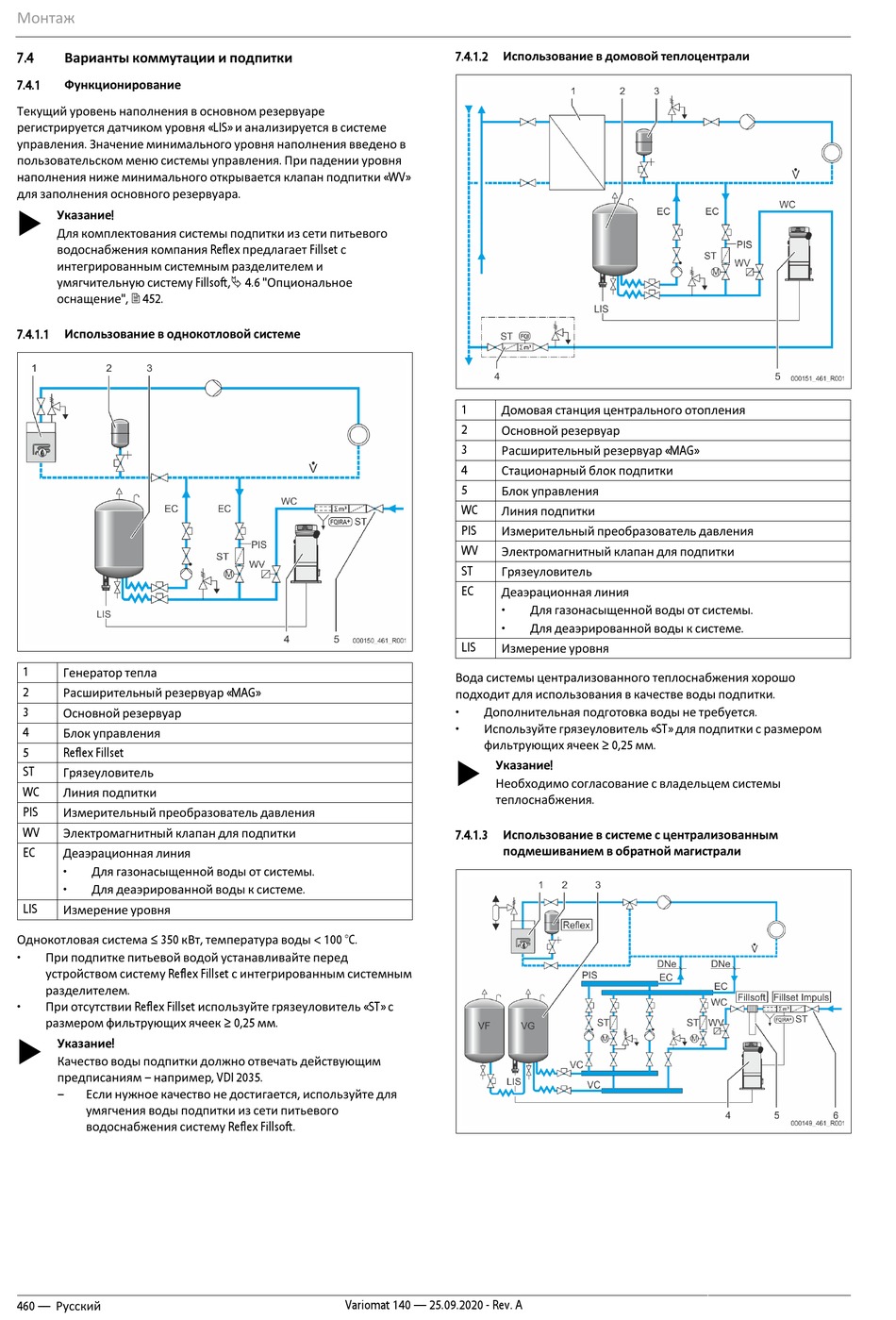

Варианты коммутации и подпитки
7.4.1
Функционирование
Текущий уровень наполнения в основном резервуаре
регистрируется датчиком уровня «LIS» и анализируется в системе
управления. Значение минимального уровня наполнения введено в
пользовательском меню системы управления. При падении уровня
наполнения ниже минимального открывается клапан подпитки «WV»
для заполнения основного резервуара.
Указание!
Для комплектования системы подпитки из сети питьевого
водоснабжения компания Reflex предлагает Fillset с
интегрированным системным разделителем и
умягчительную систему Fillsoft, 4.6 "Опциональное
оснащение", 452.
7.4.1.1
Использование в однокотловой системе
1
Генератор тепла
2
Расширительный резервуар «MAG»
3
Основной резервуар
4
Блок управления
5
Reflex Fillset
ST
Грязеуловитель
WC
Линия подпитки
PIS
Измерительный преобразователь давления
WV
Электромагнитный клапан для подпитки
EC
Деаэрационная линия
•
Для газонасыщенной воды от системы.
•
Для деаэрированной воды к системе.
LIS
Измерение уровня
Однокотловая система ≤ 350 кВт, температура воды < 100 °C.
•
При подпитке питьевой водой устанавливайте перед
устройством систему Reflex Fillset с интегрированным системным
разделителем.
•
При отсутствии Reflex Fillset используйте грязеуловитель «ST» с
размером фильтрующих ячеек ≥ 0,25 мм.
Указание!
Качество воды подпитки должно отвечать действующим
предписаниям – например, VDI 2035.
–
Если нужное качество не достигается, используйте для
умягчения воды подпитки из сети питьевого
водоснабжения систему Reflex Fillsoft.
460 — Русский
7.4.1.2
Использование в домовой теплоцентрали
1
Домовая станция центрального отопления
2
Основной резервуар
3
Расширительный резервуар «MAG»
4
Стационарный блок подпитки
5
Блок управления
WC
Линия подпитки
PIS
Измерительный преобразователь давления
WV
Электромагнитный клапан для подпитки
ST
Грязеуловитель
EC
Деаэрационная линия
•
•
LIS
Измерение уровня
Вода системы централизованного теплоснабжения хорошо
подходит для использования в качестве воды подпитки.
•
Дополнительная подготовка воды не требуется.
•
Используйте грязеуловитель «ST» для подпитки с размером
фильтрующих ячеек ≥ 0,25 мм.
Указание!
Необходимо согласование с владельцем системы
теплоснабжения.
7.4.1.3
Использование в системе с централизованным
подмешиванием в обратной магистрали
Variomat 140 — 25.09.2020 - Rev. A
Для газонасыщенной воды от системы.
Для деаэрированной воды к системе.
