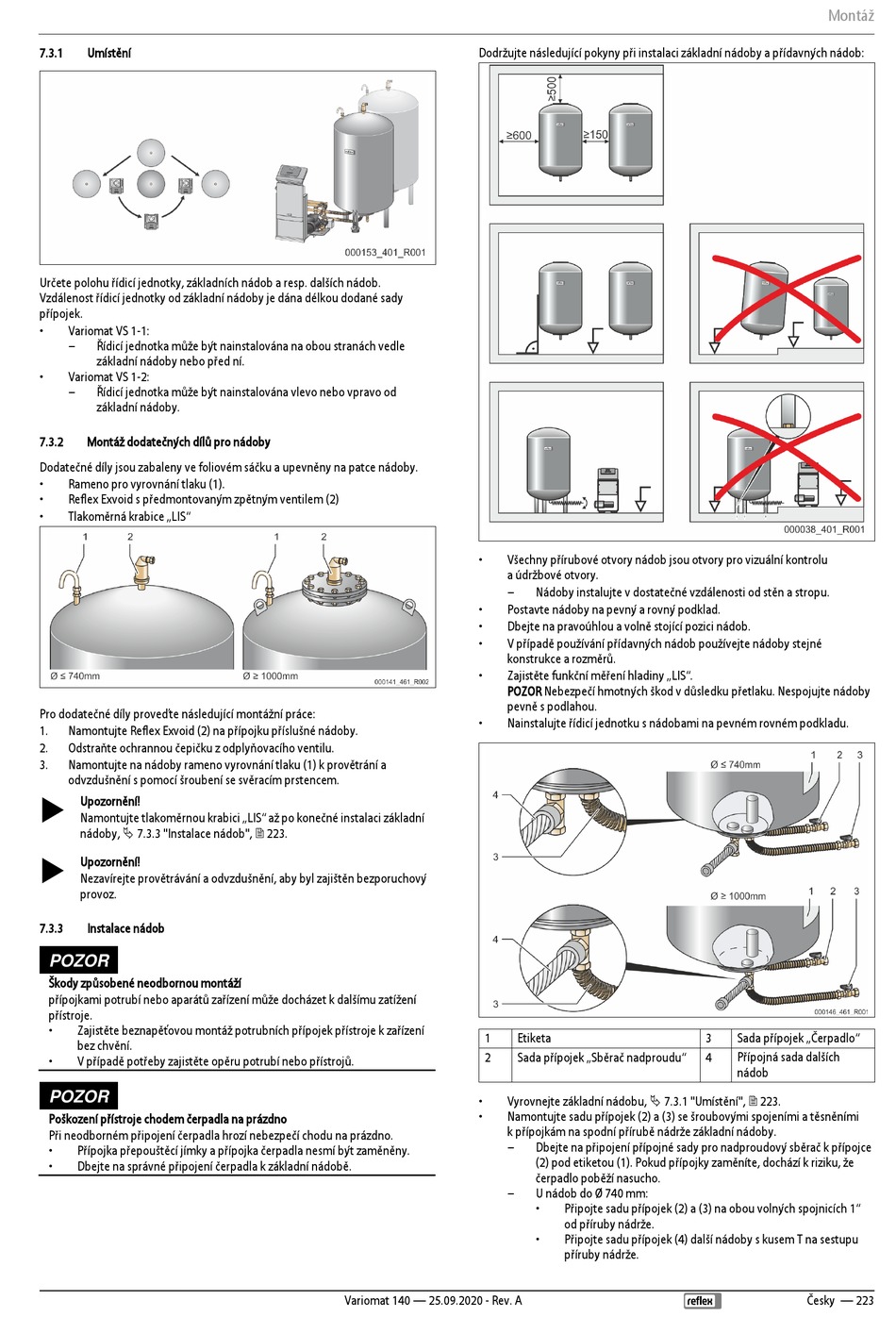

7.3.1 Umístění
Určete polohu řídicí jednotky, základních nádob a resp. dalších nádob.
Vzdálenost řídicí jednotky od základní nádoby je dána délkou dodané sady
přípojek.
• Variomat VS 1-1:
– Řídicí jednotka může být nainstalována na obou stranách vedle
základní nádoby nebo před ní.
• Variomat VS 1-2:
– Řídicí jednotka může být nainstalována vlevo nebo vpravo od
základní nádoby.
7.3.2 Montáž dodatečných dílů pro nádoby
Dodatečné díly jsou zabaleny ve foliovém sáčku a upevněny na patce nádoby.
• Rameno pro vyrovnání tlaku (1).
• Reflex Exvoid s předmontovaným zpětným ventilem (2)
• Tlakoměrná krabice „LIS"
Pro dodatečné díly proveďte následující montážní práce:
1. Namontujte Reflex Exvoid (2) na přípojku příslušné nádoby.
2. Odstraňte ochrannou čepičku z odplyňovacího ventilu.
3. Namontujte na nádoby rameno vyrovnání tlaku (1) k provětrání a
odvzdušnění s pomocí šroubení se svěracím prstencem.
 Upozornění!
Namontujte tlakoměrnou krabici „LIS" až po konečné instalaci základní
nádoby,  7.3.3 "Instalace nádob",  223.
 Upozornění!
Nezavírejte provětrávání a odvzdušnění, aby byl zajištěn bezporuchový
provoz.
7.3.3 Instalace nádob
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
• Zajistěte beznapěťovou montáž potrubních přípojek přístroje k zařízení
bez chvění.
• V případě potřeby zajistěte opěru potrubí nebo přístrojů.
POZOR
Poškození přístroje chodem čerpadla na prázdno
Při neodborném připojení čerpadla hrozí nebezpečí chodu na prázdno.
• Přípojka přepouštěcí jímky a přípojka čerpadla nesmí být zaměněny.
• Dbejte na správné připojení čerpadla k základní nádobě.
Dodržujte následující pokyny při instalaci základní nádoby a přídavných nádob:
• Všechny přírubové otvory nádob jsou otvory pro vizuální kontrolu
a údržbové otvory.
–
• Postavte nádoby na pevný a rovný podklad.
• Dbejte na pravoúhlou a volně stojící pozici nádob.
• V případě používání přídavných nádob používejte nádoby stejné
konstrukce a rozměrů.
• Zajistěte funkční měření hladiny „LIS".
POZOR Nebezpečí hmotných škod v důsledku přetlaku. Nespojujte nádoby
pevně s podlahou.
• Nainstalujte řídicí jednotku s nádobami na pevném rovném podkladu.
1
2
• Vyrovnejte základní nádobu,  7.3.1 "Umístění",  223.
• Namontujte sadu přípojek (2) a (3) se šroubovými spojeními a těsněními
k přípojkám na spodní přírubě nádrže základní nádoby.
–
–
Variomat 140 — 25.09.2020 - Rev. A
Nádoby instalujte v dostatečné vzdálenosti od stěn a stropu.
Etiketa
Sada přípojek „Sběrač nadproudu"
Dbejte na připojení přípojné sady pro nadproudový sběrač k přípojce
(2) pod etiketou (1). Pokud přípojky zaměníte, dochází k riziku, že
čerpadlo poběží nasucho.
U nádob do Ø 740 mm:
• Připojte sadu přípojek (2) a (3) na obou volných spojnicích 1"
od příruby nádrže.
• Připojte sadu přípojek (4) další nádoby s kusem T na sestupu
příruby nádrže.
Montáž
3 Sada přípojek „Čerpadlo"
4 Přípojná sada dalších
nádob
