Montaj
–
Taşıma toplayıcısının bağlantı setini etiketin (1) altındaki bağlantıya
(2) bağlamaya dikkat edin. Bağlantıları karıştırdığınız takdirde,
pompanın kuru çalışma riski mevcuttur.
–
Ø 740 mm'ye kadar olan haznelerde:
•
(2) ve (3) no'lu bağlantı setini hazne flanşının her iki 1 inçlik boş
boru nipeline bağlayın.
•
Müteakip haznenin (4) no'lu bağlantı setini, T parçasıyla hazne
flanşının çıkışına bağlayın.
–
Ø 1000 mm'den itibaren olan haznelerde:
•
(2) no'lu bağlantı setini, hazne flanşının 1 inçlik boru nipeline
bağlayın.
•
(3) ve (4) no'lu bağlantı setini, T parçasıyla hazne flanşının 1
inçlik boru nipeline bağlayın.
Bilgi!
Opsiyonel müteakip hazneye birlikte teslim edilen bağlantı setini (4)
monte edin. Müşteri tarafından sağlanan bağlantı setini (4) ana
hazneye giden bir esnek boru hattına bağlayın.
7.3.4
Hidrolik bağlantı
7.3.4.1
Genel Bakış

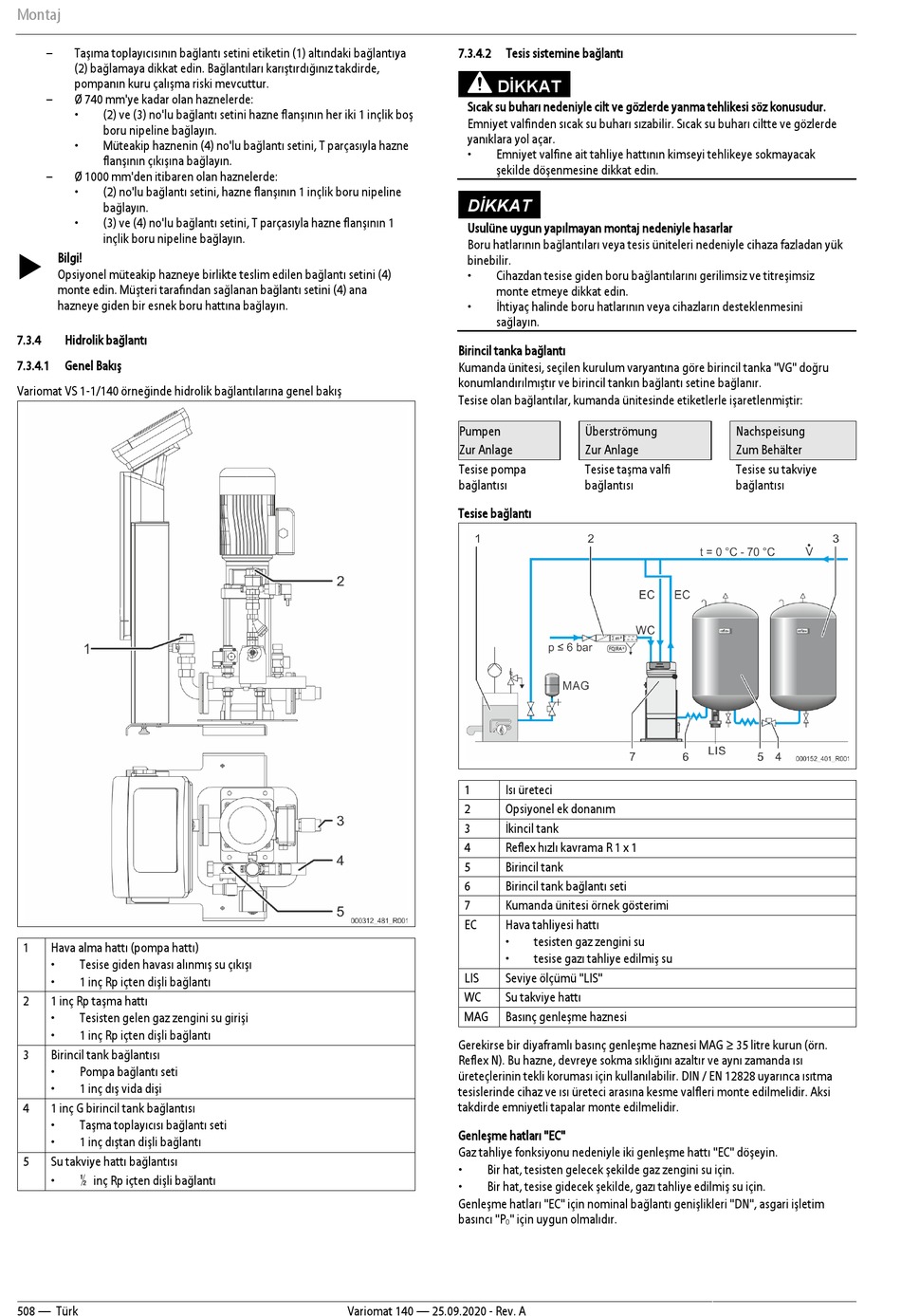

Variomat VS 1-1/140 örneğinde hidrolik bağlantılarına genel bakış
1
Hava alma hattı (pompa hattı)
•
Tesise giden havası alınmış su çıkışı
•
1 inç Rp içten dişli bağlantı
2
1 inç Rp taşma hattı
•
Tesisten gelen gaz zengini su girişi
•
1 inç Rp içten dişli bağlantı
3
Birincil tank bağlantısı
•
Pompa bağlantı seti
•
1 inç dış vida dişi
4
1 inç G birincil tank bağlantısı
•
Taşma toplayıcısı bağlantı seti
•
1 inç dıştan dişli bağlantı
5
Su takviye hattı bağlantısı
•
½ inç Rp içten dişli bağlantı
508 — Türk
7.3.4.2
Tesis sistemine bağlantı
DİKKAT
Sıcak su buharı nedeniyle cilt ve gözlerde yanma tehlikesi söz konusudur.
Emniyet valfinden sıcak su buharı sızabilir. Sıcak su buharı ciltte ve gözlerde
yanıklara yol açar.
•
Emniyet valfine ait tahliye hattının kimseyi tehlikeye sokmayacak
şekilde döşenmesine dikkat edin.
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya tesis üniteleri nedeniyle cihaza fazladan yük
binebilir.
•
Cihazdan tesise giden boru bağlantılarını gerilimsiz ve titreşimsiz
monte etmeye dikkat edin.
•
İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini
sağlayın.
Birincil tanka bağlantı
Kumanda ünitesi, seçilen kurulum varyantına göre birincil tanka "VG" doğru
konumlandırılmıştır ve birincil tankın bağlantı setine bağlanır.
Tesise olan bağlantılar, kumanda ünitesinde etiketlerle işaretlenmiştir:
Pumpen
Zur Anlage
Tesise pompa
bağlantısı
Tesise bağlantı
1
Isı üreteci
2
Opsiyonel ek donanım
3
İkincil tank
4
Reflex hızlı kavrama R 1 x 1
5
Birincil tank
6
Birincil tank bağlantı seti
7
Kumanda ünitesi örnek gösterimi
EC
Hava tahliyesi hattı
•
•
LIS
Seviye ölçümü "LIS"
WC
Su takviye hattı
MAG
Basınç genleşme haznesi
Gerekirse bir diyaframlı basınç genleşme haznesi MAG ≥ 35 litre kurun (örn.
Reflex N). Bu hazne, devreye sokma sıklığını azaltır ve aynı zamanda ısı
üreteçlerinin tekli koruması için kullanılabilir. DIN / EN 12828 uyarınca ısıtma
tesislerinde cihaz ve ısı üreteci arasına kesme valfleri monte edilmelidir. Aksi
takdirde emniyetli tapalar monte edilmelidir.
Genleşme hatları "EC"
Gaz tahliye fonksiyonu nedeniyle iki genleşme hattı "EC" döşeyin.
•
Bir hat, tesisten gelecek şekilde gaz zengini su için.
•
Bir hat, tesise gidecek şekilde, gazı tahliye edilmiş su için.
Genleşme hatları "EC" için nominal bağlantı genişlikleri "DN", asgari işletim
basıncı "P
" için uygun olmalıdır.
0
Variomat 140 — 25.09.2020 - Rev. A
Überströmung
Zur Anlage
Tesise taşma valfi
bağlantısı
tesisten gaz zengini su
tesise gazı tahliye edilmiş su
Nachspeisung
Zum Behälter
Tesise su takviye
bağlantısı
