Plats Signalutvärdering Meddelandetext
INGÅNGAR
1 Öppnande kontakt
temperaturövervakning
2 Öppnande kontakt Extern signal, minsta tryck
3 Öppnande kontakt Manuell eftermatning
4 Slutande kontakt
5 Slutande kontakt
6 Slutande kontakt
UTGÅNGAR
1 Växlande kontakt
2 Växlande kontakt
3 Växlande kontakt
4 Växlande kontakt
5 Växlande kontakt
6 Växlande kontakt
5.3 Byta ut säkringarna
FARA
Risk för elektrisk stöt!
Livsfarliga skador genom elektrisk stöt. Även om nätkontakten dras ut från
spänningsförsörjningen kan en spänning på 230 V ligga på delar av enhetens
kretskort.
• Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
• Kontrollera att kretskortet är spänningslöst.

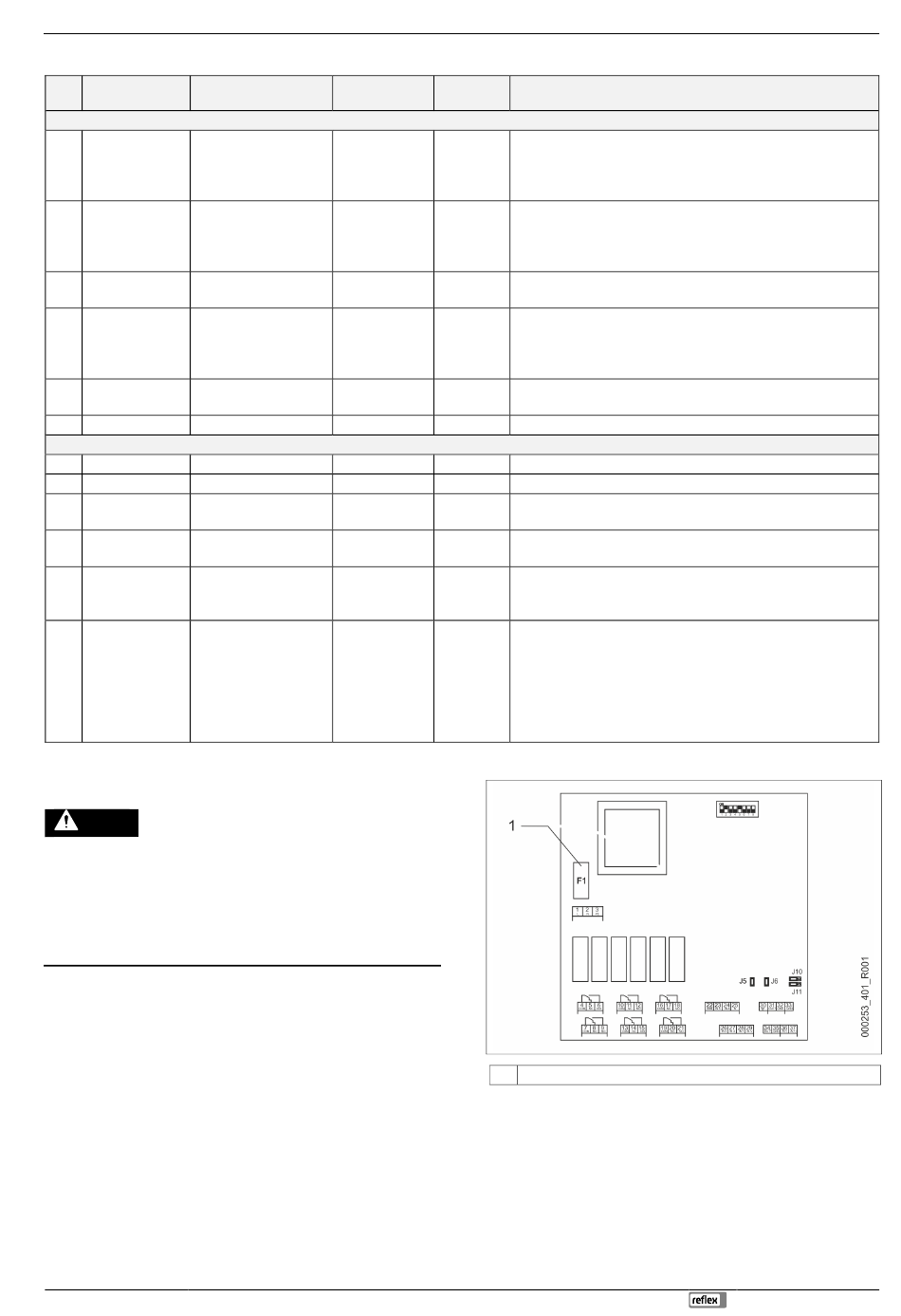

Säkringen finns på I/O-modulens moderkort.
Post i
störningsminnet
Extern Ja
Ja
Ja
Nödstopp Ja
Handpump 1 Ja
Manuell ÖS-1 Ja
--- ---
--- ---
--- ---
--- ---
--- ---
Eftermatningsfel ---
Variomat 140 — 25.09.2020 - Rev. A
Prioritet före
Signal till ingång leder till följande
förloppet
Ja • Magnetventilerna är stängda.
• Magnetventil (2) i överströmningsledning (1)
• Magnetventil (3) i överströmningsledning (2)
• Utgångsrelä (1) kopplas.
Nej • Magnetventilerna är stängda.
• Magnetventil (2) i överströmningsledning (1)
• Magnetventil (3) i överströmningsledning (2)
• Utgångsrelä (2) kopplas.
Ja • Magnetventil (1) i eftermatningsledningen öppnas manuellt.
• Utgångsrelä (5) kopplas.
Ja • Pumpar (1) och (2) är avstängda.
• Magnetventiler (2) och (3) i överströmningsledningarna är stängda.
• Magnetventil (1) i eftermatningsledningen är stängd.
• Kopplar "Summafel" i enhetens styrning.
Ja • Pump (1) sätts på manuellt.
• Utgångsrelä (5) kopplas.
Ja Magnetventil (1) är öppen.
--- Se ingång 1
--- Se ingång 2
--- • Det lägsta trycket har underskridits.
• Meddelande "ER 01" på styrningen
--- • Maximalt tryck överskridet
• Meddelande "ER 10" på styrningen
--- Kopplar i manuell drift
Kopplar i stoppdrift
Kopplar vid de aktiva ingångarna 3,5,6
--- • Eftermatningens inställningsvärden har överskridits.
• Kopplar följande meddelande i enhetens styrning:
• "ER 06" Eftermatningstid
• "ER 07" Eftermatningscykler
• "ER 11" Eftermatningsmängd
• "ER 15" Eftermatningsventil
• "ER 20" Maximal eftermatningsmängd
1 Finsäkring F1 (250 V, 0, 16 A trög)
Gör så här:
1. Separera I/0-modulen från spänningsförsörjningen.
• Dra ut nätkontakten från modulen.
2. Öppna plintrumslocket.
3. Ta bort huslocket.
4. Byt ut de defekta säkringarna.
5. Sätt tillbaka huslocket.
6. Stäng plintrumslocket.
7. Anslut modulens spänningsförsörjning med nätkontakten.
Säkringsbytet har avslutats.
I/O-modul (valbar tilläggsmodul)
