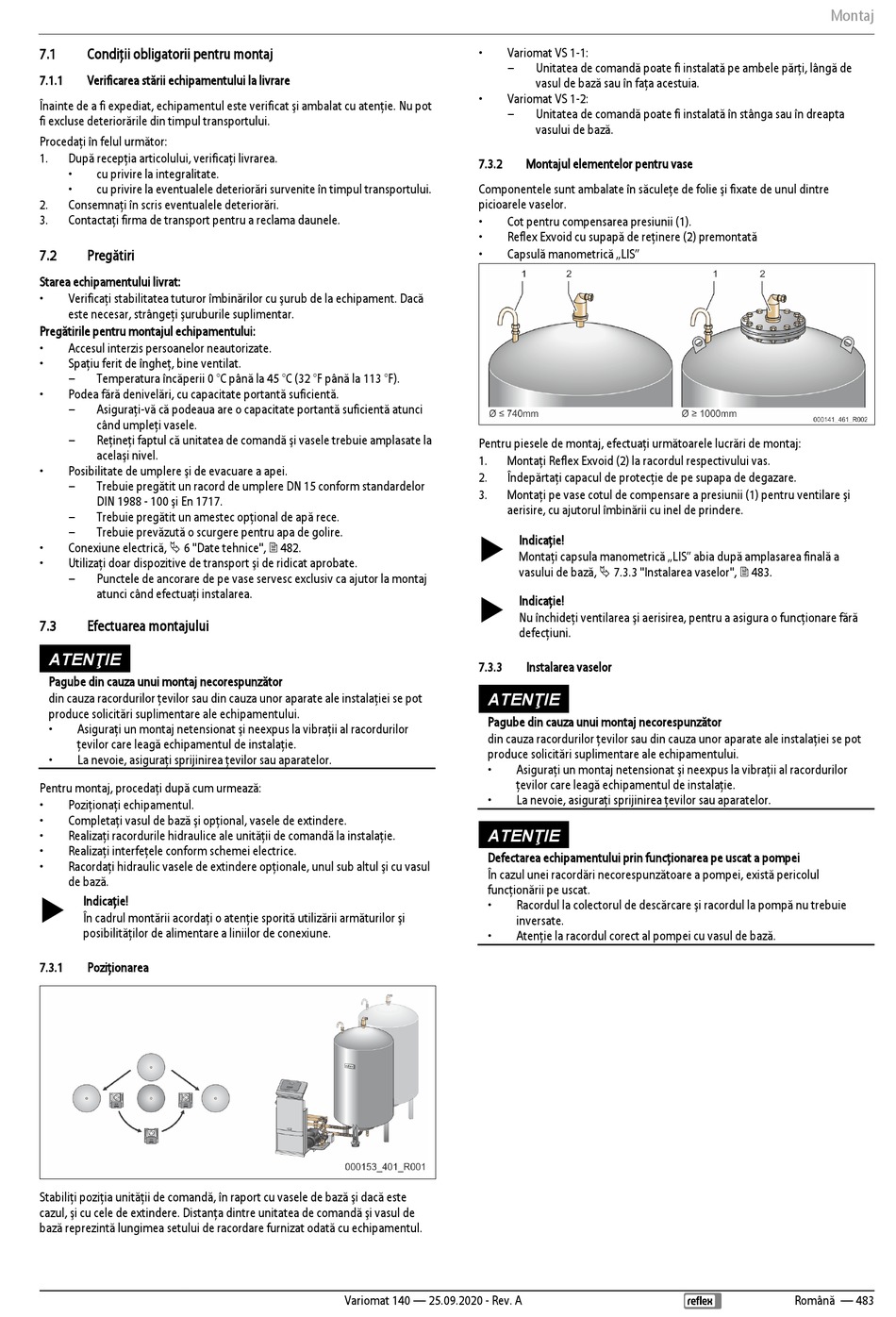

7.1
Condiţii obligatorii pentru montaj
7.1.1
Verificarea stării echipamentului la livrare
Înainte de a fi expediat, echipamentul este verificat şi ambalat cu atenţie. Nu pot
fi excluse deteriorările din timpul transportului.
Procedaţi în felul următor:
1.
După recepţia articolului, verificaţi livrarea.
•
cu privire la integralitate.
•
cu privire la eventualele deteriorări survenite în timpul transportului.
2.
Consemnaţi în scris eventualele deteriorări.
3.
Contactaţi firma de transport pentru a reclama daunele.
7.2
Pregătiri
Starea echipamentului livrat:
•
Verificaţi stabilitatea tuturor îmbinărilor cu şurub de la echipament. Dacă
este necesar, strângeţi şuruburile suplimentar.
Pregătirile pentru montajul echipamentului:
•
Accesul interzis persoanelor neautorizate.
•
Spaţiu ferit de îngheţ, bine ventilat.
–
Temperatura încăperii 0 °C până la 45 °C (32 °F până la 113 °F).
•
Podea fără denivelări, cu capacitate portantă suficientă.
–
Asiguraţi-vă că podeaua are o capacitate portantă suficientă atunci
când umpleţi vasele.
–
Reţineţi faptul că unitatea de comandă şi vasele trebuie amplasate la
acelaşi nivel.
•
Posibilitate de umplere şi de evacuare a apei.
–
Trebuie pregătit un racord de umplere DN 15 conform standardelor
DIN 1988 - 100 şi En 1717.
–
Trebuie pregătit un amestec opţional de apă rece.
–
Trebuie prevăzută o scurgere pentru apa de golire.
•
Conexiune electrică, 6 "Date tehnice", 482.
•
Utilizaţi doar dispozitive de transport şi de ridicat aprobate.
–
Punctele de ancorare de pe vase servesc exclusiv ca ajutor la montaj
atunci când efectuaţi instalarea.
7.3
Efectuarea montajului
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
•
Asiguraţi un montaj netensionat şi neexpus la vibraţii al racordurilor
ţevilor care leagă echipamentul de instalaţie.
•
La nevoie, asiguraţi sprijinirea ţevilor sau aparatelor.
Pentru montaj, procedaţi după cum urmează:
•
Poziţionaţi echipamentul.
•
Completaţi vasul de bază şi opţional, vasele de extindere.
•
Realizaţi racordurile hidraulice ale unităţii de comandă la instalaţie.
•
Realizaţi interfeţele conform schemei electrice.
•
Racordaţi hidraulic vasele de extindere opţionale, unul sub altul şi cu vasul
de bază.
Indicaţie!
În cadrul montării acordaţi o atenţie sporită utilizării armăturilor şi
posibilităţilor de alimentare a liniilor de conexiune.
7.3.1
Poziţionarea
Stabiliţi poziţia unităţii de comandă, în raport cu vasele de bază şi dacă este
cazul, şi cu cele de extindere. Distanţa dintre unitatea de comandă şi vasul de
bază reprezintă lungimea setului de racordare furnizat odată cu echipamentul.
•
Variomat VS 1-1:
–
•
Variomat VS 1-2:
–
7.3.2
Componentele sunt ambalate în săculeţe de folie şi fixate de unul dintre
picioarele vaselor.
•
Cot pentru compensarea presiunii (1).
•
Reflex Exvoid cu supapă de reţinere (2) premontată
•
Capsulă manometrică „LIS"
Pentru piesele de montaj, efectuaţi următoarele lucrări de montaj:
1.
Montaţi Reflex Exvoid (2) la racordul respectivului vas.
2.
Îndepărtaţi capacul de protecţie de pe supapa de degazare.
3.
Montaţi pe vase cotul de compensare a presiunii (1) pentru ventilare şi
aerisire, cu ajutorul îmbinării cu inel de prindere.
7.3.3
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
•
•
ATENŢIE
Defectarea echipamentului prin funcţionarea pe uscat a pompei
În cazul unei racordări necorespunzătoare a pompei, există pericolul
funcţionării pe uscat.
•
•
Variomat 140 — 25.09.2020 - Rev. A
Unitatea de comandă poate fi instalată pe ambele părţi, lângă de
vasul de bază sau în faţa acestuia.
Unitatea de comandă poate fi instalată în stânga sau în dreapta
vasului de bază.
Montajul elementelor pentru vase
Indicaţie!
Montaţi capsula manometrică „LIS" abia după amplasarea finală a
vasului de bază, 7.3.3 "Instalarea vaselor", 483.
Indicaţie!
Nu închideţi ventilarea şi aerisirea, pentru a asigura o funcţionare fără
defecţiuni.
Instalarea vaselor
Asiguraţi un montaj netensionat şi neexpus la vibraţii al racordurilor
ţevilor care leagă echipamentul de instalaţie.
La nevoie, asiguraţi sprijinirea ţevilor sau aparatelor.
Racordul la colectorul de descărcare şi racordul la pompă nu trebuie
inversate.
Atenţie la racordul corect al pompei cu vasul de bază.
Montaj
Română — 483
