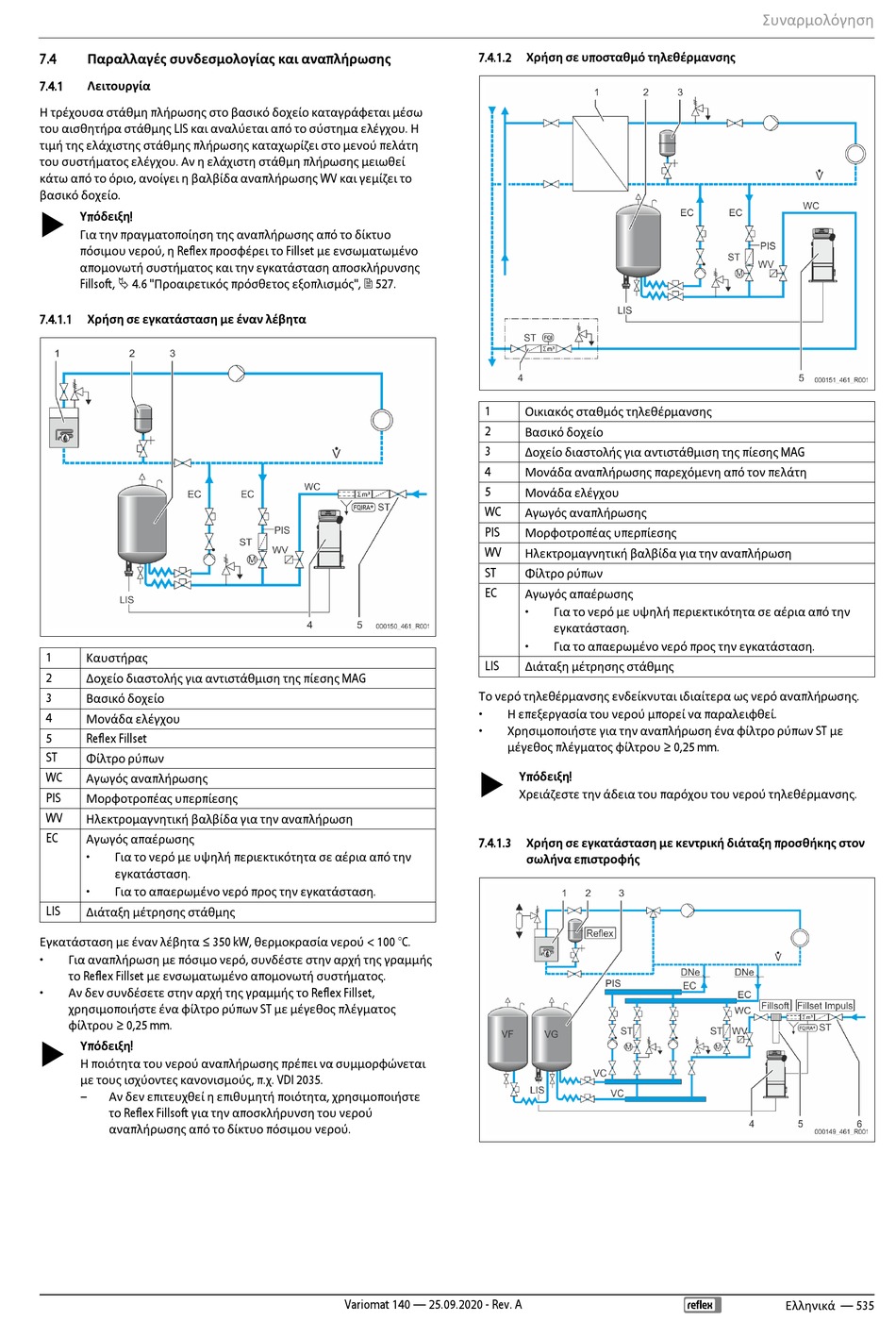

7.4
Παραλλαγές συνδεσμολογίας και αναπλήρωσης
7.4.1
Λειτουργία
Η τρέχουσα στάθμη πλήρωσης στο βασικό δοχείο καταγράφεται μέσω
του αισθητήρα στάθμης LIS και αναλύεται από το σύστημα ελέγχου. Η
τιμή της ελάχιστης στάθμης πλήρωσης καταχωρίζει στο μενού πελάτη
του συστήματος ελέγχου. Αν η ελάχιστη στάθμη πλήρωσης μειωθεί
κάτω από το όριο, ανοίγει η βαλβίδα αναπλήρωσης WV και γεμίζει το
βασικό δοχείο.
Υπόδειξη!
Για την πραγματοποίηση της αναπλήρωσης από το δίκτυο
πόσιμου νερού, η Reflex προσφέρει το Fillset με ενσωματωμένο
απομονωτή συστήματος και την εγκατάσταση αποσκλήρυνσης
Fillsoft, 4.6 "Προαιρετικός πρόσθετος εξοπλισμός", 527.
7.4.1.1
Χρήση σε εγκατάσταση με έναν λέβητα
1
Καυστήρας
2
Δοχείο διαστολής για αντιστάθμιση της πίεσης MAG
3
Βασικό δοχείο
4
Μονάδα ελέγχου
5
Reflex Fillset
ST
Φίλτρο ρύπων
WC
Αγωγός αναπλήρωσης
PIS
Μορφοτροπέας υπερπίεσης
WV
Ηλεκτρομαγνητική βαλβίδα για την αναπλήρωση
EC
Αγωγός απαέρωσης
•
Για το νερό με υψηλή περιεκτικότητα σε αέρια από την
εγκατάσταση.
•
Για το απαερωμένο νερό προς την εγκατάσταση.
LIS
Διάταξη μέτρησης στάθμης
Εγκατάσταση με έναν λέβητα ≤ 350 kW, θερμοκρασία νερού < 100 °C.
•
Για αναπλήρωση με πόσιμο νερό, συνδέστε στην αρχή της γραμμής
το Reflex Fillset με ενσωματωμένο απομονωτή συστήματος.
•
Αν δεν συνδέσετε στην αρχή της γραμμής το Reflex Fillset,
χρησιμοποιήστε ένα φίλτρο ρύπων ST με μέγεθος πλέγματος
φίλτρου ≥ 0,25 mm.
Υπόδειξη!
Η ποιότητα του νερού αναπλήρωσης πρέπει να συμμορφώνεται
με τους ισχύοντες κανονισμούς, π.χ. VDI 2035.
–
Αν δεν επιτευχθεί η επιθυμητή ποιότητα, χρησιμοποιήστε
το Reflex Fillsoft για την αποσκλήρυνση του νερού
αναπλήρωσης από το δίκτυο πόσιμου νερού.
7.4.1.2
1
2
3
4
5
WC
PIS
WV
ST
EC
LIS
Το νερό τηλεθέρμανσης ενδείκνυται ιδιαίτερα ως νερό αναπλήρωσης.
•
Η επεξεργασία του νερού μπορεί να παραλειφθεί.
•
Χρησιμοποιήστε για την αναπλήρωση ένα φίλτρο ρύπων ST με
μέγεθος πλέγματος φίλτρου ≥ 0,25 mm.
7.4.1.3
Variomat 140 — 25.09.2020 - Rev. A
Χρήση σε υποσταθμό τηλεθέρμανσης
Οικιακός σταθμός τηλεθέρμανσης
Βασικό δοχείο
Δοχείο διαστολής για αντιστάθμιση της πίεσης MAG
Μονάδα αναπλήρωσης παρεχόμενη από τον πελάτη
Μονάδα ελέγχου
Αγωγός αναπλήρωσης
Μορφοτροπέας υπερπίεσης
Ηλεκτρομαγνητική βαλβίδα για την αναπλήρωση
Φίλτρο ρύπων
Αγωγός απαέρωσης
•
Για το νερό με υψηλή περιεκτικότητα σε αέρια από την
εγκατάσταση.
•
Για το απαερωμένο νερό προς την εγκατάσταση.
Διάταξη μέτρησης στάθμης
Υπόδειξη!
Χρειάζεστε την άδεια του παρόχου του νερού τηλεθέρμανσης.
Χρήση σε εγκατάσταση με κεντρική διάταξη προσθήκης στον
σωλήνα επιστροφής
Συναρμολόγηση
Ελληνικά — 535
