Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 62

Montage

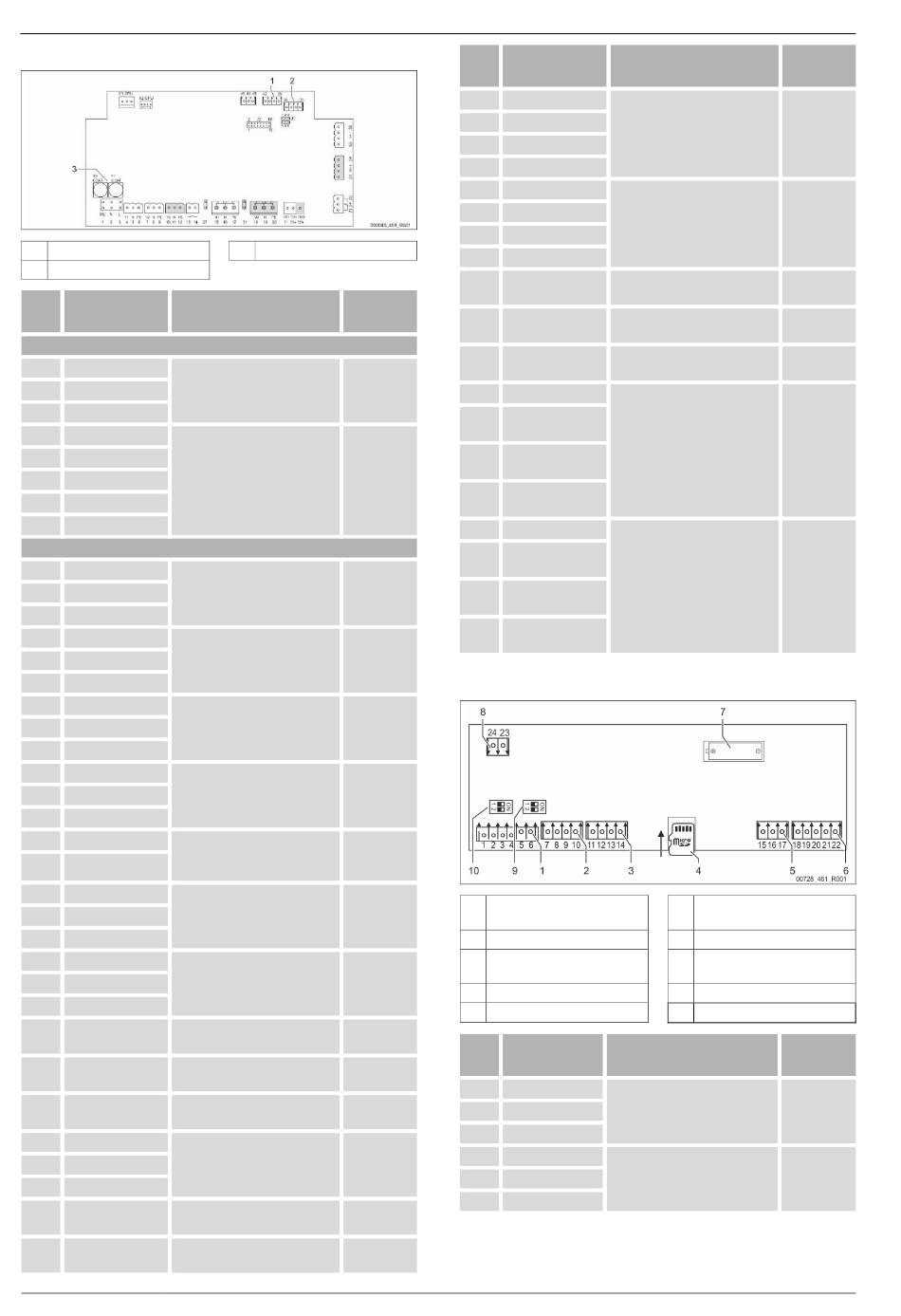

7.5.1 Schéma des bornes de la partie de raccordement
1 Pression
2 Niveau
N° de
Signal
borne
Alimentation
X0/1 L
Alimentation 230 V, maximum
X0/2 N
16 A
X0/3 PE
X0/1 L1
X0/2 L2
Alimentation 400 V, maximum
X0/3 L3
20 A
X0/4 N
X0/5 PE
Platine
1 PE
2 N Tension d'alimentation
3 L
4 Y1
Électrovanne pour la
5 N
réalimentation WV
6 PE
7 Y2
Soupape de décharge PV 1
8 N (robinet à boisseau sphérique
motorisé ou électrovanne)
9 PE
10 Y3
Soupape de décharge PV 2
11 N (robinet à boisseau sphérique
motorisé ou électrovanne)
12 PE
Message de protection contre la
13
marche à vide (libre de
14
potentiel)
15 M1
16 N Pompe PU 1
17 PE
18 M2
19 N Pompe PU 2
20 PE
21 FB1 Surveillance de tension de la
pompe 1
22a FB2a Surveillance de tension de la
pompe 2
22b FB2b Demande d'appoint d'eau
externe avec 22a
23 NC
Message collectif (libre de
24 COM
potentiel)
25 NO
27 M1 Fiche plate pour l'alimentation
de la pompe 1
Fiche plate pour l'alimentation
31 M2
de la pompe 2
62 — Français
3 Fusibles
Fonction Câblage
Sur site
Sur site
en usine
sur site, en
option
--
---
sur site, en
option
en usine
en usine
en usine
en usine
en usine
sur site, en
option
en usine
en usine
Variomat 140 — 25.09.2020 - Rev. A
N° de
Signal
borne
35 +18 V (bleu)
Entrée analogique de mesure du
36 GND
niveau LIS
37 AE (brun)
sur le vase primaire
38 PE (blindage)
39 +18 V (bleu)
40 GND
Entrée analogique pression PIS
sur le vase primaire
41 AE (brun)
42 PE (blindage)
43 +24 V
Entrées numériques
E1 : Compteur d'eau à
44 E1
impulsions
45 E2 E2 : Contacteur de manque
d'eau
51 GND
52 +24 V
Soupape de décharge PV 2
(alimentation)
(robinet à boisseau sphérique
53 0 - 10 V (grandeur
motorisé), uniquement avec
de réglage)
VS 1-2
54 0 - 10 V (retour
d'information)
55 GND
+24 V
56
(alimentation)
Soupape de décharge PV 1
(robinet à boisseau sphérique
0 - 10 V (grandeur
57
motorisé)
de réglage)
58 0 - 10 V (retour
d'information)
7.5.2 Schéma des bornes de la partie de commande
1 Interfaces RS-485
2 Interface E/S
3 Interface E/S (réserve)
4 Carte microSD
5 Alimentation 10 V
N° de
Signal
borne
1 A
Interface RS-485
2 B
Mise en réseau S1
3 GND S1
4 A
Interface RS-485
5 B
Modules S2 : Module d'extension
ou de communication
6 GND S2
Fonction Câblage
sur site
sur site, en
option
sur site, en
option
en usine
---
en usine
en usine
6 Sorties analogiques pour la
pression et le niveau
7 Compartiment de la batterie
8 Tension d'alimentation des
modules bus
9 Commutateur DIP 2
10 Commutateur DIP 1
Fonction Câblage
Côté client
Côté client
