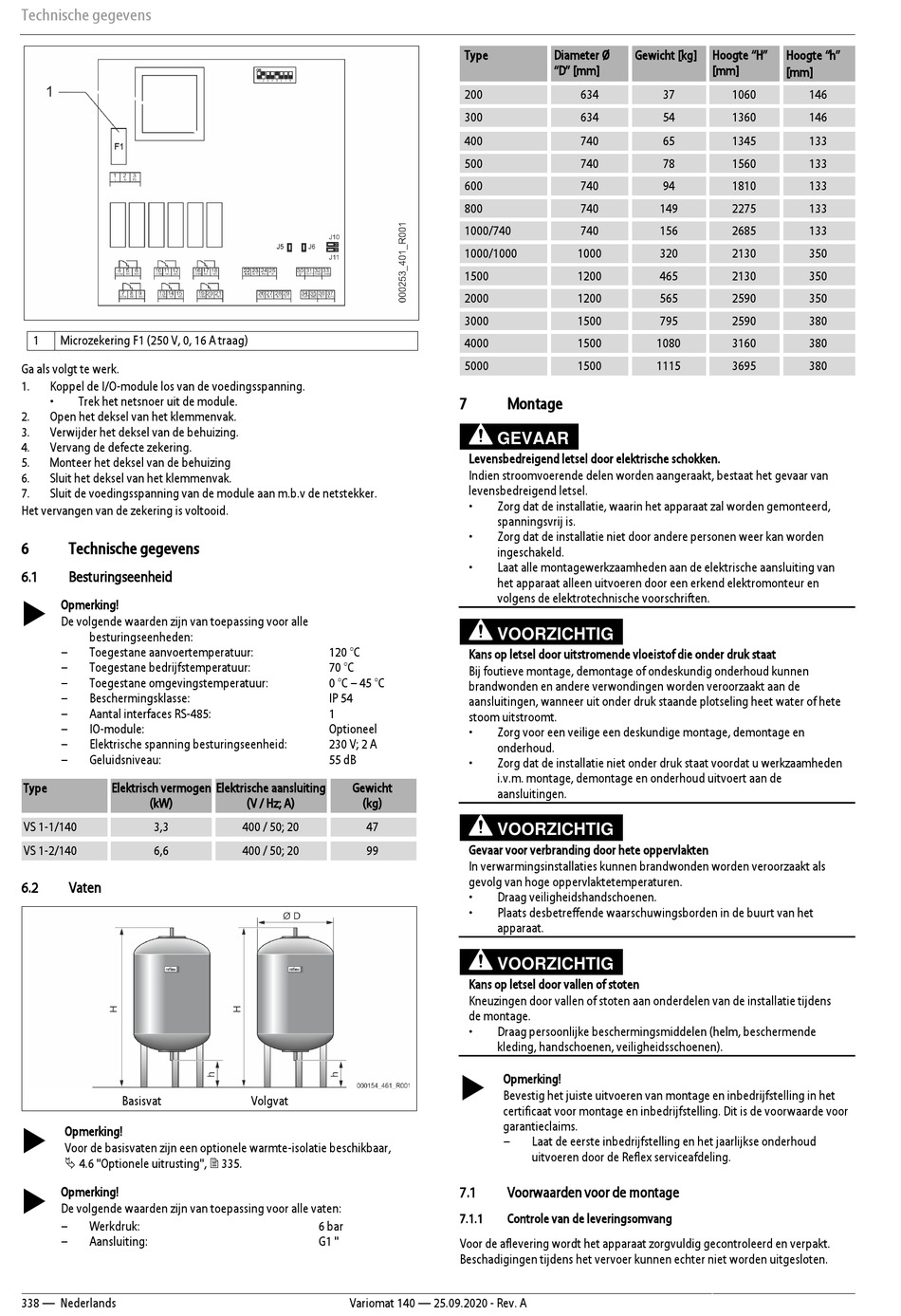

Technische gegevens
1
Microzekering F1 (250 V, 0, 16 A traag)
Ga als volgt te werk.
1.
Koppel de I/O-module los van de voedingsspanning.
•
Trek het netsnoer uit de module.
2.
Open het deksel van het klemmenvak.
3.
Verwijder het deksel van de behuizing.
4.
Vervang de defecte zekering.
5.
Monteer het deksel van de behuizing
6.
Sluit het deksel van het klemmenvak.
7.
Sluit de voedingsspanning van de module aan m.b.v de netstekker.
Het vervangen van de zekering is voltooid.
6
Technische gegevens
6.1
Besturingseenheid
Opmerking!
De volgende waarden zijn van toepassing voor alle
besturingseenheden:
–
Toegestane aanvoertemperatuur:
–
Toegestane bedrijfstemperatuur:
–
Toegestane omgevingstemperatuur:
–
Beschermingsklasse:
–
Aantal interfaces RS-485:
–
IO-module:
–
Elektrische spanning besturingseenheid:
–
Geluidsniveau:
Type
Elektrisch vermogen
(kW)
VS 1-1/140
3,3
VS 1-2/140
6,6
6.2
Vaten
Basisvat
Opmerking!
Voor de basisvaten zijn een optionele warmte-isolatie beschikbaar,
4.6 "Optionele uitrusting", 335.
Opmerking!
De volgende waarden zijn van toepassing voor alle vaten:
–
Werkdruk:
–
Aansluiting:
338 — Nederlands
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Optioneel
230 V; 2 A
55 dB
Elektrische aansluiting
Gewicht
(V / Hz; A)
(kg)
400 / 50; 20
47
400 / 50; 20
99
Volgvat
6 bar
G1 "
Variomat 140 — 25.09.2020 - Rev. A
Type
Diameter Ø
"D" [mm]
200
634
300
634
400
740
500
740
600
740
800
740
1000/740
740
1000/1000
1000
1500
1200
2000
1200
3000
1500
4000
1500
5000
1500
7
Montage
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende delen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
Zorg dat de installatie, waarin het apparaat zal worden gemonteerd,
spanningsvrij is.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de elektrotechnische voorschriften.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
•
Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
•
Zorg dat de installatie niet onder druk staat voordat u werkzaamheden
i.v.m. montage, demontage en onderhoud uitvoert aan de
aansluitingen.
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
•
Draag veiligheidshandschoenen.
•
Plaats desbetreffende waarschuwingsborden in de buurt van het
apparaat.
VOORZICHTIG
Kans op letsel door vallen of stoten
Kneuzingen door vallen of stoten aan onderdelen van de installatie tijdens
de montage.
•
Draag persoonlijke beschermingsmiddelen (helm, beschermende
kleding, handschoenen, veiligheidsschoenen).
Opmerking!
Bevestig het juiste uitvoeren van montage en inbedrijfstelling in het
certificaat voor montage en inbedrijfstelling. Dit is de voorwaarde voor
garantieclaims.
–
Laat de eerste inbedrijfstelling en het jaarlijkse onderhoud
uitvoeren door de Reflex serviceafdeling.
7.1
Voorwaarden voor de montage
7.1.1
Controle van de leveringsomvang
Voor de aflevering wordt het apparaat zorgvuldig gecontroleerd en verpakt.
Beschadigingen tijdens het vervoer kunnen echter niet worden uitgesloten.
Gewicht [kg]
Hoogte "H"
Hoogte "h"
[mm]
[mm]
37
1060
54
1360
65
1345
78
1560
94
1810
149
2275
156
2685
320
2130
465
2130
565
2590
795
2590
1080
3160
1115
3695
146
146
133
133
133
133
133
350
350
350
380
380
380
