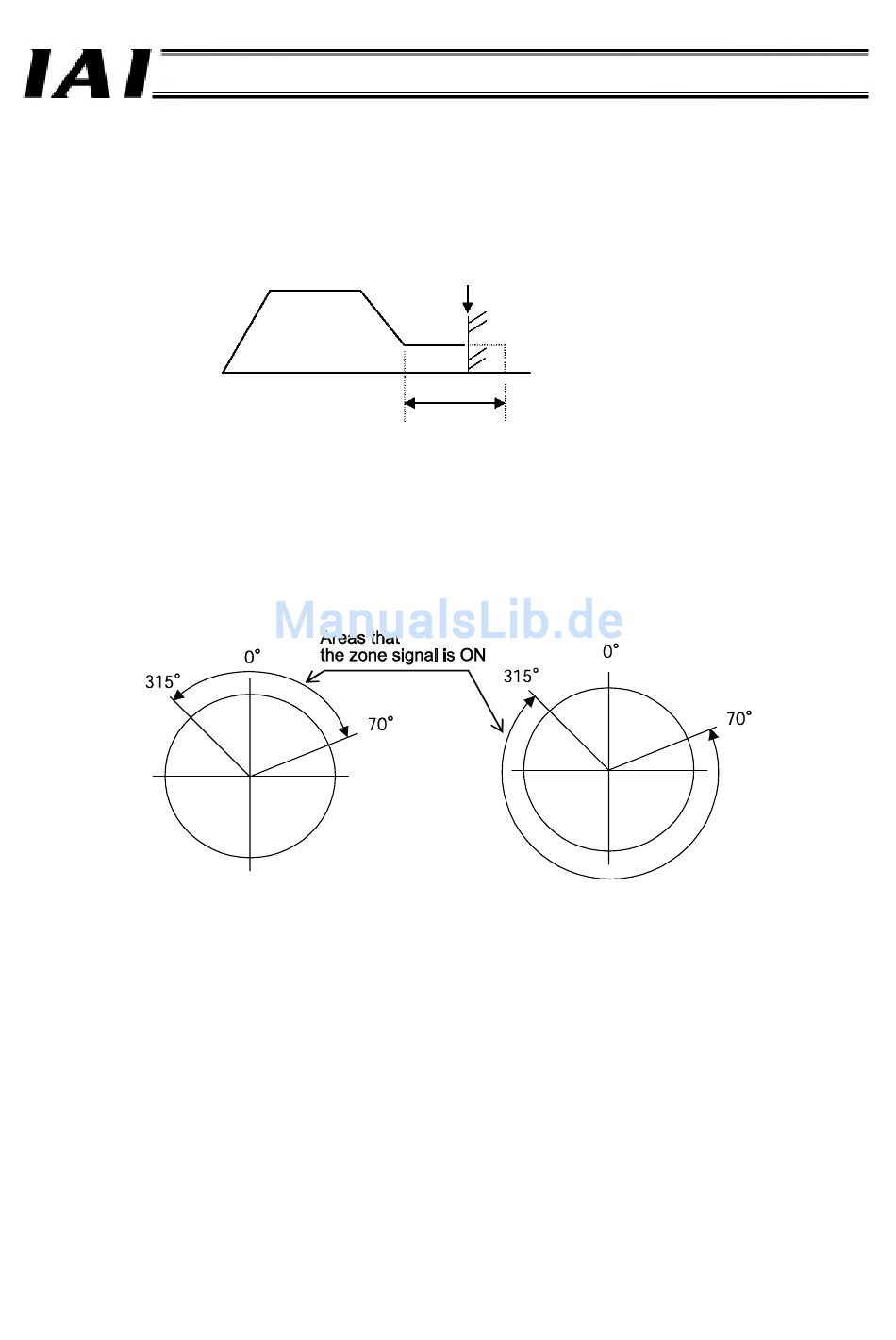

(8) Zone+/-
[Für den Indexmodus von Rotationsachsen]
Werteinstellung
Zoneneinstellung + : 70°
Zoneneinstellung – : 315°
Schubbetrieb
Im Schubbetrieb legt das Feld den maximalen Schubweg ab der Zielposition fest.
Stellen Sie den Positionierbereich unter Berücksichtigung mechanischer Abweichungen
der Last so ein, dass die Positionierung nicht abgeschlossen wird, bevor der Kontakt mit
der Last hergestellt ist.
Wenn die Last kontaktiert wurde, wird der Schubbetrieb als abgeschlossen
bewertet und das Signal „Positionieren beendet" wird eingeschaltet.
Geschwin
digkeit
Schub-
Geschwindig-
keit
Zielposition
• Diese Felder definieren die Zone, innerhalb der das Zonenausgangssignal eingeschaltet
wird.
Für jede Zielposition kann eine andere Zone eingestellt werden.
Es wird jeweils nur die Zoneneinstellung für die aktuell ausgeführte Positionsnummer
wirksam – die Einstellungen für alle anderen Positionsnummern bleiben unwirksam.
Teil 1 Spezifikation
Positionierbereich
(Maximale im Schubbetrieb zurückgelegte Strecke)
Werteinstellung
Zoneneinstellung + : 315°
Zoneneinstellung – : 70°
71
