Einrichten des Masters
5.2.1 CC-Link
Zum Betreiben eines CC-Link-Systems müssen die Netzwerkparameter der SPS eingestellt werden. Diese Parameter werden
mit der Programmiersoftware GX-Developer von Mitsubishi Electric eingestellt.
•
Netzwerkparameter
Zu diesen Parametern, die in der Master-Station eingestellt werden, gehören die Anzahl der angeschlossenen
CC-Link-Einheiten, der Pufferspeicher der Master-Station (RX, RY usw.), die Adresse der automatisch zu aktualisierenden
CPU-Einheit, die Anzahl der Wiederholversuche bei Kommunikationsfehlern und die Stationsinformationen.
Die Einstellung der verschiedenen Parameter wird im Folgenden anhand eines Beispiels erläutert. *
Sie im CC-Link-Handbuch Ihrer SPS.
(1) Starten von GX-Developer

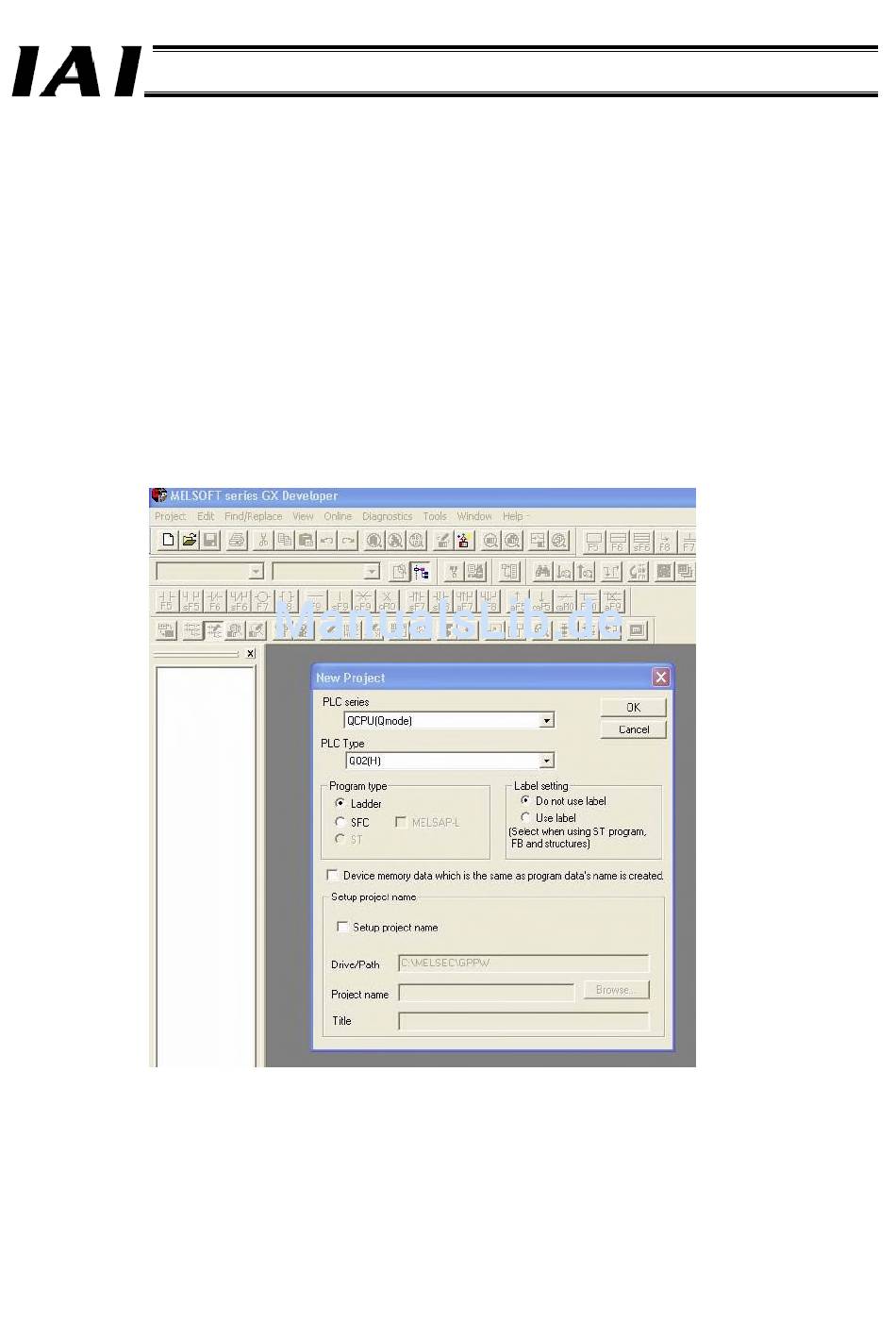

Starten Sie GX-Developer und klicken im Menü Project (Projekt) auf New Project (Neues Projekt). Der folgende
Bildschirm wird angezeigt.
Stellen Sie die Baureihe und den Typ der verwendeten SPS ein. In diesem Beispiel werden unter „PCL Series"
(SPS-Baureihe) und „PLC Type" (SPS-Typ) „QCPU (Q mode)" bzw. „Q00" gewählt. Klicken Sie auf OK.
