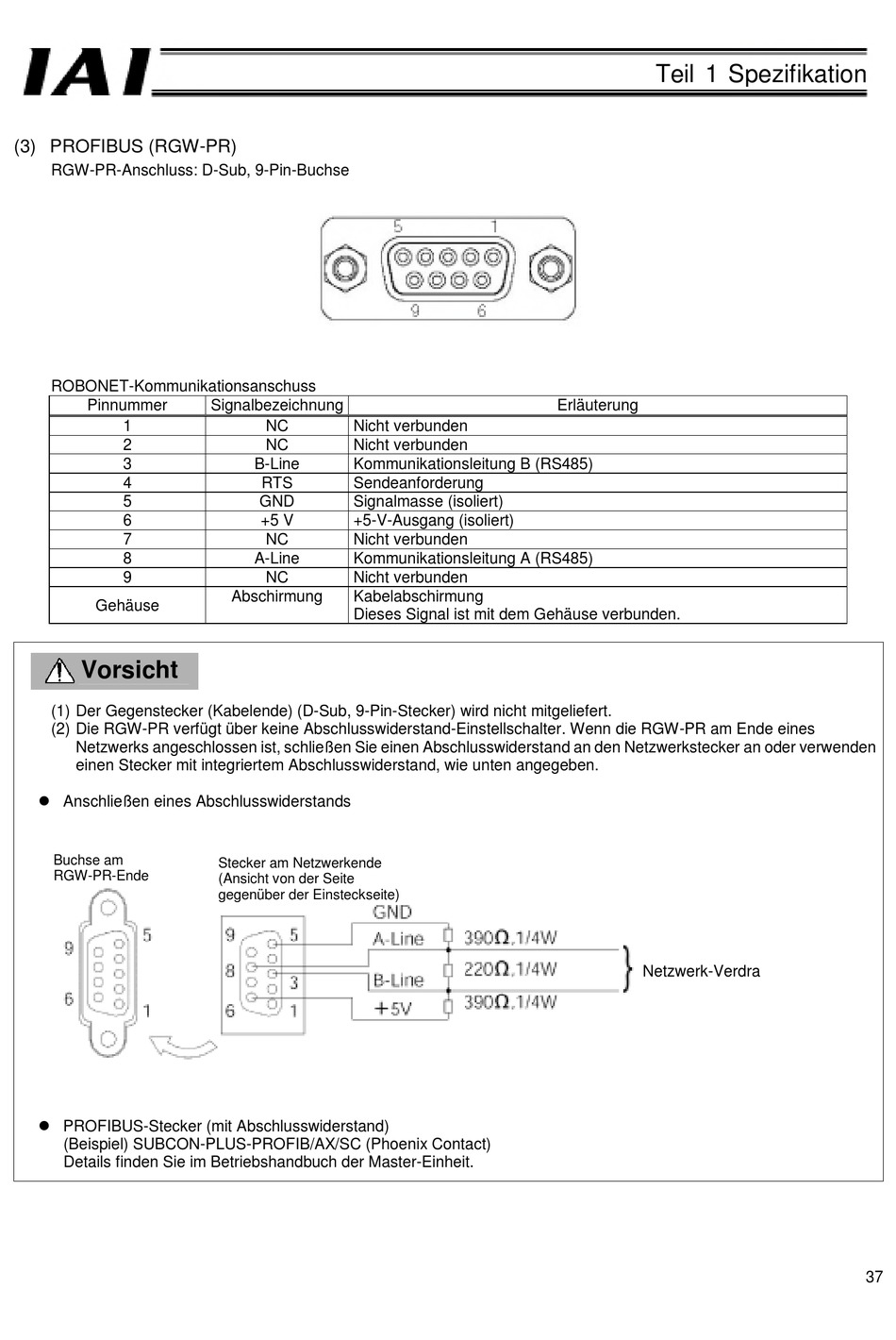

(3) PROFIBUS (RGW-PR)
RGW-PR-Anschluss: D-Sub, 9-Pin-Buchse
ROBONET-Kommunikationsanschuss
Pinnummer
1
2
3
4
5
6
7
8
9
Gehäuse
Vorsicht
(1) Der Gegenstecker (Kabelende) (D-Sub, 9-Pin-Stecker) wird nicht mitgeliefert.
(2) Die RGW-PR verfügt über keine Abschlusswiderstand-Einstellschalter. Wenn die RGW-PR am Ende eines
Netzwerks angeschlossen ist, schließen Sie einen Abschlusswiderstand an den Netzwerkstecker an oder verwenden
einen Stecker mit integriertem Abschlusswiderstand, wie unten angegeben.
Anschließen eines Abschlusswiderstands
Buchse am
RGW-PR-Ende
PROFIBUS-Stecker (mit Abschlusswiderstand)
(Beispiel) SUBCON-PLUS-PROFIB/AX/SC (Phoenix Contact)
Details finden Sie im Betriebshandbuch der Master-Einheit.
Signalbezeichnung
NC
Nicht verbunden
NC
Nicht verbunden
B-Line
Kommunikationsleitung B (RS485)
RTS
Sendeanforderung
GND
Signalmasse (isoliert)
+5 V
+5-V-Ausgang (isoliert)
NC
Nicht verbunden
A-Line
Kommunikationsleitung A (RS485)
NC
Nicht verbunden
Abschirmung
Kabelabschirmung
Dieses Signal ist mit dem Gehäuse verbunden.
Stecker am Netzwerkende
(Ansicht von der Seite
gegenüber der Einsteckseite)
Teil 1 Spezifikation
Erläuterung
Netzwerk-Verdra
37
