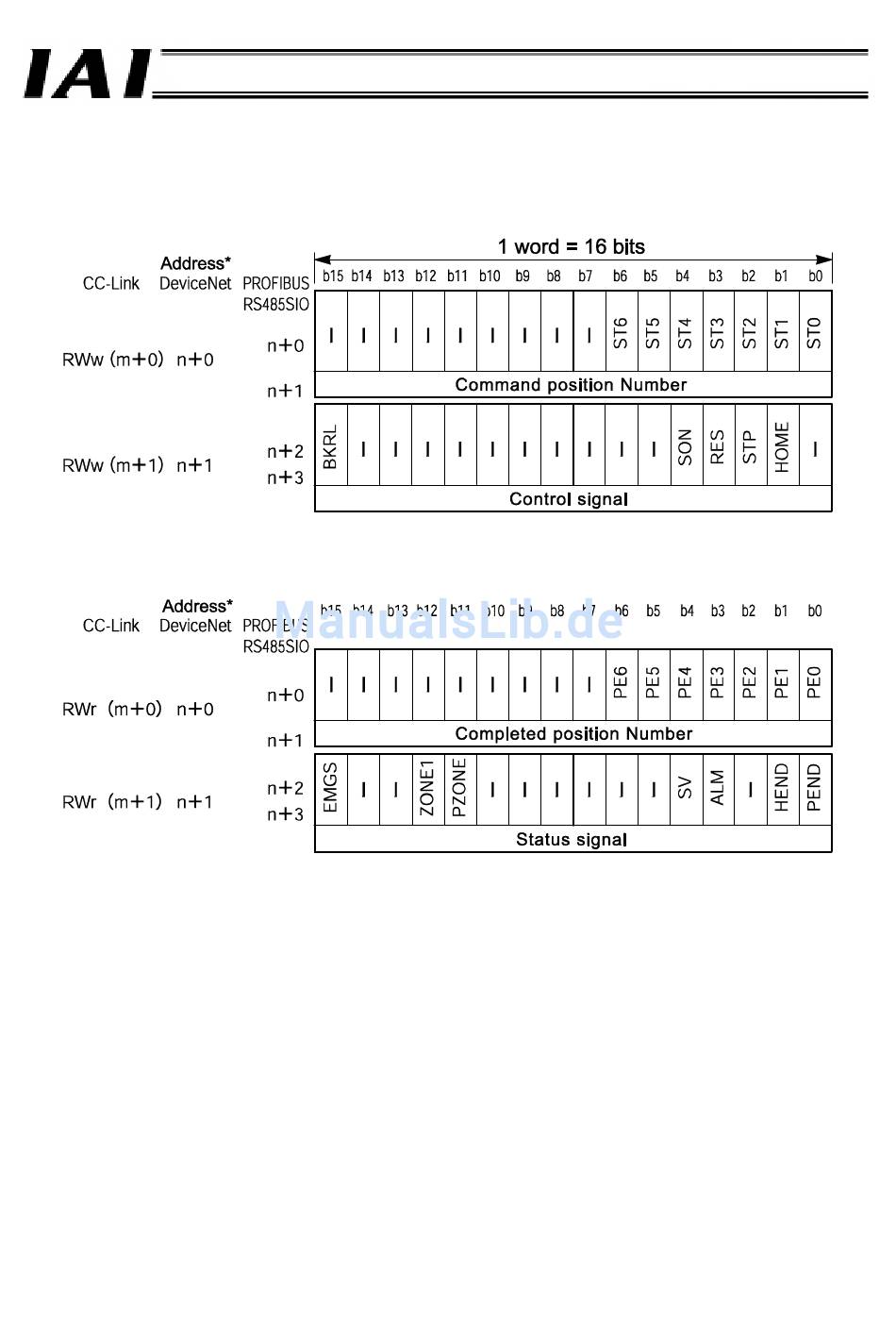

3.7.8 Zuweisungen im Magnetventilmodus 1

Im Folgenden werden die Zuweisungen im Magnetventilmodus 1 erläutert.
SPS-Ausgang = Achsensteuersignal
SPS-Eingang = Achsenstatussignal
* m entspricht der Anfangsregisteradresse der jeweiligen Achse.
n entspricht der relativen Adresse am Anfang der jeweiligen Adresse.
Die Ausführungen für CC-Link und DeviceNet setzen Wort-Adressen und die Ausführungen für PROFIBUS und RS485 SIO
Byte-Adressen ein.
(Lower byte)
(Upper byte)
(Lower byte)
(Upper byte)
Teil 1 Spezifikation
87
