Kapitel 4
Absolutdaten-Reset
4.1
Übersicht über das einfache Absolutsystem
Um eine RPCON- oder RACON-Steuerungseinheit zur Verwendung als Absolutachse mit einer einfachen Absoluteinheit R zu
kombinieren, muss ein Absolutdaten-Reset durchgeführt werden. Nachdem der Absolutdaten-Reset durchgeführt wurde, ist es
nicht mehr notwendig, nach jedem Ausschalten der Spannungsversorgung der Steuerungseinheit eine Referenzpunktfahrt
durchzuführen.

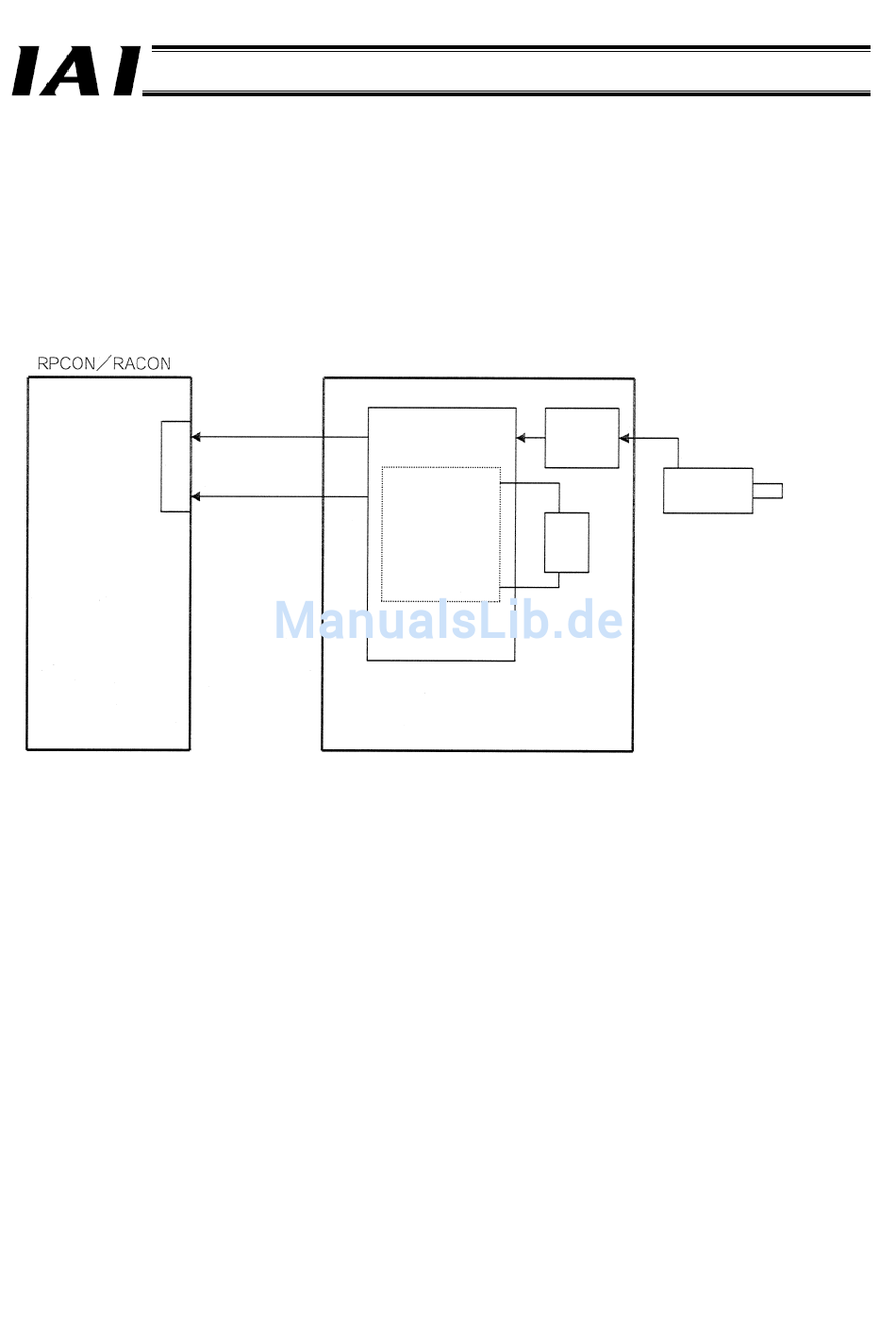

Unten sehen Sie ein Blockdiagramm des inneren Aufbaus der einfachen Absoluteinheit R.
Steuerungseinheit
Geber-Eingang
Gehen Sie zur Inbetriebnahme wie folgt vor:
[1]
Stellen Sie die Konfigurationsschalter ein (DIP-Schalter).
[2]
Schließen Sie die Pufferbatterie an.
[3]
Führen Sie den Absolutdaten-Reset durch.
290
Inkrementalimpul
se
Absolutdaten
(Serielle
Kommunikation)
Einfache Absoluteinheit R
CPU-Steuerschaltun
g
U/D-Zähler
(Erstellung der
Absolutdaten)
Pufferbatterie
Teil 2 Inbetriebnahme
Gebersignal
Geberem
(inkremental)
pfangssc
haltung
Achse
